Зникає зарядка АКБ на тракторі: як перевірити генератор (на прикладі JF11C) та реле-регулятор мультиметром

Весна. Посівна. Поворот ключа — замість бадьорого гуркоту дизеля лунає жалюгідне клацання втягуючого реле. Сів акумулятор посеред поля, техніка завмерла. Знайома картина? Механізатори одразу біжать за стартером. Купують свіжі батареї. Втрачають дорогоцінний час. Хоча корінь зла ховається зовсім поруч — банально зникає зарядка акб на тракторі.

Зараз розберемо процес діагностики до гвинтика. Об'єктом стане народний агрегат — JF11C на 350 Вт. Цей генератор масово трудиться на китайських мінітракторах Shifeng, DW, Xingtai, Dongfeng. Достатньо мати цифровий тестер, щоб знайти винуватця за лічені хвилини. До речі, підібрати перевірені запчастини до мінітракторів завжди допоможе каталог TechnoModule. Ніякої теорії, тільки сувора польова практика.

Чому зникає зарядка на мінітракторі: 3 головні причини

Коли немає зарядки акумулятора на тракторі причини діляться на три категорії. Починати пошук слід від найпростішого. Лізти відразу в нетрі електроніки — вірний шлях до зайвих витрат.

Механічний фактор

Слабкий натяг, зношені струмки, жорстке проковзування шківа зупиняють ротор. Дизельний мотор генерує шалену вібрацію. Металеві кріплення руйнуються, кронштейн перекошує. Наслідок — ремінь генератора ковзає, напруга падає. Огляньте гуму на предмет розривів. Помітили мікротріщини? Заміна потрібна негайно. Замовити надійні підшипники, сальники і ремені для сільгосптехніки варто заздалегідь, щоб уникнути розриву під час оранки.

Електричні контакти

Зелені клеми створюють колосальний опір. Електрика просто не доходить до свинцевих пластин батареї. Відгнивання маси на раму — класика жанру після вологої зимівлі. Обірваний провід збудження зупиняє весь процес. Магнітне поле відсутнє — генерування енергії неможливе. Зачищайте контактні групи до чистого металу.

Внутрішні поломки генератора

Тут поломки б'ють по гаманцю. Згоріле реле-регулятор пускає напругу врознос. Пробитий діодний міст пропускає змінний струм або створює коротке замикання. Зношені щітки генератора розривають ланцюг живлення ротора. Будь-які вузли мають обмежений ресурс. Завдання майстра — виявити смерть вузла до закипання електроліту.

Специфика генератора JF11C: що потрібно знати перед ремонтом?

Базовий технічний мінімум: потужність 350 Вт, номінальна напруга 14 В. Бортова мережа мінітрактора вимагає стабільних 12В. Головна особливість JF11C — інтегроване реле, конструктивно поєднане зі щітковим вузлом. Схема підключення генератора jf11c гранично проста. Товстий мідний кабель йде безпосередньо на стартер або плюс батареї. Металевий корпус відіграє роль мінуса. Тонкий дріт подає струм збудження генератора під час включення запалювання.

Слід пам'ятати ключове правило. Моя цінність – це тільки якісні запчастини ми продаємо. Дешеві підробки з алюмінієвою обмоткою не витримують польових навантажень і відбраковуються відразу. Техніка має приносити гроші в полі, а не вимагати постійних ремонтів у боксі.

Діагностика мультиметром на тракторі (без зняття генератора)

Рвати болти завчасно не потрібно. Спочатку проводиться швидка перевірка зарядки мультиметром прямо під капотом. Знадобиться робочий тестер, чисті щупи, кілька хвилин часу. Простий замір дозволить чітко відрізнити мертву батарею від згорілої статорної обмотки.

Крок 1. Замір напруги спокою

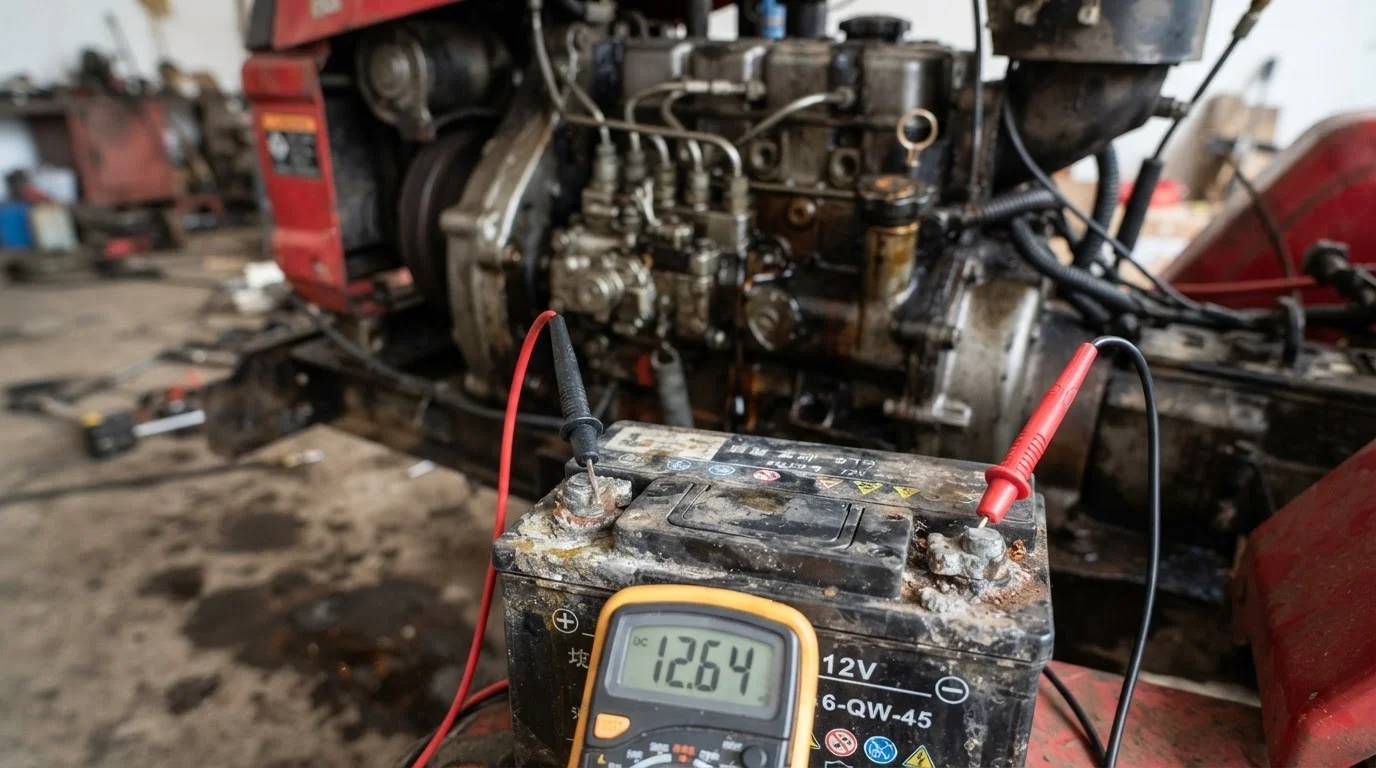

Двигун мовчить. Запалювання вимкнене. Щупи торкаються клем. Екран показує 12,4–12,8 В? Відмінний результат. Цифра 11,5 В кричить про глибокий розряд. Показник 10,5 В — вирок. Банка всередині замкнула, акумулятор йде в утиль.

Крок 2. Перевірка на холостих обертах

Дизель запускається. Напруга на клемах акб при заведеному двигуні зобов'язана миттєво підскочити до 13,5–14,5 В. Цифри завмерли на місці? Поганий знак. Якщо додатково горить лампа зарядки акумулятора трактор відкрито сигналізує про повну відмову системи живлення.

Крок 3. Тест під навантаженням

Вмикаються фари, додаються оберти. Просадка нижче 13 В чітко підтверджує: агрегат не тримає навантаження. Зношені вугільні щітки не передають достатньо струму, або один з діодів наказав довго жити.

Крок 4. Пошук пробитої маси

Тестер залишається в режимі вольтметра. Один щуп ставиться на алюмінієвий корпус генератора, другий — на мінусову клему. Двигун працює. Цифра вище 0,2 В означає катастрофічну втрату маси. Іржа, бруд, фарба з'їли контакт. Проблема лікується наждачним папером та встановленням мідної шайби.

Покрокове продзвонювання знятого генератора JF11C

Тести завалено. Доведеться бруднити руки мастилом. Ремінь скидається, болти відкручуються. Розглянемо детально, як перевірити генератор трактора мультиметром на слюсарному верстаті. Починається глибокий пошук несправностей ланцюга заряду.

Огляд щіткового вузла та струмознімальних кілець

Пластиковий кожух знімається швидко. Щітковий вузол витягується. Довжина вугілля менше 5 мм означає смітник. Струмознімальні кільця зобов'язані залишатися ідеально рівними, мати рівномірний мідний колір. Глибокі борозни до пластикової основи відправляють ротор на металобрухт. Легкий темний нагар знімається дрібною наждачкою.

Як продзвонити діодний міст мультиметром

Настає черга випрямного блоку. Як перевірити діодний міст тракторного генератора правильно? Прилад переводиться в режим перевірки напівпровідників (значок діода). Справний діод пропускає електрику лише в один бік. Щупи торкаються виводів, потім міняються місцями. В один бік екран покаже 400-700 Ом, в інший — нескінченність. Звуковий писк тестера в обидва боки означає жорсткий пробій. Підкова змінюється цілком, пайка старих діодів рідко дає надійний результат.

Перевірка обмоток ротора і статора

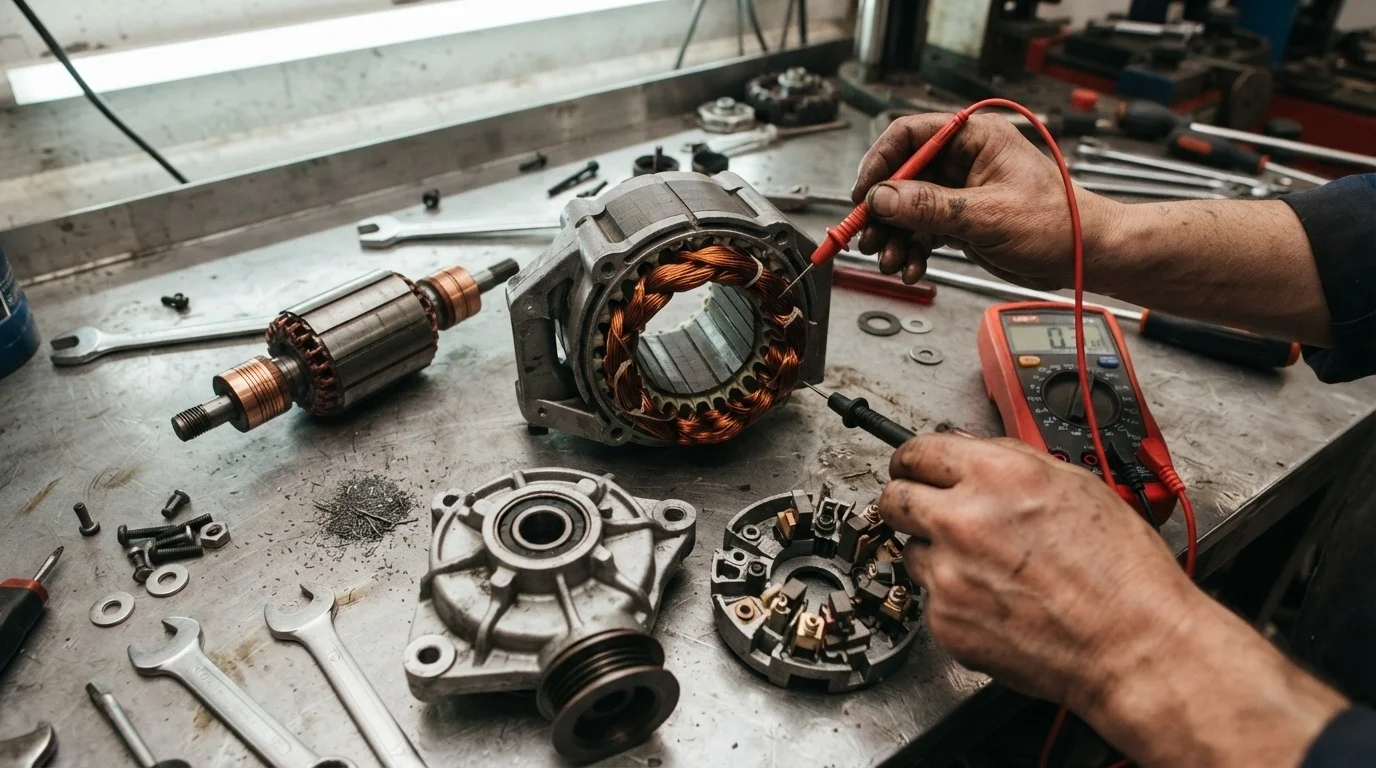

Омметр встановлюється на позначку 200 Ом. Вимірюється опір між мідними кільцями ротора. Здорова котушка видасть 2,5–5 Ом. Показник нуль — це класичне міжвиткове замикання. Одиниця на екрані — фатальний обрив. Статор перевіряється аналогічно: щуп на мідний вивід, щуп на залізне осердя. Має бути абсолютна нескінченність. Відчувається різкий запах горілого лаку? Котушка вигоріла вщент. Іноді фінансово доцільніше встановити нові двигуни в зборі для сільгосптехніки або навісне обладнання, ніж відновлювати розплавлений метал.

Як перевірити реле-регулятор напруги трактора

Ця невелика пластикова коробочка — головний охоронець тракторної електроніки. Своєчасна діагностика реле-регулятора напруги рятує життя акумуляторам. Деталь жорстко обрізає зайві вольти, стабілізуючи параметри бортової мережі незалежно від обертів колінвала.

Симптоми мертвого реле

Ознаки виходу з ладу завжди катастрофічні. Слабкий заряд повільно, але впевнено вбиває свинцеві пластини сульфатацією. Перезаряд вище 15 Вольт діє агресивніше — рідина бурхливо кипить, пластиковий корпус батареї роздувається. Оперативна перевірка шоколадки на генераторі зберігає значні кошти. Варто пам'ятати: Моя цінність – це тільки якісні запчастини ми продаємо. Лише перевірені брендові регулятори гарантують стабільну відсічку напруги без небезпечних стрибків.

Тест із лампочкою та блоком живлення

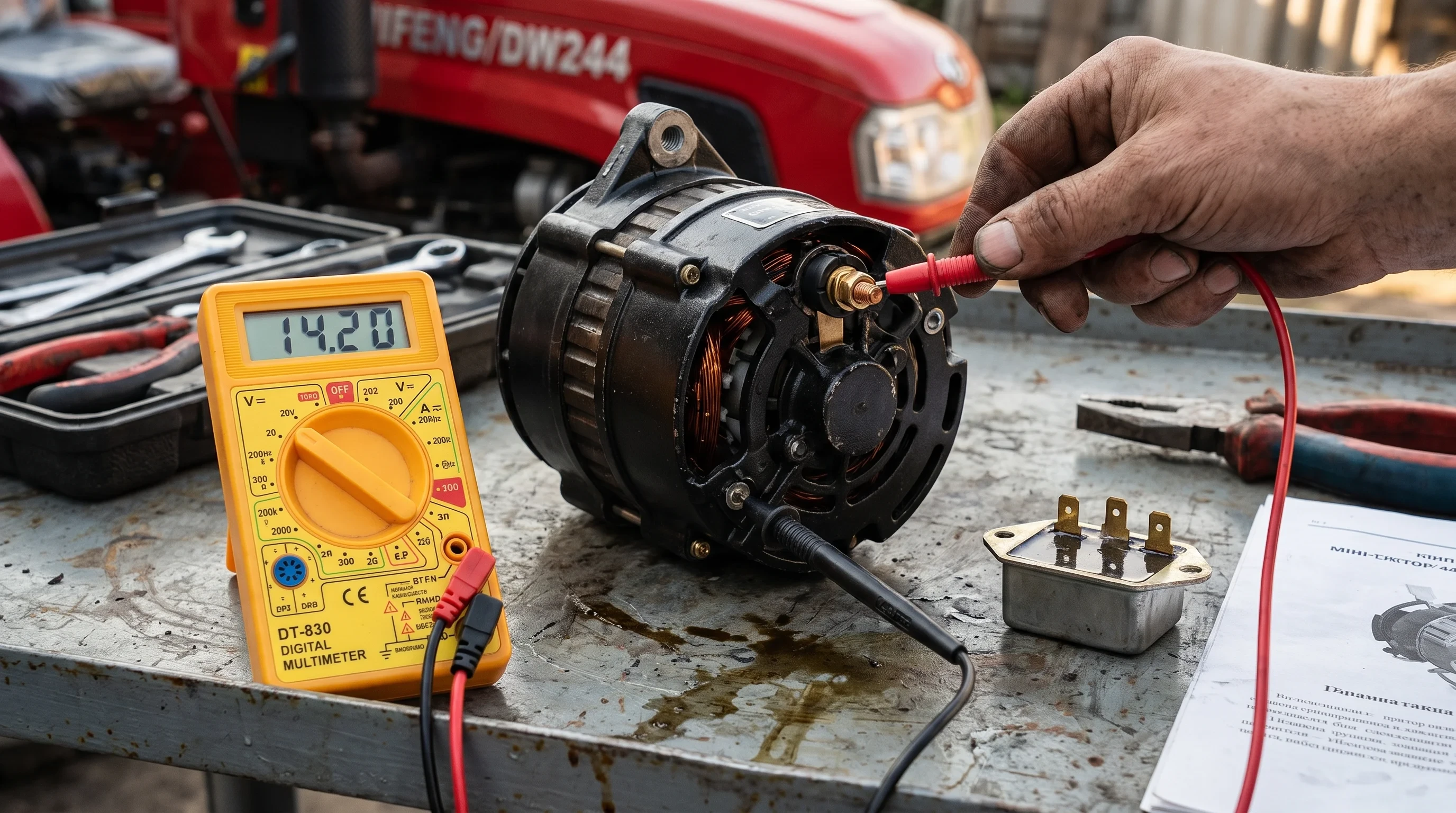

Як продзвонити реле регулятор без дорогого стенда? Знадобиться лабораторний блок живлення з регулюванням вольтажу та звичайна лампочка на 12В. Плюс підключається на клему «В+» реле, мінус кидається на металеву масу. Лампочка чіпляється безпосередньо до графітових щіток. Подається 12 Вольт. Лампа яскраво горить. Напруга на блоці плавно піднімається. При позначці 14,3–14,5 В світло має миттєво згаснути. Транзистор закрився, захист спрацював. Напруга падає — світло загоряється знову. Лампа продовжує палати при 16 Вольтах? Реле пробите наскрізь. Відсутність світла при 12 Вольтах чітко вказує на внутрішній обрив.

Головні помилки, що вбивають електрику трактора

Закони фізики не прощають експериментів. Досвід доводить: левова частка генераторів гине через порушення базових правил ремонту. Ретельна перевірка генератора jf11c вимагає технічної культури, а не сліпої сили.

Перевірка зарядки «дідівським» методом

Скинути силову клему з працюючого двигуна — гарантований спосіб спалити всі напівпровідники. Свинцева батарея працює як гігантський конденсатор, потужно згладжуючи пульсації. Без її участі напруга миттєво злітає до 30-40 Вольт. Діоди пробиваються, реле вибухає. Якщо після такого експерименту виживе електронна панель приладів, вважайте це неймовірним везінням. В іншому разі доведеться не тільки відновлювати поплавлену проводку, а й купувати нове скло для тракторів DW / Kentavr, розбите від злості важким гайковим ключем.

Перевірка «на іскру»

Замкнути силовий плюсовий провід на раму, щоб подивитися, чи є струм. Відбувається миттєве коротке замикання. Сила струму перевищує допустимі межі в десятки разів. Контакти плавляться, обмотка миттєво отримує термічний удар. Використовуйте цифровий тестер або контрольну лампу малої потужності. Ніяких іскор, замикань та зайвого екстриму.

Висновок

Алгоритм пошуку електричних несправностей простий, логічний, безжальний до здогадок. Послідовне вимірювання напруги, перевірка контактів маси, продзвонювання напівпровідників та обмоток дають стовідсоткову картину поломки. Згорілі струмознімальні кільця або пробитий ротор часто роблять реставрацію безглуздою тратою часу. Фінансово вигідніше встановити новий, зібраний на заводі вузол, і спокійно продовжувати польові роботи.

Знайти оригінальний агрегат JF11C, міцні клинові ремені, безвідмовні шоколадки та необхідні розхідники, такі як фільтри та масла для мінітракторів, можна в каталозі магазина. Регулярно оглядайте силові дроти, уникайте скидання клем на заведеному моторі, довіряйте діагностику виключно мультиметру. Сільськогосподарська техніка любить грамотний догляд, а весняне поле категорично не терпить простоїв.
