Пропадает зарядка АКБ на тракторе: как проверить генератор (на примере JF11C) и реле-регулятор мультиметром

Весна. Посевная. Поворот ключа — вместо бодрого гула дизеля раздаётся жалкое щёлканье втягивающего реле. Села аккумуляторная батарея посреди поля, техника замерла. Знакомая картина? Механизаторы сразу бегут за стартером. Покупают свежие батареи. Теряют драгоценное время. Хотя корень зла прячется совсем рядом — банально пропадает зарядка акб на тракторе.

Сейчас разберём процесс диагностики до винтика. Объектом станет народный агрегат — JF11C на 350 Вт. Этот генератор массово трудится на китайских мини-тракторах Shifeng, DW, Xingtai, Dongfeng. Достаточно иметь цифровой тестер, чтобы найти виновника за считанные минуты. Кстати, подобрать проверенные запчасти к мини-тракторам всегда поможет каталог TechnoModule. Никакой теории, только суровая полевая практика.

Почему пропадает зарядка на мини-тракторе: 3 главные причины

Когда нет зарядки аккумулятора на тракторе причины делятся на три категории. Начинать поиск следует с самого простого. Лезть сразу в дебри электроники — верный путь к лишним тратам.

Механический фактор

Слабое натяжение, изношенные ручейки, жёсткое проскальзывание шкива останавливают ротор. Дизельный мотор генерирует бешеную вибрацию. Металлические крепления разрушаются, кронштейн перекашивает. Следствие — ремень генератора проскальзывает, напряжение падает. Осмотрите резину на предмет разрывов. Заметили микротрещины? Замена нужна немедленно. Заказать надёжные подшипники, сальники и ремни для сельхозтехники стоит заранее, чтобы избежать разрыва во время пахоты.

Электрические контакты

Зелёные клеммы создают колоссальное сопротивление. Электричество просто не доходит до свинцовых пластин батареи. Отгнивание массы на раму — классика жанра после сырой зимовки. Оборванный провод возбуждения останавливает весь процесс. Магнитное поле отсутствует — генерация энергии невозможна. Зачищайте контактные группы до чистого металла.

Внутренние поломки генератора

Здесь поломки бьют по кошельку. Сгоревшее реле-регулятор пускает напряжение вразнос. Пробитый диодный мост пропускает переменный ток или создаёт короткое замыкание. Изношенные щётки генератора разрывают цепь питания ротора. Любые узлы имеют ограниченный ресурс. Задача мастера — выявить смерть узла до закипания электролита.

Специфика генератора JF11C: что нужно знать перед ремонтом?

Базовый технический минимум: мощность 350 Вт, номинальное напряжение 14 В. Бортовая сеть мини-трактора требует стабильных 12В. Главная особенность JF11C — интегрированное реле, конструктивно совмещённое со щёточным узлом. Схема подключения генератора jf11c предельно проста. Толстый медный кабель идёт напрямую на стартер или плюс батареи. Металлический корпус играет роль минуса. Тонкий провод подаёт ток возбуждения генератора при включении зажигания.

Стоит помнить ключевое правило. Моя ценность – это только качественные запчасти мы продаём. Дешёвые подделки с алюминиевой обмоткой не выдерживают полевых нагрузок и отбраковываются сразу. Техника должна приносить деньги в поле, а не требовать постоянных ремонтов в боксе.

Диагностика мультиметром на тракторе (без снятия генератора)

Рвать болты заранее не нужно. Сначала проводится быстрая проверка зарядки мультиметром прямо под капотом. Понадобится рабочий тестер, чистые щупы, несколько минут времени. Простой замер позволит чётко отличить мёртвую батарею от сгоревшей статорной обмотки.

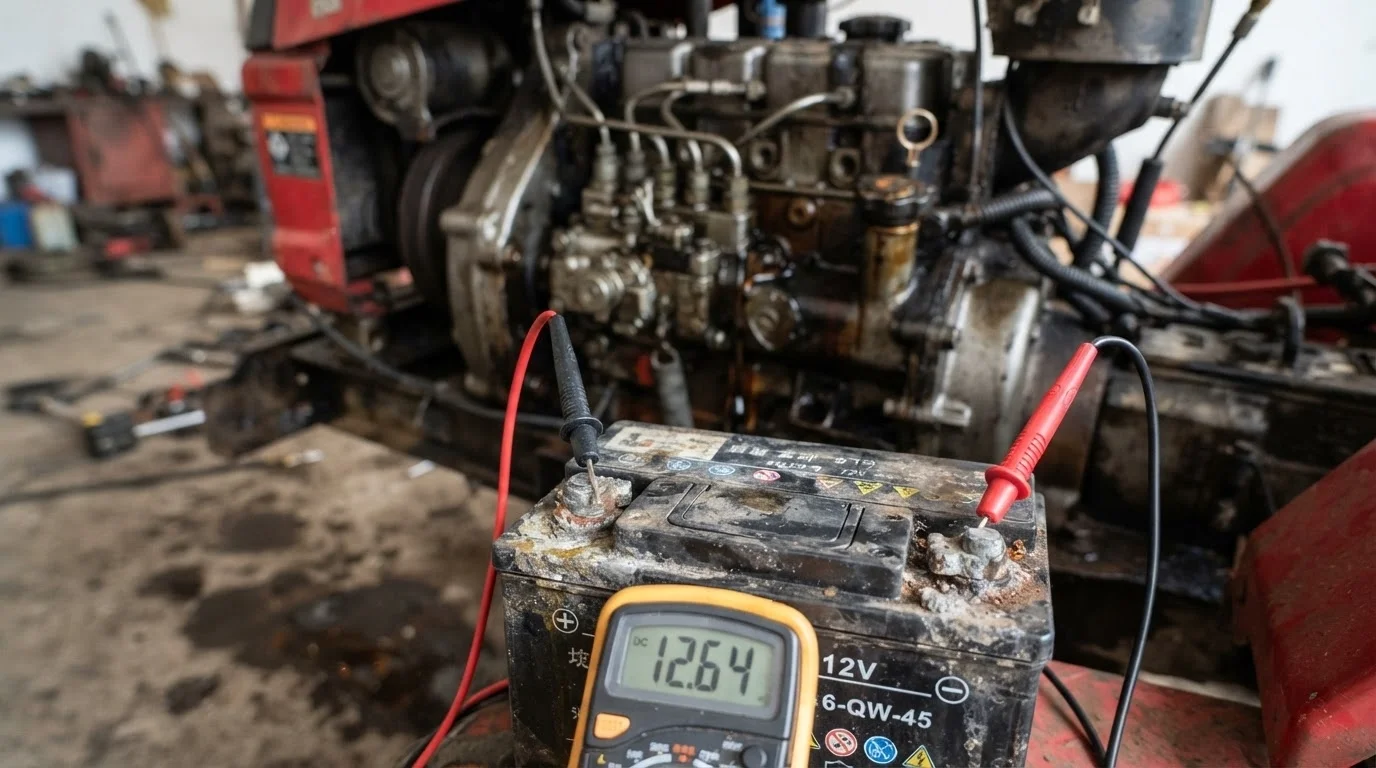

Шаг 1. Замер напряжения покоя

Двигатель молчит. Зажигание выключено. Щупы касаются клемм. Экран показывает 12,4–12,8 В? Отличный результат. Цифра 11,5 В кричит о глубоком разряде. Показатель 10,5 В — приговор. Банка внутри замкнула, аккумулятор идёт в утиль.

Шаг 2. Проверка на холостых оборотах

Дизель запускается. Напряжение на клеммах акб при заведённом двигателе обязано мгновенно подскочить до 13,5–14,5 В. Цифры замерли на месте? Плохой знак. Если дополнительно горит лампа зарядки аккумулятора трактор открыто сигнализирует о полном отказе системы питания.

Шаг 3. Тест под нагрузкой

Включаются фары, добавляются обороты. Просадка ниже 13 В чётко подтверждает: агрегат не держит нагрузку. Изношенные угольные щётки не передают достаточно тока, или один из диодов приказал долго жить.

Шаг 4. Поиск пробитой массы

Тестер остаётся в режиме вольтметра. Один щуп ставится на алюминиевый корпус генератора, второй — на минусовую клемму. Двигатель работает. Цифра выше 0,2 В означает катастрофическую потерю массы. Ржавчина, грязь, краска съели контакт. Проблема лечится наждачной бумагой и установкой медной шайбы.

Пошаговая прозвонка снятого генератора JF11C

Тесты провалены. Придётся пачкать руки маслом. Ремень сбрасывается, болты откручиваются. Рассмотрим подробно, как проверить генератор трактора мультиметром на слесарном верстаке. Начинается глубокий поиск неисправностей цепи заряда.

Осмотр щёточного узла и токосъёмных колец

Пластиковый кожух снимается быстро. Щёточный узел вытаскивается. Длина угля меньше 5 мм означает мусорку. Токосъёмные кольца обязаны оставаться идеально ровными, иметь равномерный медный цвет. Глубокие борозды до пластиковой основы отправляют ротор на металлолом. Лёгкий тёмный нагар снимается мелкой наждачкой.

Как прозвонить диодный мост мультиметром

Наступает очередь выпрямительного блока. Как проверить диодный мост тракторного генератора правильно? Прибор переводится в режим проверки полупроводников (значок диода). Исправный диод пропускает электричество только в одну сторону. Щупы касаются выводов, затем меняются местами. В одну сторону экран покажет 400-700 Ом, в другую — бесконечность. Звуковой писк тестера в обе стороны означает жёсткий пробой. Подкова меняется целиком, пайка старых диодов редко даёт надёжный результат.

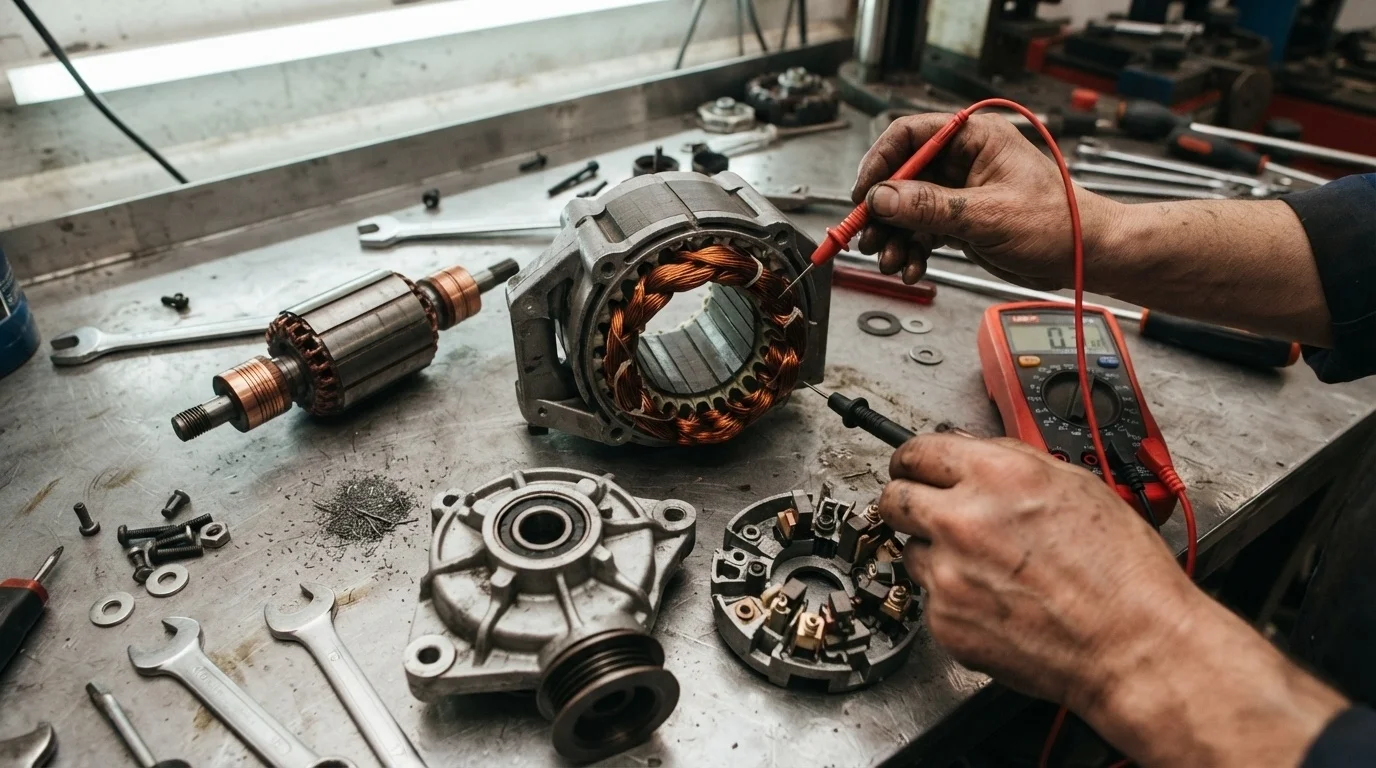

Проверка обмоток ротора и статора

Омметр устанавливается на отметку 200 Ом. Измеряется сопротивление между медными кольцами ротора. Здоровая катушка выдаст 2,5–5 Ом. Показатель ноль — это классическое межвитковое замыкание. Единица на экране — фатальный обрыв. Статор проверяется аналогично: щуп на медный вывод, щуп на железный сердечник. Должна быть абсолютная бесконечность. Чувствуется резкий запах горелого лака? Катушка выгорела полностью. Иногда финансово целесообразнее установить новые двигатели в сборе для сельхозтехники или навесное оборудование, чем восстанавливать расплавленный металл.

Как проверить реле-регулятор напряжения трактора

Эта небольшая пластиковая коробочка — главный страж тракторной электроники. Своевременная диагностика реле-регулятора напряжения спасает жизнь аккумуляторам. Деталь жёстко обрезает лишние вольты, стабилизируя параметры бортовой сети независимо от оборотов коленвала.

Симптомы мёртвого реле

Признаки выхода из строя всегда катастрофичны. Слабый заряд медленно, но уверенно убивает свинцовые пластины сульфатацией. Перезаряд выше 15 Вольт действует агрессивнее — жидкость бурно кипит, пластиковый корпус батареи раздувается. Оперативная проверка «шоколадки» на генераторе сохраняет значительные средства. Стоит помнить: Моя ценность – это только качественные запчасти мы продаём. Только проверенные брендовые регуляторы гарантируют стабильную отсечку напряжения без опасных скачков.

Тест с лампочкой и блоком питания

Как прозвонить реле регулятор без дорогого стенда? Понадобится лабораторный блок питания с регулировкой вольтажа и обычная лампочка на 12В. Плюс подключается на клемму «В+» реле, минус кидается на металлическую массу. Лампочка цепляется непосредственно к графитовым щёткам. Подаётся 12 Вольт. Лампа ярко горит. Напряжение на блоке плавно поднимается. При отметке 14,3–14,5 В свет должен мгновенно погаснуть. Транзистор закрылся, защита сработала. Напряжение падает — свет загорается снова. Лампа продолжает гореть при 16 Вольтах? Реле пробито насквозь. Отсутствие света при 12 Вольтах чётко указывает на внутренний обрыв.

Главные ошибки, убивающие электрику трактора

Законы физики не прощают экспериментов. Опыт доказывает: львиная доля генераторов гибнет из-за нарушения базовых правил ремонта. Тщательная проверка генератора jf11c требует технической культуры, а не слепой силы.

Проверка зарядки «дедовским» методом

Скинуть силовую клемму с работающего двигателя — гарантированный способ сжечь все полупроводники. Свинцовая батарея работает как гигантский конденсатор, мощно сглаживая пульсации. Без её участия напряжение мгновенно взлетает до 30-40 Вольт. Диоды пробиваются, реле взрывается. Если после такого эксперимента выживет электронная панель приборов, считайте это невероятным везением. В противном случае придётся не только восстанавливать оплавленную проводку, но и покупать новое стекло для тракторов DW / Kentavr, разбитое от злости тяжёлым гаечным ключом.

Проверка «на искру»

Замкнуть силовой плюсовой провод на раму, чтобы посмотреть, есть ли ток. Происходит мгновенное короткое замыкание. Сила тока превышает допустимые пределы в десятки раз. Контакты плавятся, обмотка мгновенно получает термический удар. Используйте цифровой тестер или контрольную лампу малой мощности. Никаких искр, замыканий и лишнего экстрима.

Заключение

Алгоритм поиска электрических неисправностей прост, логичен, безжалостен к догадкам. Последовательное измерение напряжения, проверка контактов массы, прозвонка полупроводников и обмоток дают стопроцентную картину поломки. Сгоревшие токосъёмные кольца или пробитый ротор часто делают реставрацию бессмысленной тратой времени. Финансово выгоднее установить новый, собранный на заводе узел, и спокойно продолжать полевые работы.

Найти оригинальный агрегат JF11C, прочные клиновые ремни, безотказные «шоколадки» и необходимые расходники, такие как фильтры и масла для мини-тракторов, можно в каталоге магазина. Регулярно осматривайте силовые провода, избегайте сброса клемм на заведённом моторе, доверяйте диагностику исключительно мультиметру. Сельскохозяйственная техника любит грамотный уход, а весеннее поле категорически не терпит простоев.
