Ремонт редуктора почвофрезы 1GQN: диагностика, регулировка и правильный подбор шестерен

Ремонт редуктора почвофрезы 1GQN: диагностика, регулировка и правильный подбор шестерен

Сколько раз вы глушили трактор посреди поля из-за дикого металлического хруста сзади? А в каком отчаянии нужно быть, чтобы после этого заказать детали наугад, прождать неделю и понять, что они не подходят. Редуктор принимает на себя главные ударные нагрузки при работе с тяжелыми грунтами. Это сердце агрегата.

Я Сергей Ковальчук. 7 лет кручу гайки, собираю узлы и помогаю клиентам TechnoModule не терять деньги на простоях. В этой инструкции мы разберем ремонт редуктора почвофрезы 1gqn до винтика. Вы узнаете, как самостоятельно отдефектовать узел, грамотно настроить зазоры и избежать тех самых глупых ошибок при заказе запчастей, из-за которых сельхозтехника простаивает в самый разгар сезона. Никакой теории из советских учебников — только гаражная практика.

Почему выходит из строя редуктор фрезы 1GQN: основные симптомы

Механизатор тебя проклянет, если ты заставишь его работать на воющем агрегате. И будет прав. Любая поломка имеет физику процесса. Почему гудит редуктор фрезы? Сначала появляется легкий вой. Многие думают: приработается. Нет, вру. Ничего там не приработается. Гул — это либо критический износ подшипников, либо сбитый тепловой зазор конической пары.

Бывает хуже — фреза клинит намертво. Обычно это происходит так: трактор ловит скрытый камень, происходит сильная ударная нагрузка. Итог — скол зуба. Осколок попадает между шестернями, и механизм превращается в монолит.

Третий симптом — когда течет сальник редуктора фрезы. Часто грешат на плохое качество резины. А по факту — наматывание толстой проволоки или жесткой травы на вал. Трава работает как нож, срезая рабочую кромку сальника, и масло просто уходит в землю. Нет масла — здравствуй, сухой износ.

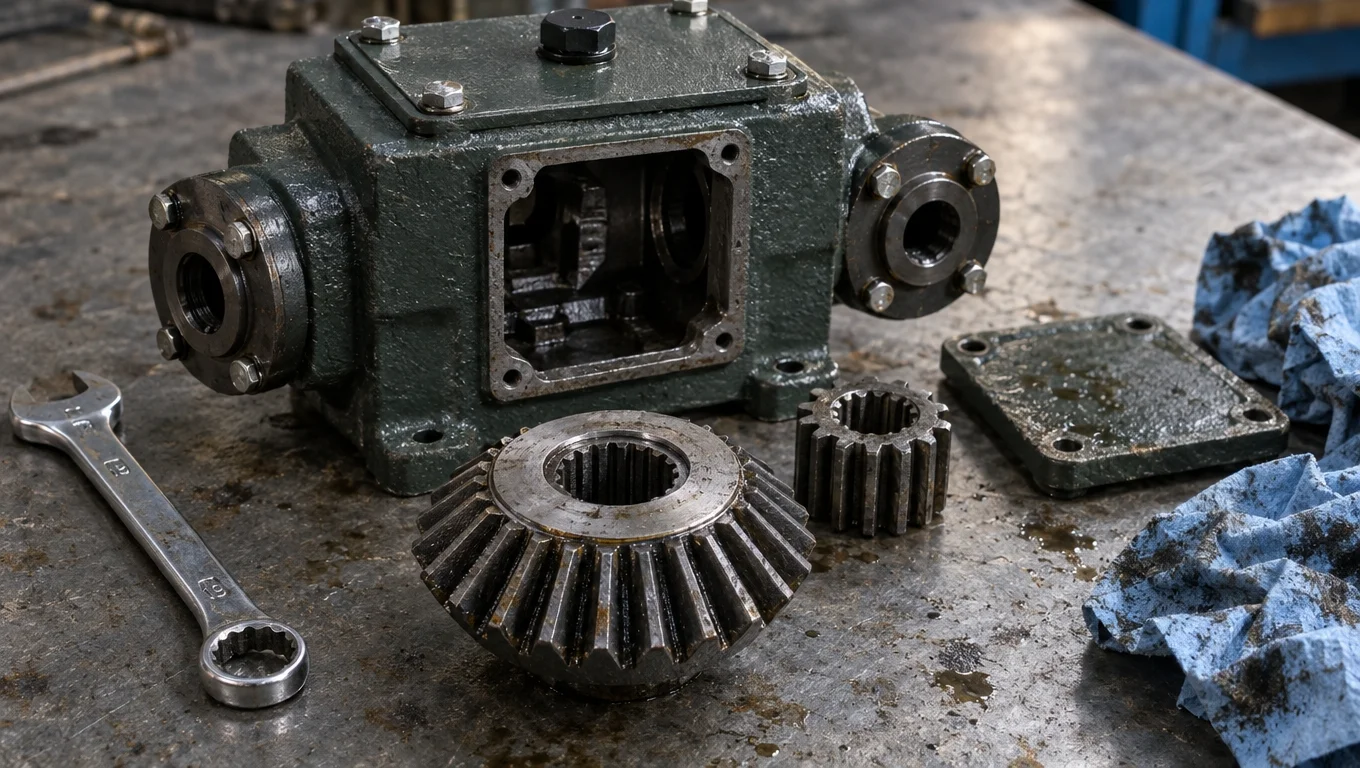

Дефектовка: как правильно разобрать редуктор и найти причину

Привезли мне как-то «пациента». Снаружи кусок грязи, внутри — тихий ужас. Запомните главное правило: дефектовать грязный узел нельзя. Вообще.

Вот четкий алгоритм действий механика:

1. Загоняем почвофрезу на ровную площадку. Тщательная очистка корпуса снаружи щеткой по металлу.
2. Подставляем тару и сливаем отработку. Если вместо масла льется серая эмульсия — внутрь попала вода.
3. Снятие боковых крышек. Аккуратно, не рвем прокладки, если они еще живы.
4. Демонтаж стопорных колец. Используем нормальный съемник, а не отвертку.
5. Выпрессовка валов. Без кувалды. Работаем съемником или прессом.
6. Промывка каждой детали в дизельном топливе.

Только в чистом дизельном топливе вы увидите микротрещину на корпусе или начавшееся выкрашивание цементации на зубе. Как разобрать редуктор фрезы без потерь? Без спешки и с хорошим освещением.

Инструкция по подбору шестерен: как не ошибиться с размерами

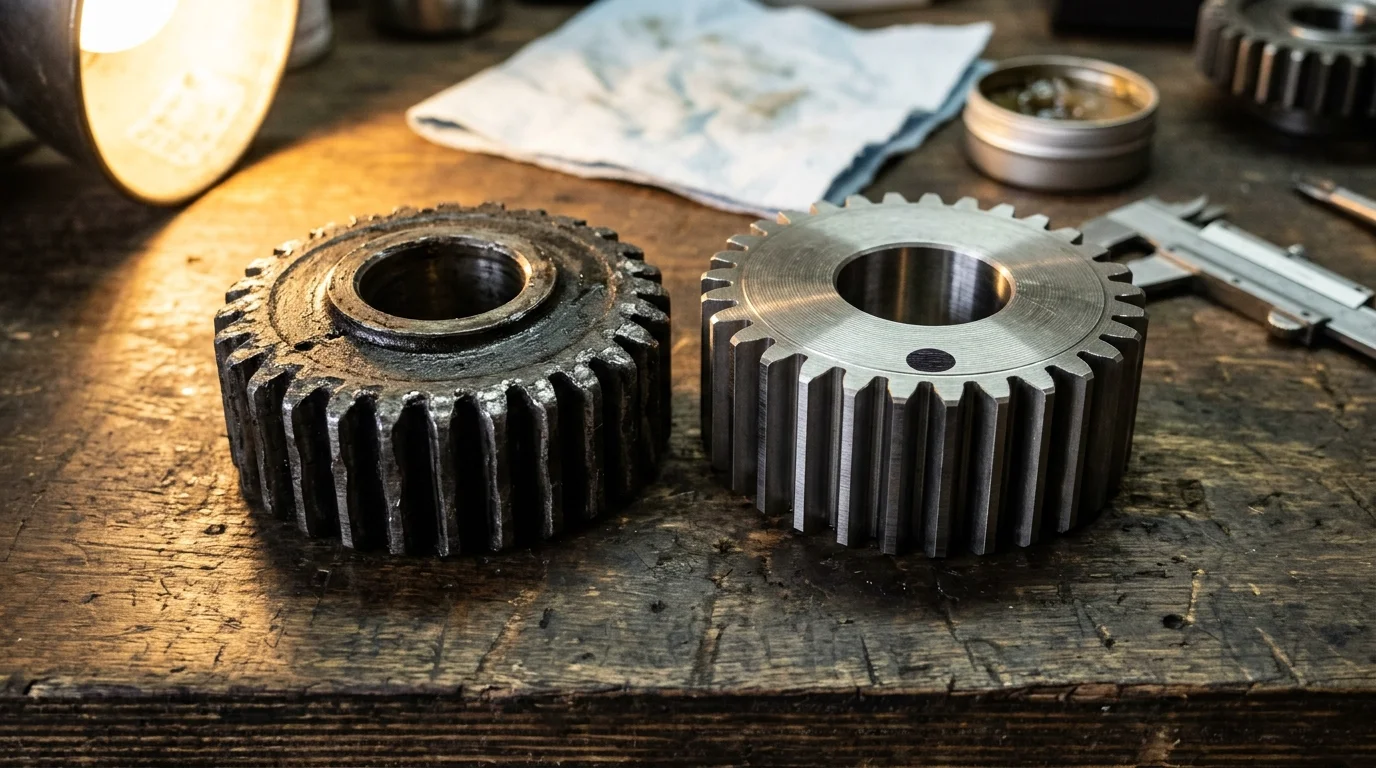

Тут же закономерный вопрос. Сергей, а можно поменять только одну шестеренку, вторая вроде нормальная? Отвечу жестко — нет. Главное правило механика: шестерни на фрезу 1gqn меняются только парой.

Почему? Старая выработка имеет свой профиль. Если кинуть к ней новую деталь, старый изношенный зуб моментально «съест» новую запчасть. Скупой платит дважды, а в агробизнесе — трижды. В TechnoModule моя система ценностей неизменна: мы продаем только качественные запчасти, потому что подделки из сырого металла живут ровно одну смену.

Коническая пара: специфика замены ведущей и ведомой шестерни

Коническая пара передает крутящий момент под углом 90 градусов. Нагрузка здесь колоссальная. При замене смотрите на посадочный диаметр под подшипник. Он должен садиться с легким натягом.

Ведущая и ведомая шестерни работают в тандеме. Если вам нужны надежные компоненты, запчасти на навесное оборудование в нашем каталоге обычно маркируются точным соотношением зубьев, например Z-13/27, ознакомиться с размерами можно в соответствующем разделе. Убедитесь, что соотношение совпадает с вашим оригиналом, иначе фреза будет крутиться либо слишком быстро, либо будет «задыхаться» двигатель.

Цилиндрические шестерни: правильный подсчет зубьев (Z) и модулей

Цилиндрические шестерни фрезы находятся в боковом приводе. Тут главная ошибка — неправильный подсчет зубьев.

Даю личный лайфхак. Берете маркер. Ставите жирную метку на первый зуб. И погнали считать, прокручивая деталь в руках. Дошли до маркера — остановились. Ошибиться невозможно.

Также критически важен модуль зуба (толщина и шаг) и внутренний диаметр — посадка на вал. Если посадка прослаблена, деталь будет болтаться, разобьет шпоночный паз и привет, новая замена шестерен редуктора.

Валы редуктора (первичный и вторичный): на что обратить внимание при замене

Разница в нагрузках здесь огромная. Ведущий вал принимает обороты от ВОМ, а вал ротора (горизонтальный) тянет на себе сопротивление всей почвы, включая камни и корни.

Частая проблема, с которой ко мне обращаются фермеры — скручивание вала или банальное слизывание шлицев. Металл просто устает. Если шлиц стал острым как бритва — деталь в мусорку.

6 или 8 шлицев: как точно определить нужный вал

Это критический момент всей истории. Вы решили купить вал на фрезу. Как не купить гирю для металлолома?

Берем штангенциркуль. На глаз тут не работает.

Сначала замеряем посадочный размер. Потом считаем количество шлицев. Их может быть 6 или 8. Но этого мало. Замеряем диаметр по наруже шлицев. Затем аккуратно измеряем диаметр внутри канавок.

Если вы выяснили, что у вас вал редуктора почвофрезы 6 шлицев диаметром 48 мм, подобрать подходящий можно в нашей профильной категории. А вот вал ротора фрезы 8 шлицев встречается на усиленных моделях и требует более массивных подшипников.

Пошаговая сборка узла и замена расходников (сальники, подшипники)

Сборка — это песня, если детали правильные.

Корпус вымыт. Берем новые подшипники, сальники и ремни для сельхозтехники, старые при демонтаже часто деформируются, ставить их назад — преступление.

• Запрессовываем подшипники на валы. Важно: давим только на внутреннюю обойму.
• Устанавливаем сальники. Пружинка должна смотреть внутрь агрегата (к маслу).
• Монтируем валы в корпус.
• Боковая крышка сажается на герметик.

При использовании герметика помните, что толщина слоя влияет на зажим подшипника.

Настройка редуктора: как выставить тепловой зазор и «пятно контакта»

Это самый сок. То, о чем вечно спорят на форумах. Как сделать так, чтобы агрегат шептал?

Регулировка редуктора почвофрезы требует терпения. Собираем коническую передачу. Шестерни не должны болтаться, но и не должны быть зажаты в тиски. Нам нужен правильный тепловой зазор конической пары. При работе металл испытывает нагрев, расширяется. Если зазора нет — узел заклинит через час работы.

Используем дедовский, но 100% рабочий метод «краски».

Берем яркую краску (или густой маркер). Мажем 3-4 зуба на ведомой шестерне. Проворачиваем вал от руки под небольшой нагрузкой в обе стороны. Смотрим на отпечаток.

Пятно контакта шестерен редуктора должно располагаться строго по центру зуба.

• Если пятно смещено к узкой части зуба — зацепление слишком плотное.
• Если к широкой — зазор слишком большой.

Как исправить? С помощью медных или стальных регулировочных шайб. Подкладывая их под опорные подшипники валов, мы сдвигаем шестерни ближе или дальше друг от друга. Добиваемся идеального контакта. Зацепление должно быть полным, но при прокручивании должен ощущаться едва заметный люфт и слышаться глухой стук.

Обслуживание: какое масло заливать и регламент замены

Финальный аккорд. Вы собрали идеальный механизм. Теперь нужно его не убить.

Какое масло заливать в редуктор фрезы? Забудьте про отработку. Мы льем только качественное трансмиссионное масло.

Для тяжелых условий отлично подходит 85W-140. Оно создает прочную пленку, которая не рвется при экстремальных нагрузках. Более бюджетный, но рабочий вариант — ТАД-17и или 80W-90. Правильные фильтры и масла для минитракторов и навески спасают металл от задиров.

Объем заливки смотрим по щупу или контрольной пробке (обычно до середины вала).

И самое важное — правило обкатки. После того как произошла полная установка новых запчастей на почвофрезу 1gqn, выгоняете трактор в поле. Работаете 10-15 часов в щадящем режиме. Затем возвращаетесь в гараж и сливаете масло. Зачем? В масле будет плавать металлическая пудра. Это нормальный процесс притирки новых зубьев. Если пудру не слить, она превратится в абразив и начнет жрать подшипники. Заливаем свежую трансмиссионку и спокойно работаем весь сезон.

Вывод

Ремонт редуктора — это не магия. Это просто механика, помноженная на внимательность. Если вовремя реагировать на гул, проводить дефектовку в чистоте, тщательно высчитывать шлицы и модули, а главное — не лениться настраивать пятно контакта, ваша фреза переживет сам трактор. Заказывайте детали с умом, проверяйте размеры штангенциркулем и не экономьте на масле. Хорошей работы в поле.
