Ремонт редуктора ґрунтофрези 1GQN: діагностика, регулювання та правильний підбір шестерень

Ремонт редуктора ґрунтофрези 1GQN: діагностика, регулювання та правильний добір шестерень

Скільки разів ви глушили трактор посеред поля через дикий металевий хрускіт ззаду? А в якому розпачі потрібно бути, щоб після цього замовити деталі навмання, прочекати тиждень і зрозуміти, що вони не підходять. Редуктор приймає на себе основні ударні навантаження під час роботи з важкими ґрунтами. Це серце агрегату.

Я Сергій Ковальчук. 7 років кручу гайки, збираю вузли та допомагаю клієнтам TechnoModule не втрачати гроші на простоях. У цій інструкції ми розберемо ремонт редуктора ґрунтофрези 1gqn до гвинтика. Ви дізнаєтеся, як самостійно віддефектувати вузол, грамотно налаштувати зазори та уникнути тих самих безглуздих помилок під час замовлення запчастин, через які сільгосптехніка простоює в розпал сезону. Жодної теорії з радянських підручників — тільки гаражна практика.

Чому виходить з ладу редуктор фрези 1GQN: основні симптоми

Механізатор тебе прокляне, якщо ти змусиш його працювати на агрегаті, що виє. І матиме рацію. Будь-яка поломка має фізику процесу. Чому гуде редуктор фрези? Спочатку з'являється легке завивання. Багато хто думає: припрацюється. Ні, брешу. Нічого там не припрацюється. Гудіння — це або критичний знос підшипників, або збитий тепловий зазор конічної пари.

Буває гірше — фреза клинить намертво. Зазвичай це відбувається так: трактор ловить прихований камінь, виникає сильне ударне навантаження. Підсумок — скол зуба. Уламок потрапляє між шестернями, і механізм перетворюється на моноліт.

Третій симптом — коли тече сальник редуктора фрези. Часто грішать на погану якість гуми. А за фактом — намотування товстого дроту або жорсткої трави на вал. Трава працює як ніж, зрізаючи робочу кромку сальника, і масло просто йде в землю. Немає масла — здрастуй, сухий знос.

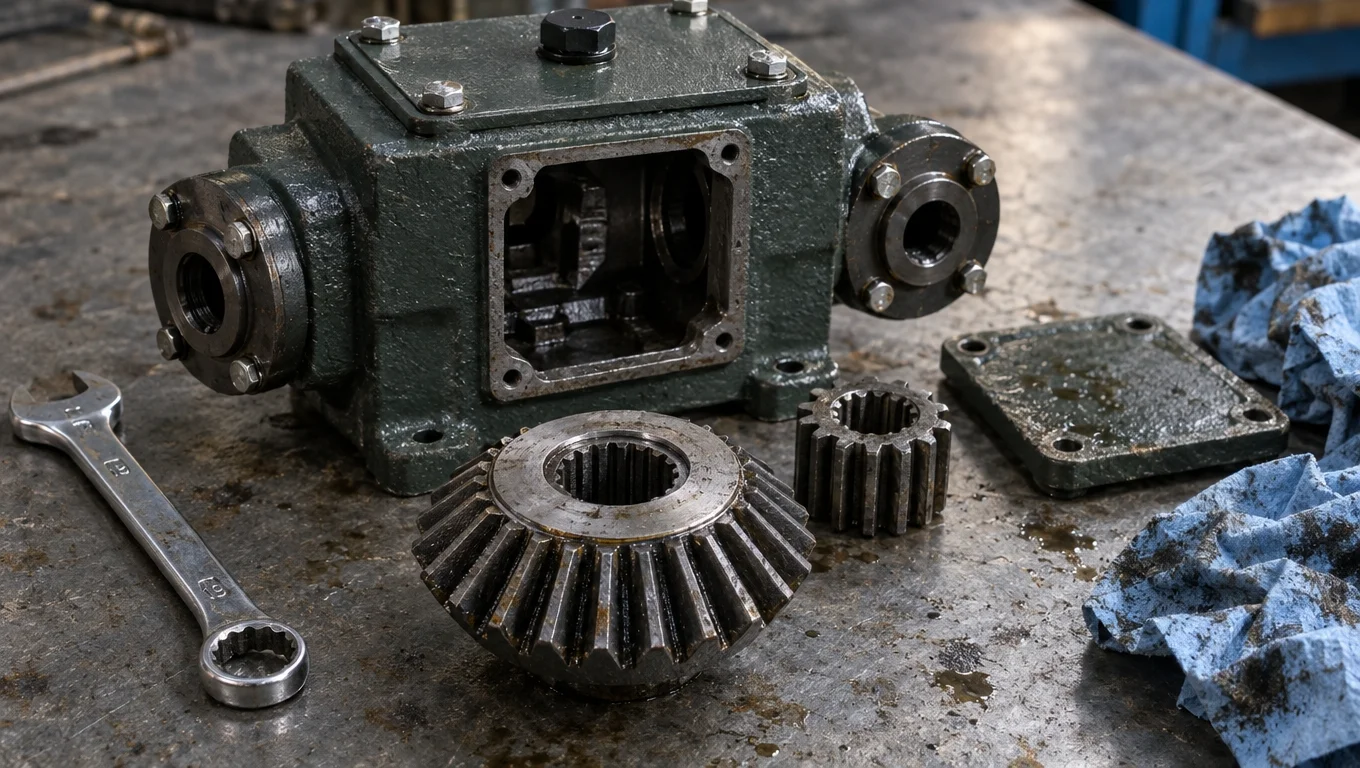

Дефектовка: як правильно розібрати редуктор і знайти причину

Привезли мені якось «пацієнта». Ззовні шматок бруду, всередині — тихий жах. Запам'ятайте головне правило: дефектувати брудний вузол не можна. Взагалі.

Ось чіткий алгоритм дій механіка:

1. Заганяємо ґрунтофрезу на рівний майданчик. Ретельне очищення корпусу зовні щіткою по металу.
2. Підставляємо тару і зливаємо відпрацювання. Якщо замість масла ллється сіра емульсія — всередину потрапила вода.
3. Зняття бічних кришок. Обережно, не рвемо прокладки, якщо вони ще живі.
4. Демонтаж стопорних кілець. Використовуємо нормальний знімач, а не викрутку.
5. Випресовування валів. Без кувалди. Працюємо знімачем або пресом.
6. Промивання кожної деталі в дизельному паливі.

Тільки в чистому дизельному паливі ви побачите мікротріщину на корпусі або викришування цементації на зубі, що тільки-но почалося. Як розібрати редуктор фрези без втрат? Без поспіху та з хорошим освітленням.

Інструкція з добору шестерень: як не помилитися з розмірами

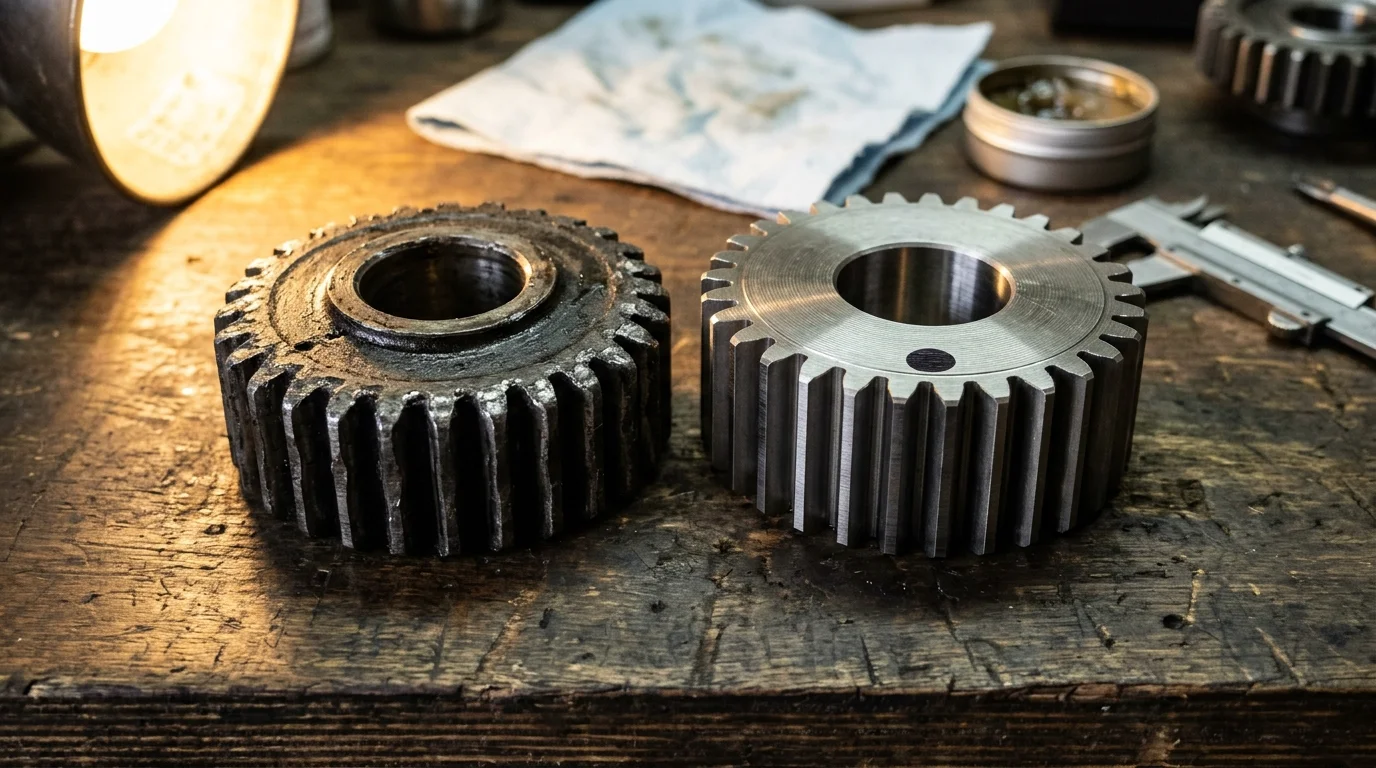

Тут же закономірне питання. Сергію, а можна поміняти тільки одну шестірню, друга наче нормальна? Відповім жорстко — ні. Головне правило механіка: шестерні на фрезу 1gqn міняються тільки парою.

Чому? Старий знос має свій профіль. Якщо кинути до неї нову деталь, старий зношений зуб миттєво «з'їсть» нову запчастину. Скупий платить двічі, а в агробізнесі — тричі. У TechnoModule моя система цінностей незмінна: ми продаємо тільки якісні запчастини, тому що підробки із сирого металу живуть рівно одну зміну.

Конічна пара: специфіка заміни ведучої та веденої шестерні

Конічна пара передає крутний момент під кутом 90 градусів. Навантаження тут колосальне. При заміні дивіться на посадковий діаметр під підшипник. Він повинен сідати з легким натягом.

Ведуча та ведена шестерні працюють у тандемі. Якщо вам потрібні надійні компоненти, запчастини на навісне обладнання в нашому каталозі зазвичай маркуються точним співвідношенням зубів, наприклад Z-13/27, ознайомитися з розмірами можна у відповідному розділі. Переконайтеся, що співвідношення збігається з вашим оригіналом, інакше фреза крутитиметься або занадто швидко, або «задихатиметься» двигун.

Циліндричні шестерні: правильний підрахунок зубів (Z) та модулів

Циліндричні шестерні фрези розташовані в бічному приводі. Тут головна помилка — неправильний підрахунок зубів.

Даю особистий лайфхак. Берете маркер. Ставите жирну мітку на перший зуб. І погнали рахувати, прокручуючи деталь у руках. Дійшли до маркера — зупинилися. Помилитися неможливо.

Також критично важливий модуль зуба (товщина і крок) та внутрішній діаметр — посадка на вал. Якщо посадка послаблена, деталь буде бовтатися, розіб'є шпонковий паз і привіт, нова заміна шестерень редуктора.

Вали редуктора (первинний і вторинний): на що звернути увагу при заміні

Різниця в навантаженнях тут величезна. Ведучий вал приймає оберти від ВВП, а вал ротора (горизонтальний) тягне на собі опір усього ґрунту, включаючи каміння та коріння.

Часта проблема, з якою до мене звертаються фермери — скручування вала або банальне зрізання шліців. Метал просто втомлюється. Якщо шліц став гострим як бритва — деталь у смітник.

6 чи 8 шліців: як точно визначити потрібний вал

Це критичний момент усієї історії. Ви вирішили купити вал на фрезу. Як не купити гирю для металобрухту?

Беремо штангенциркуль. На око тут не працює.

Спочатку заміряємо посадковий розмір. Потім рахуємо кількість шліців. Їх може бути 6 або 8. Але цього мало. Заміряємо діаметр по зовні шліців. Потім акуратно вимірюємо діаметр усередині канавок.

Якщо ви з'ясували, що у вас вал редуктора ґрунтофрези 6 шліців діаметром 48 мм, підібрати відповідний можна в нашій профільній категорії. А ось вал ротора фрези 8 шліців зустрічається на посилених моделях і вимагає масивніших підшипників.

Покрокова збірка вузла та заміна витратних матеріалів (сальники, підшипники)

Збірка — це пісня, якщо деталі правильні.

Корпус вимитий. Беремо нові підшипники, сальники та ремені для сільгосптехніки, старі при демонтажі часто деформуються, ставити їх назад — злочин.

• Запресовуємо підшипники на вали. Важливо: тиснемо тільки на внутрішню обойму.
• Встановлюємо сальники. Пружинка повинна дивитися всередину агрегату (до масла).
• Монтуємо вали в корпус.
• Бічна кришка саджається на герметик.

При використанні герметика пам'ятайте, що товщина шару впливає на затискання підшипника.

Налаштування редуктора: як виставити тепловой зазор і «пляму контакту»

Це найцікавіше. Те, про що вічно сперечаються на форумах. Як зробити так, щоб агрегат шепотів?

Регулювання редуктора ґрунтофрези вимагає терпіння. Збираємо конічну передачу. Шестерні не повинні бовтатися, але й не повинні бути затиснуті в лещата. Нам потрібен правильний тепловий зазор конічної пари. Під час роботи метал зазнає нагрівання, розширюється. Якщо зазору немає — вузол заклинить через годину роботи.

Використовуємо дідівський, але 100% робочий метод «фарби».

Беремо яскраву фарбу (або густий маркер). Мажемо 3-4 зуби на веденій шестірні. Провертаємо вал від руки під невеликим навантаженням в обидва боки. Дивимося на відбиток.

Пляма контакту шестерень редуктора повинна розташовуватися суворо по центру зуба.

• Якщо пляма зміщена до вузької частини зуба — зачеплення занадто щільне.
• Якщо до широкої — зазор занадто великий.

Як виправити? За допомогою мідних або сталевих регулювальних шайб. Підкладаючи їх під опорні підшипники валів, ми зсуваємо шестерні ближче або далі одна від одної. Добиваємося ідеального контакту. Зачеплення повинно бути повним, але при провертанні має відчуватися ледь помітний люфт і чутися глухий стукіт.

Обслуговування: яке масло заливати та регламент заміни

Фінальний акорд. Ви зібрали ідеальний механізм. Тепер потрібно його не вбити.

Яке масло заливати в редуктор фрези? Забудьте про відпрацювання. Ми ллємо тільки якісне трансмісійне масло.

Для важких умов чудово підходить 85W-140. Воно створює міцну плівку, яка не рветься при екстремальних навантаженнях. Більш бюджетний, але робочий варіант — ТАД-17и або 80W-90. Правильні фільтри та масла для мінітракторів і навішування рятують метал від задирів.

Об'єм заливки дивимося за щупом або контрольною пробкою (зазвичай до середини вала).

І найважливіше — правило обкатки. Після того як відбулася повна установка нових запчастин на ґрунтофрезу 1gqn, виганяєте трактор у поле. Працюєте 10-15 годин у щадному режимі. Потім повертаєтеся в гараж і зливаєте масло. Навіщо? У маслі плаватиме металева пудра. Це нормальний процес притирання нових зубів. Якщо пудру не злити, вона перетвориться на абразив і почне їсти підшипники. Заливаємо свіжу трансмісійку і спокійно працюємо весь сезон.

Висновок

Ремонт редуктора — це не магия. Це просто механіка, помножена на уважність. Якщо вчасно реагувати на гул, проводити дефектовку в чистоті, ретельно вираховувати шліци та модулі, а головне — не лінуватися налаштовувати пляму контакту, ваша фреза переживе сам трактор. Замовляйте деталі з розумом, перевіряйте розміри штангенциркулем і не економте на маслі. Хорошої роботи в полі.
