Люфт рульового управління мінітрактора: ремонт балки та заміна підшипників

Люфт рульового управління на мінітракторі: реставрація передньої балки, заміна втулок та підшипників маточини

Скільки разів ви матюкалися крізь зуби, коли трактор кидає по борозні, як п'яного матроса? Крутиш бублик вліво, а колеса живуть своїм життям. Знайома картина. Я — Сергій Ковальчук, експерт магазину TechnoModule. Сім років кручу гайки, спілкуюся з механізаторами і рятую техніку від простою. Сьогодні поговоримо про люфт рульового управління мінітрактора. Розберемо вузол до гвинтика. З'ясуємо, чому бовтаються передні колеса, і я дам покрокову інструкцію, як повернути машині нормальну керованість.

У якому ж відчаї ви маєте бути, щоб шукати відповіді на форумах, де радять підмотати синьою ізоляційною стрічкою? Забудьте. Тільки хардкор, тільки правильний ремонт. І так, моя головна цінність і позиція всього TechnoModule — ми продаємо тільки якісні та оригінальні запчастини. Ставити сиром'ятину на рульове — це злочин проти здорового глузду.

Вступ

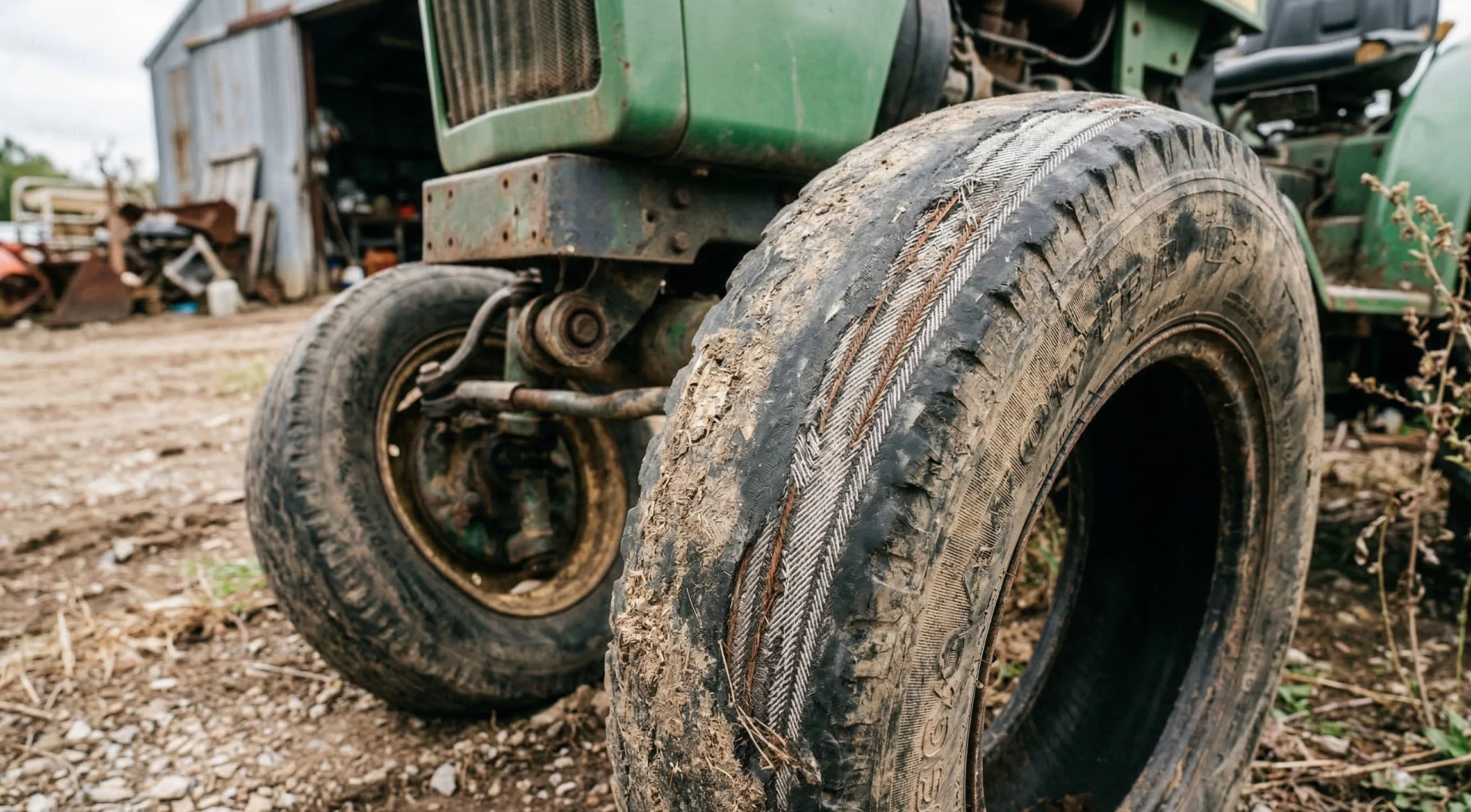

Вільний хід керма здається дрібницею. Подумаєш, бовтається маточина на тракторі. Але фізику не обдуриш. Спочатку з'являється легке биття передніх коліс. Потім розбивається посадкове місце. У підсумку — втрата курсової стійкості. Ви витрачаєте зайве паливо, ловите машину по всьому полю, а гума стирається на очах.

Був у мене клієнт із Полтави. Ігнорував стукіт у передній підвісці весь сезон. Підсумок? Вирвало поворотний кулак прямо на ходу з повним причепом зерна. Дивом ніхто не постраждав. Ремонт передньої балки трактора обійшовся йому у вартість крила від літака. А починалося все з копійчаної проблеми.

Якщо у вас туге кермо або ускладнене управління — техніка кричить про допомогу. Давайте шукати причину.

Діагностика: як знайти джерело люфту

Не хапайтеся за ключі завчасно. Спочатку ставимо діагноз. Як прибрати люфт керма на тракторі, якщо не знаєш, де саме люфтить?

Рульовий редуктор і колонка

Відкриваємо капот. Одна людина крутить кермо вправо-вліво, друга дивиться на сошку редуктора. Якщо кермо робить чверть оберту, а сошка стоїть мертво — у вас вироблення в черв'ячній парі. Потрібне регулювання зачеплення або заміна вала.

Рульові тяги та кульові наконечники

Спускаємося нижче. Смикаємо тяги рукою. Рульова тяга не повинна бовтатися. Якщо наконечники рульових тяг мають відчутний хід — вони трупи. Заливати туди мастило і обжимати в лещатах марно. Тільки заміна.

Шкворневий вузол

А ось тут секрет від досвідчених механіків. Як зрозуміти, де проблема: це знос шкворнів переднього моста чи розбиті підшипники? Беремо домкрат. Вивішуємо колесо. Беремося за верх і низ колеса — хитаємо від себе і до себе.

• Якщо хитається тільки колесо на осі — це маточина.
• Якщо хитається разом із поворотним кулаком — це знос посадкових місць шкворня або напрямних втулок балки.

Маточина колеса

Покрутіть вивішене колесо. Чуєте хрускіт, гул або перекочування роликів? Підшипник кочення наказав довго жити. Люфт рульового колеса часто починається саме звідси.

Для наочності склав таблицю симптомів. Збережіть собі, стане в нагоді.

Симптом	Перевірка	Ймовірна причина	Рішення
Колесо хитається на осі, чути гул під час їзди	Похитати вивішене колесо, покрутити	Знос підшипників маточини	Заміна підшипників і сальників
Колесо хитається разом із поворотним кулаком	Огляд шкворневого вузла при погойдуванні	Вироблення металу у втулках/шкворні	Реставрація балки, заміна деталей
Кермо крутиться легко, а колеса стоять	Обертання керма на місці	Знос рульового редуктора/сошки	Регулювання зазорів, заміна шестерень
Металевий стукіт при проїзді купин	Смикаємо тяги руками	Розбиті кульові наконечники	Установка нових наконечників

Реставрація передньої балки: заміна шкворнів і втулок

Переходимо до хірургії. Реставрація балки мінітрактора — процес брудний, але необхідний.

Крок 1. Піддомкрачування трактора і демонтаж поворотного кулака

Глушимо мотор. Ставимо упори під задні колеса. Домкрат упираємо строго в посилену частину рами. Скидаємо колесо. Беремо гайкові ключі і від'єднуємо рульові тяги від кулака.

Крок 2. Випресовування старих втулок і зношеного шкворня

Знімаємо стопорне кільце. Шкворінь часто прикипає намертво. Виколотка і кувалда тут не завжди рятують. Вироблення в поворотному кулаці може заклинити деталь. Гріємо вузол. Звичайна газова горілка творить дива. Метал розширюється, іржа здається, і шкворінь виходить.

Крок 3. Що робити, якщо розбите посадкове місце в самій балці?

Іноді розтин показує страшне — еліпс в отворах самої балки. Напрямні втулки бовтаються, як олівець у склянці. Тут проста заміна втулок передньої осі не прокотить. Потрібна розточка. Несемо балку до токаря. Грамотний майстер зробить завтулювання передньої балки: розточить еліпс у рівне коло, виточить ремонтну гільзу, запресує її, а вже в неї встане стандартна втулка. У запущених випадках застосовується наплавлення металу з подальшою обробкою. Це нормальні токарні роботи, не бійтеся їх.

Крок 4. Запресовування нових мідних/бронзових втулок і підгонка розгорткою

Найважливіший момент! Запресовування втулок у кулак або балку змушує їх стискатися. Внутрішній діаметр зменшується. Новий шкворінь туди просто так не увійде. Не надумайте забивати його кувалдою! Беремо спеціальну регульовану розгортку (райбер). Акуратно, знімаючи стружку десятими частками міліметра, проходимо отвір. Штангенциркуль і мікрометр вам на допомогу. Шкворінь має входити щільно, від натискання руки, без люфтів.

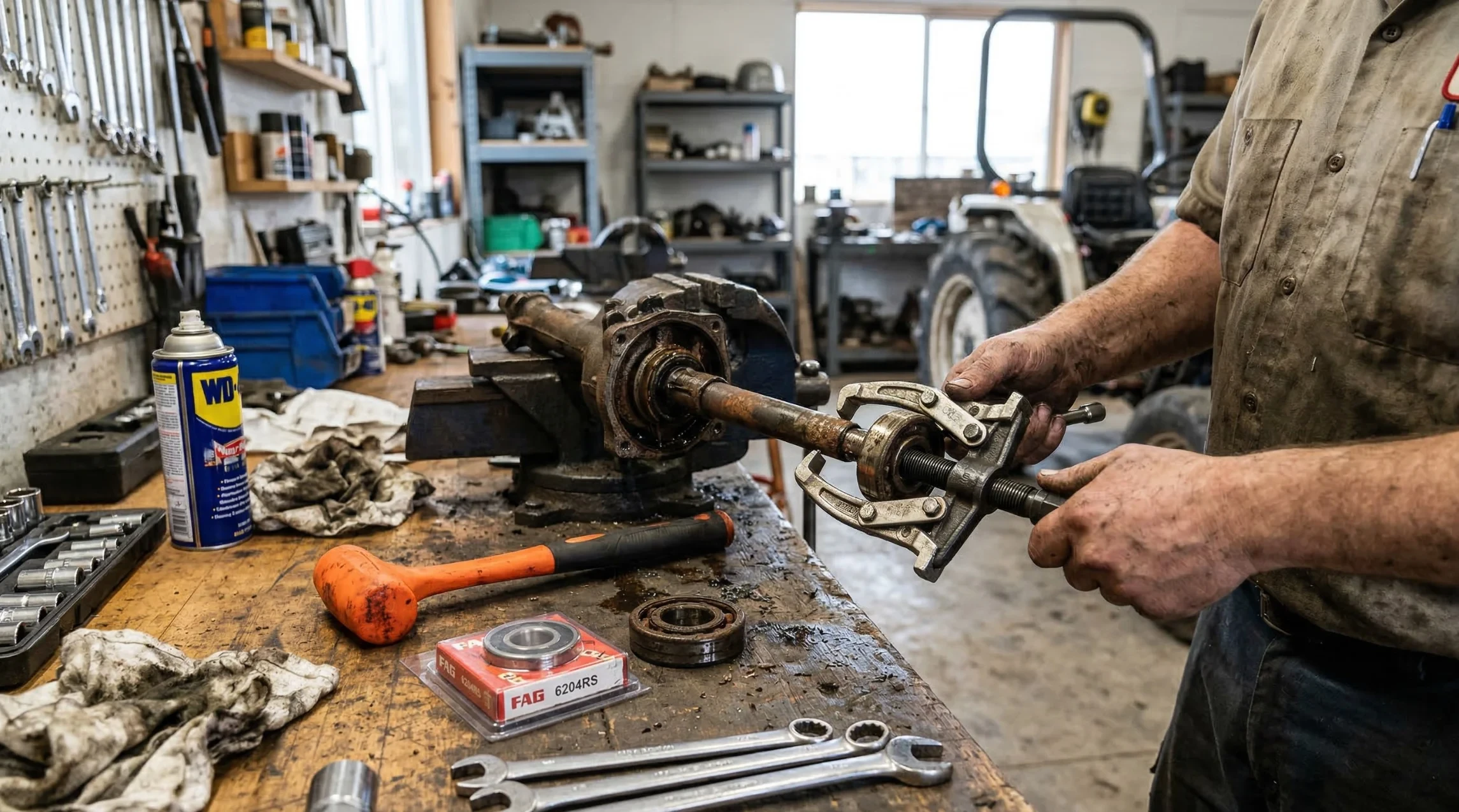

Заміна підшипників передньої маточини: покрокова інструкція

Якщо балка жива, а проблема в маточині — роботи менше. Заміна підшипників маточини мінітрактора робиться в гаражі за пару годин.

Демонтаж маточини і зняття стопорних кілець/сальників

Відкручуємо центральну гайку. Зсмикуємо маточину з цапфи. Всередині на нас чекають сальники і підшипники. Підколупуємо викруткою старий сальник (його все одно у смітник).

Вибивання обойми старого підшипника

Дістаємо ролики. Тепер потрібно вибити зовнішню обойму з маточини. Випресовування підшипників вимагає акуратності. Використовуйте латунну проставку! Обойму нового підшипника не можна забивати сталевим молотком безпосередньо. Крихкий загартований метал просто лопне. Візьміть спеціальну оправку або використовуйте стару обойму від знятого підшипника як наставку.

Запресовування нових роликових/конічних підшипників

Чистимо посадкове місце від бруду. Прес — ідеальний інструмент, але можна обійтися і лещатами з оправкою. Головне правило якісного ремонту — надійні деталі. У каталозі Запчастини до мінітракторів ми тримаємо тільки перевірені бренди. Наш принцип — продавати виключно якісні та оригінальні запчастини, тому що ми знаємо ціну вашому часу в полі.

Рясно закладаємо літол між роликами. Ставимо новий сальник.

Фінальна збірка і найважливіші регулювання

Зібрати — половина справи. Потрібно грамотно налаштувати.

Правильне регулювання зазору ступичного підшипника

Регулювання підшипників маточини — мистецтво. Як не перетягнути?

1. Надягаємо маточину на вісь.
2. Закручуємо корончасту гайку динамометричним ключем (або звичайним) до упору, поки колесо не почне туго крутитися. Це потрібно, щоб обойми сіли на свої місця.
3. Відпускаємо гайку назад на 1/6 або 1/4 оберту до збігу отвору в осі з прорізом гайки під шплінт.
4. Перевіряємо: колесо має обертатися вільно, але без осьового хитання. Шплінтуємо.

Правильне регулювання теплових зазорів гарантує, що підшипник не згорить через 100 кілометрів.

Шприцювання прес-маслянок солідолом/літолом

Передня балка любить мастило. Кожна прес-маслянка (тавотниця) має бути прокачана шприцом доти, доки зі щілин не полізе свіжий солідол або літол, видавлюючи стару брудну рідину. Вісь балансира теж не забуваємо шприцювати.

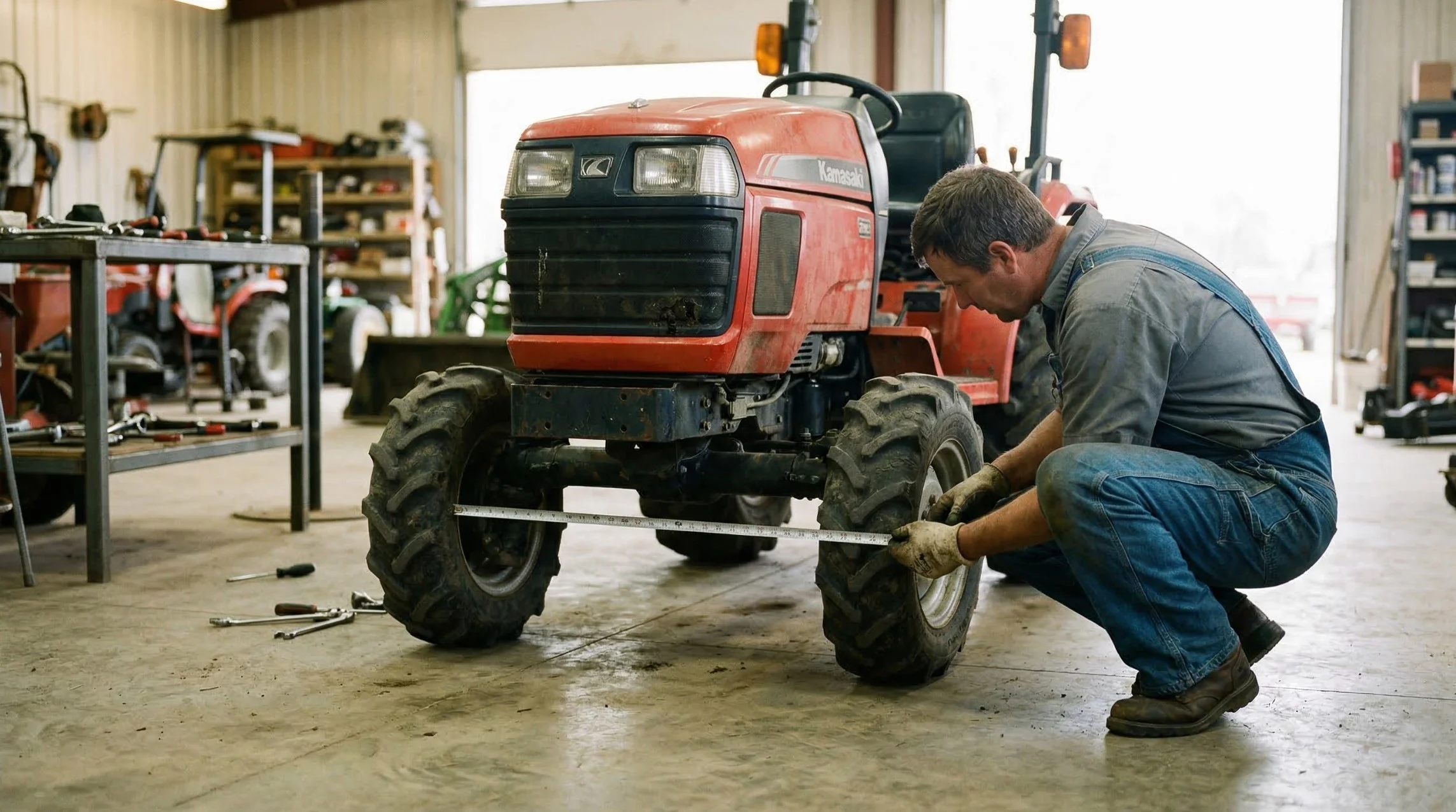

Налаштування сходження передніх коліс після ремонту ходової

Після будь-якого втручання в рульове — центрування і налаштування сходження обов'язкові. Інакше нова гума зітреться за місяць. Якщо вам потрібні нові покришки замість убитих, загляньте в розділ Шини та диски, підберемо ідеальний протектор. Сходження регулюється зміною довжини поперечної рульової тяги. Зазвичай колеса повинні сходитися спереду на 2-5 мм порівняно із задньою частиною (звіряйтеся з мануалом вашого трактора).

Чек-лист: як продовжити життя передньому мосту трактора

Щоб вам не доводилося щовесни гуглити "чому бовтаються передні колеса", дотримуйтесь елементарних правил:

1. Шприцюйте шкворні і рульові тяги кожні 50-100 мотогодин. Вода і пил — смерть для металу.
2. Слідкуйте за тиском у шинах.
3. Раз на місяць перевіряйте затягування всіх болтових з'єднань переднього моста.
4. Використовуйте якісні розхідники. Відмінні Фільтри та мастила для мінітракторів продовжать ресурс не тільки ходової, а й гідравліки з мотором.

Для розуміння, чому я так топлю за якість, подивіться таблицю порівняння.

Параметр	Оригінальні запчастини (наш стандарт)	Дешеві аналоги "з ринку"
Ресурс втулок і шкворнів	Від 3 до 5 сезонів активної роботи	1 сезон (швидко з'являється еліпс)
Геометрія посадкових місць	Ідеально збігається, не потребує підгонки кувалдою	Розкид до 1-2 мм, проблеми зі встановленням
Якість металу підшипників	Високовуглецева легована сталь	Сирий метал, ролики кришаться під навантаженням
Підсумкова вартість володіння	Купив, поставив, забув. Економія на простоях	Постійні ремонти, втрата врожаю через простій

Висновок

Люфт рульового управління — це не вирок, а керівництво до дії. Зробите все за цією інструкцією, не пошкодуєте грошей на нормальні деталі — і ваш трактор піде по полю рівно, як по рейках.

Ремонт вимагає надійних компонентів. Нагадую: система цінностей нашої команди — продавати тільки якісні та оригінальні запчастини. Ми поважаємо вашу працю. Якщо на вас чекає перебирання балки або заміна підшипників, усі необхідні Підшипники, сальники та ремені для сільгосптехніки чекають на вас у каталозі TechnoModule.
