Люфт рулевого управления минитрактора: ремонт балки и замена подшипников

Люфт рулевого управления на мини-тракторе: реставрация передней балки, замена втулок и подшипников ступицы

Сколько раз вы матерились сквозь зубы, когда трактор кидает по борозде, как пьяного матроса? Крутишь баранку влево, а колеса живут своей жизнью. Знакомая картина. Я — Сергей Ковальчук, эксперт магазина TechnoModule. Семь лет кручу гайки, общаюсь с механизаторами и спасаю технику от простоя. Сегодня поговорим про люфт рулевого управления минитрактора. Разберем узел до винтика. Выясним, почему болтаются передние колеса, и я дам пошаговую инструкцию, как вернуть машине нормальную управляемость.

В каком же отчаянии вы должны быть, чтобы искать ответы на форумах, где советуют подмотать синей изолентой? Забудьте. Только хардкор, только правильный ремонт. И да, моя главная ценность и позиция всего TechnoModule — мы продаем только качественные и оригинальные запчасти. Ставить сыромятину на рулевое — это преступление против здравого смысла.

Введение

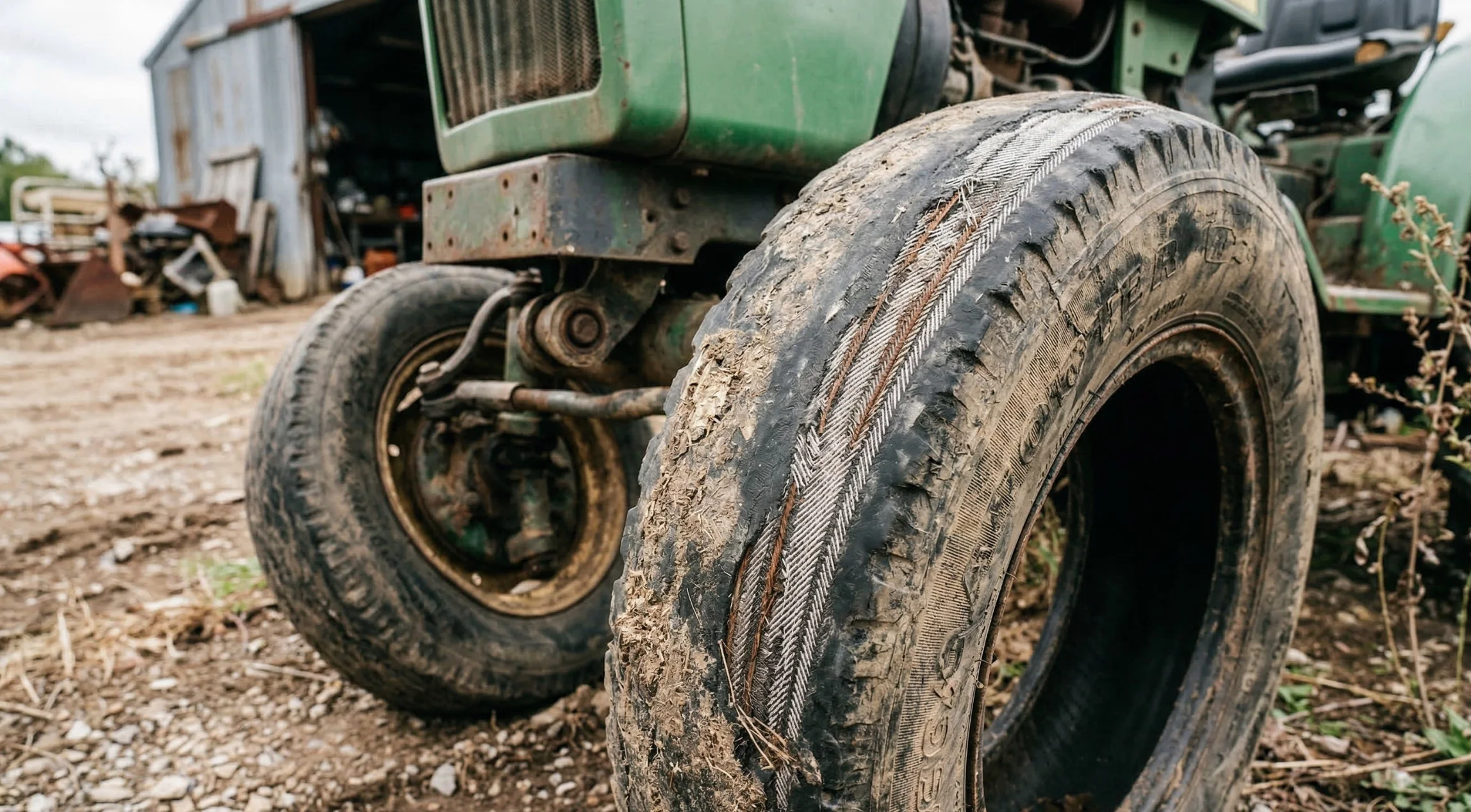

Свободный ход руля кажется мелочью. Подумаешь, болтается ступица на тракторе. Но физику не обманешь. Сначала появляется легкое биение передних колес. Потом разбивается посадочное место. В итоге — потеря курсовой устойчивости. Вы тратите лишнее топливо, ловите машину по всему полю, а резина стирается на глазах.

Был у меня клиент из Полтавы. Игнорировал стук в передней подвеске весь сезон. Итог? Вырвало поворотный кулак прямо на ходу с полным прицепом зерна. Чудом никто не пострадал. Ремонт передней балки трактора обошелся ему в стоимость крыла от самолета. А ведь начиналось всё с копеечной проблемы.

Если у вас тугой руль или затрудненное управление — техника кричит о помощи. Давайте искать причину.

Диагностика: как найти источник люфта

Не хватайтесь за ключи раньше времени. Сначала ставим диагноз. Как убрать люфт руля на тракторе, если не знаешь, где именно люфтит?

Рулевой редуктор и колонка

Открываем капот. Один человек крутит руль вправо-влево, второй смотрит на сошку редуктора. Если руль делает четверть оборота, а сошка стоит мертво — у вас выработка в червячной паре. Требуется регулировка зацепления или замена вала.

Рулевые тяги и шаровые наконечники

Спускаемся ниже. Дергаем тяги рукой. Рулевая тяга не должна болтаться. Если наконечники рулевых тяг имеют ощутимый ход — они трупы. Заливать туда масло и обжимать в тисках бесполезно. Только замена.

Шкворневой узел

А вот тут секрет от опытных механиков. Как понять, где проблема: это износ шкворней переднего моста или разбитые подшипники? Берем домкрат. Вывешиваем колесо. Беремся за верх и низ колеса — качаем от себя и к себе.

• Если шатается только колесо на оси — это ступица.
• Если шатается вместе с поворотным кулаком — это износ посадочных мест шкворня или направляющих втулок балки.

Ступица колеса

Покрутите вывешенное колесо. Слышите хруст, гул или перекатывание роликов? Подшипник качения приказал долго жить. Люфт рулевого колеса часто начинается именно отсюда.

Для наглядности составил таблицу симптомов. Сохраните себе, пригодится.

Симптом	Проверка	Вероятная причина	Решение
Колесо качается на оси, слышен гул при езде	Пошатать вывешенное колесо, покрутить	Износ подшипников ступицы	Замена подшипников и сальников
Колесо качается вместе с поворотным кулаком	Осмотр шкворневого узла при покачивании	Выработка металла во втулках/шкворне	Реставрация балки, замена деталей
Руль крутится легко, а колеса стоят	Вращение руля на месте	Износ рулевого редуктора/сошки	Регулировка зазоров, замена шестерен
Металлический стук при проезде кочек	Дергаем тяги руками	Разбиты шаровые наконечники	Установка новых наконечников

Реставрация передней балки: замена шкворней и втулок

Переходим к хирургии. Реставрация балки минитрактора — процесс грязный, но необходимый.

Шаг 1. Поддомкрачивание трактора и демонтаж поворотного кулака

Глушим мотор. Ставим упоры под задние колеса. Домкрат упираем строго в усиленную часть рамы. Скидываем колесо. Берем гаечные ключи и отсоединяем рулевые тяги от кулака.

Шаг 2. Выпрессовка старых втулок и изношенного шкворня

Снимаем стопорное кольцо. Шкворень часто прикипает намертво. Выколотка и кувалда тут не всегда спасают. Выработка в поворотном кулаке может заклинить деталь. Греем узел. Обычная газовая горелка творит чудеса. Металл расширяется, ржавчина сдается, и шкворень выходит.

Шаг 3. Что делать, если разбито посадочное место в самой балке?

Иногда вскрытие показывает страшное — эллипс в отверстиях самой балки. Направляющие втулки болтаются, как карандаш в стакане. Тут простая замена втулок передней оси не прокатит. Нужна расточка. Несем балку к токарю. Грамотный мастер сделает завтуливание передней балки: расточит эллипс в ровный круг, выточит ремонтную гильзу, запрессует ее, а уже в нее встанет стандартная втулка. В запущенных случаях применяется наплавка металла с последующей обработкой. Это нормальные токарные работы, не бойтесь их.

Шаг 4. Запрессовка новых медных/бронзовых втулок и подгонка разверткой

Важнейший момент! Запрессовка втулок в кулак или балку заставляет их сжиматься. Внутренний диаметр уменьшается. Новый шкворень туда просто так не войдет. Не вздумайте забивать его кувалдой! Берем специальную регулируемую развертку (райбер). Аккуратно, снимая стружку десятыми долями миллиметра, проходим отверстие. Штангенциркуль и микрометр вам в помощь. Шкворень должен входить плотно, от нажатия руки, без люфтов.

Замена подшипников передней ступицы: пошаговая инструкция

Если балка жива, а проблема в ступице — работы меньше. Замена подшипников ступицы минитрактора делается в гараже за пару часов.

Демонтаж ступицы и снятие стопорных колец/сальников

Откручиваем центральную гайку. Сдергиваем ступицу с цапфы. Внутри нас ждут сальники и подшипники. Подковыриваем отверткой старый сальник (его все равно в мусорку).

Выбивание обоймы старого подшипника

Достаем ролики. Теперь нужно выбить внешнюю обойму из ступицы. Выпрессовка подшипников требует аккуратности. Используйте латунную проставку! Обойму нового подшипника нельзя забивать стальным молотком напрямую. Хрупкий закаленный металл просто лопнет. Возьмите специальную оправку или используйте старую обойму от снятого подшипника как наставку.

Запрессовка новых роликовых/конических подшипников

Чистим посадочное место от грязи. Пресс — идеальный инструмент, но можно обойтись и тисками с оправкой. Главное правило качественного ремонта — надежные детали. В каталоге Запчасти к минитракторам мы держим только проверенные бренды. Наш принцип — продавать исключительно качественные и оригинальные запчасти, потому что мы знаем цену вашему времени в поле.

Обильно закладываем литол между роликами. Ставим новый сальник.

Финальная сборка и важнейшие регулировки

Собрать — половина дела. Нужно грамотно настроить.

Правильная регулировка зазора ступичного подшипника

Регулировка ступичных подшипников — искусство. Как не перетянуть?

1. Надеваем ступицу на ось.
2. Закручиваем корончатую гайку динамометрическим ключом (или обычным) до упора, пока колесо не начнет туго крутиться. Это нужно, чтобы обоймы сели на свои места.
3. Отпускаем гайку назад на 1/6 или 1/4 оборота до совпадения отверстия в оси с прорезью гайки под шплинт.
4. Проверяем: колесо должно вращаться свободно, но без осевого шатания. Шплинтуем.

Правильная регулировка тепловых зазоров гарантирует, что подшипник не сгорит через 100 километров.

Шприцевание пресс-масленок солидолом/литолом

Передняя балка любит смазку. Каждая пресс-масленка (тавотница) должна быть прокачана шприцем до тех пор, пока из щелей не полезет свежий солидол или литол, выдавливая старую грязную жижу. Ось балансира тоже не забываем шприцевать.

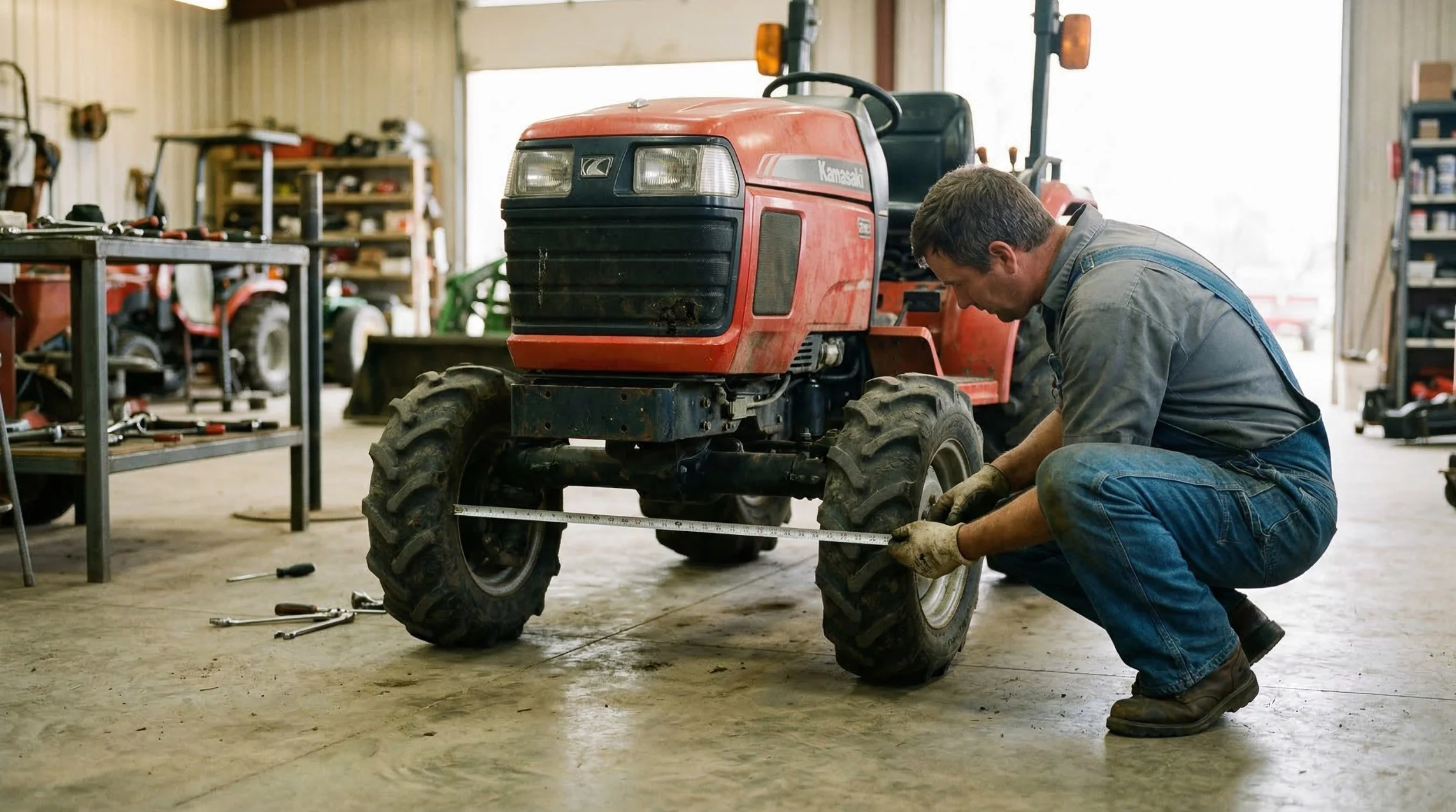

Настройка схождения передних колес после ремонта ходовой

После любого вмешательства в рулевое — центровка и настройка схождения обязательны. Иначе новая резина сотрется за месяц. Если вам нужны новые покрышки взамен ушатанных, загляните в раздел Шины и диски, подберем идеальный протектор. Схождение регулируется изменением длины поперечной рулевой тяги. Обычно колеса должны сходиться спереди на 2-5 мм по сравнению с задней частью (сверяйтесь с мануалом вашего трактора).

Чек-лист: как продлить жизнь переднему мосту трактора

Чтобы вам не приходилось каждую весну гуглить "почему болтаются передние колеса", соблюдайте элементарные правила:

1. Шприцуйте шкворни и рулевые тяги каждые 50-100 моточасов. Вода и пыль — смерть для металла.
2. Следите за давлением в шинах.
3. Раз в месяц проверяйте затяжку всех болтовых соединений переднего моста.
4. Используйте качественные расходники. Отличные Фильтры и масла для минитракторов продлят ресурс не только ходовой, но и гидравлики с мотором.

Для понимания, почему я так топлю за качество, посмотрите таблицу сравнения.

Параметр	Оригинальные запчасти (наш стандарт)	Дешевые аналоги "с рынка"
Ресурс втулок и шкворней	От 3 до 5 сезонов активной работы	1 сезон (быстро появляется эллипс)
Геометрия посадочных мест	Идеально совпадает, не требует подгонки кувалдой	Разброс до 1-2 мм, проблемы с установкой
Качество металла подшипников	Высокоуглеродистая легированная сталь	Сырой металл, ролики крошатся под нагрузкой
Итоговая стоимость владения	Купил, поставил, забыл. Экономия на простоях	Постоянные ремонты, потеря урожая из-за простоя

Заключение

Люфт рулевого управления — это не приговор, а руководство к действию. Сделаете всё по этой инструкции, не пожалеете денег на нормальные детали — и ваш трактор пойдет по полю ровно, как по рельсам.

Ремонт требует надежных компонентов. Напоминаю: система ценностей нашей команды — продавать только качественные и оригинальные запчасти. Мы уважаем ваш труд. Если вам предстоит переборка балки или замена подшипников, все необходимые Подшипники, сальники и ремни для сельхозтехники ждут вас в каталоге TechnoModule.
