Как подобрать карданный вал для минитрактора: правила замера

Как правильно измерить и подобрать карданный вал для минитрактора: подробная инструкция

Техника стоит в поле. Сезон горит. Механизатор ругается, глядя на разорванный металл. Причина простоя банальна — сорванный карданный вал. Этот узел выступает главной артерией, передающей крутящий момент от ВОМ (вал отбора мощности) трактора непосредственно к навесному оборудованию. Будь то тяжелая почвофреза, скоростная роторная косилка или обычная картофелесажалка.

Неправильный подбор карданного вала по размерам всегда гарантирует две вещи: разбитые подшипники ВОМ или разорванную пополам телескопическую трубу. Эксперименты здесь обходятся дорого. Цель этой статьи — дать четкий, проверенный инженерный алгоритм измерения. Без лишней лирики. Только строгая механика. Сергей Ковальчук, эксперт интернет-магазина TechnoModule, 7 лет практики ремонта сельхозтехники. Разберем агрегаты до винтика.

Ключевые параметры подбора: что нужно знать перед покупкой

Покупка наугад — путь в сервисный центр. Существуют три столпа правильного выбора: шлицы, профиль трубы и размер крестовины. Промах ни в одном из них недопустим.

Тип соединения (количество шлицев)

Стандарты ВОМ трактора диктуют жесткие правила. Чаще всего встречается классика — 6 шлицев. Реже производители устанавливают 8 шлицев. Со стороны вала приема мощности навески ситуация абсолютно аналогичная. Найти и карданный вал 6 шлицев купить проще всего, ведь это база для большинства популярных машин: ДТЗ, Dongfeng (Донгфенг), Lovol (Ловол), Jinma (Джинма), Xingtai (Синтай).

Считать шлицы нужно внимательно, глядя прямо на торец вала, предварительно очистив его от грязи. Ошиблись на один зуб? Шлицевое соединение просто не налезет, работа остановится. Чтобы техника работала как часы, стоит подбирать правильные запчасти к минитракторам, обращая внимание на совместимость узлов еще на этапе заказа.

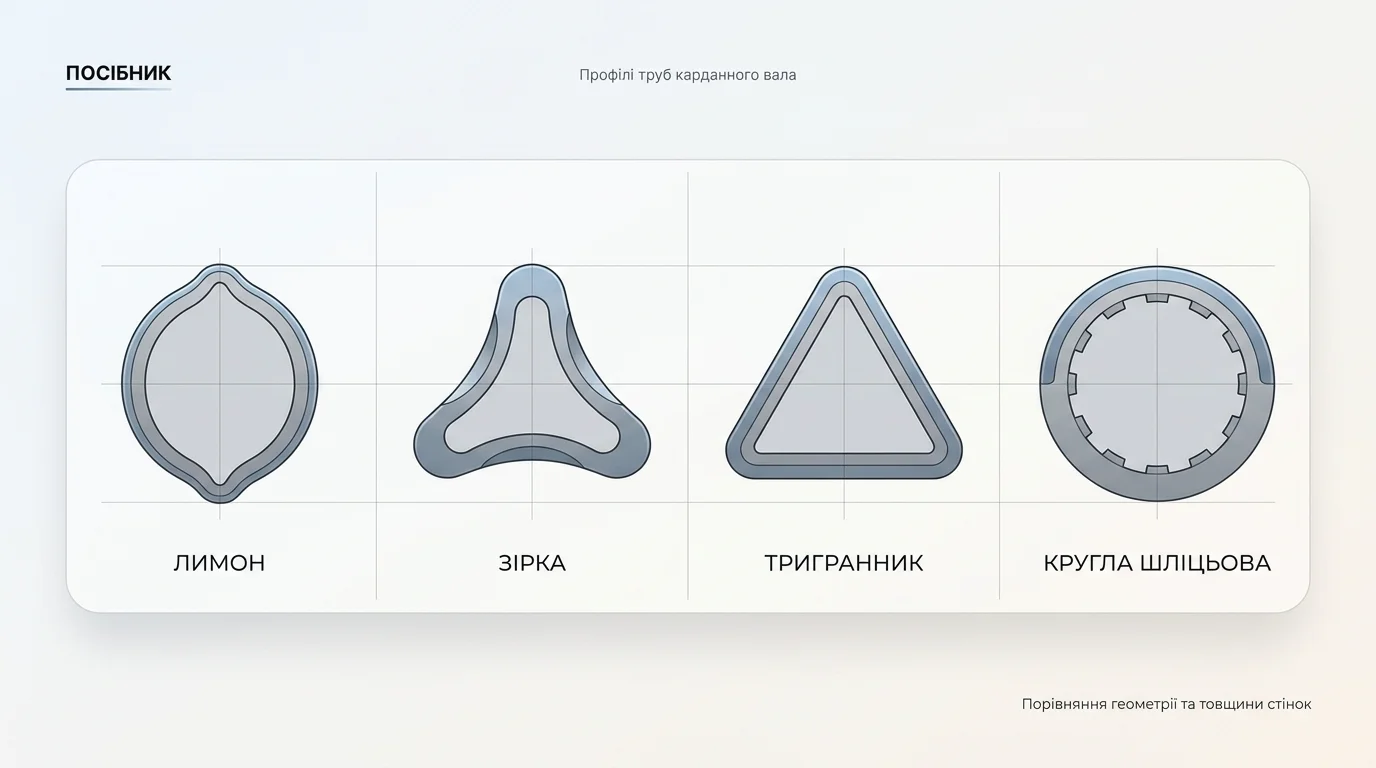

Сечение (профиль) трубы кардана

Труба передает мощность. Разный профиль трубы выдерживает кардинально разную нагрузку. Рассмотрим подробнее:

• «Лимон» и «звезда» — созданы для тяжелых условий. Жесткие, не боятся внезапных ударов. Профиль «звезда» имеет многогранную структуру, равномерно распределяющую нагрузку.
• «Трехгранник» — универсальный солдат. Подходит для средних задач, хорошо держит баланс.
• Круглая шлицевая труба — старая классика, однако склонна к быстрому скручиванию при экстремальных рывках.

Чем сложнее форма, тем выше устойчивость к скручиванию. Передача мощности требует прочности. Например, тяжелый мульчер мгновенно свернет круглую трубу в узел./

Размер крестовины как показатель мощности

Крестовина карданного вала минитрактора — это сустав механизма. Размер крестовины (например, 22х54, 24х63, 27х74.6) напрямую зависит от количества лошадиных сил (л.с.) техники. Чашка крестовины и игольчатый подшипник берут на себя все колоссальное трение во время вращения.

Чем мощнее агрегат используется в поле, тем больше и массивнее нужна крестовина. Мелкий шарнир Гука на мощном тракторе лопнет через час интенсивной работы.

(Источник: технические регламенты эксплуатации карданных передач сельскохозяйственной техники)

Как правильно измерить длину карданного вала: пошаговый алгоритм

Мерить рулеткой «от конца до конца» — путь к гарантированной поломке. Кардан имеет рабочий ход. Телескопическая труба постоянно сдвигается и раздвигается во время подъема-опускания навески. Если проигноривать этот люфт, при максимальном подъеме кардан упрется в вал, согнется сам и выломает чугунный корпус редуктора.

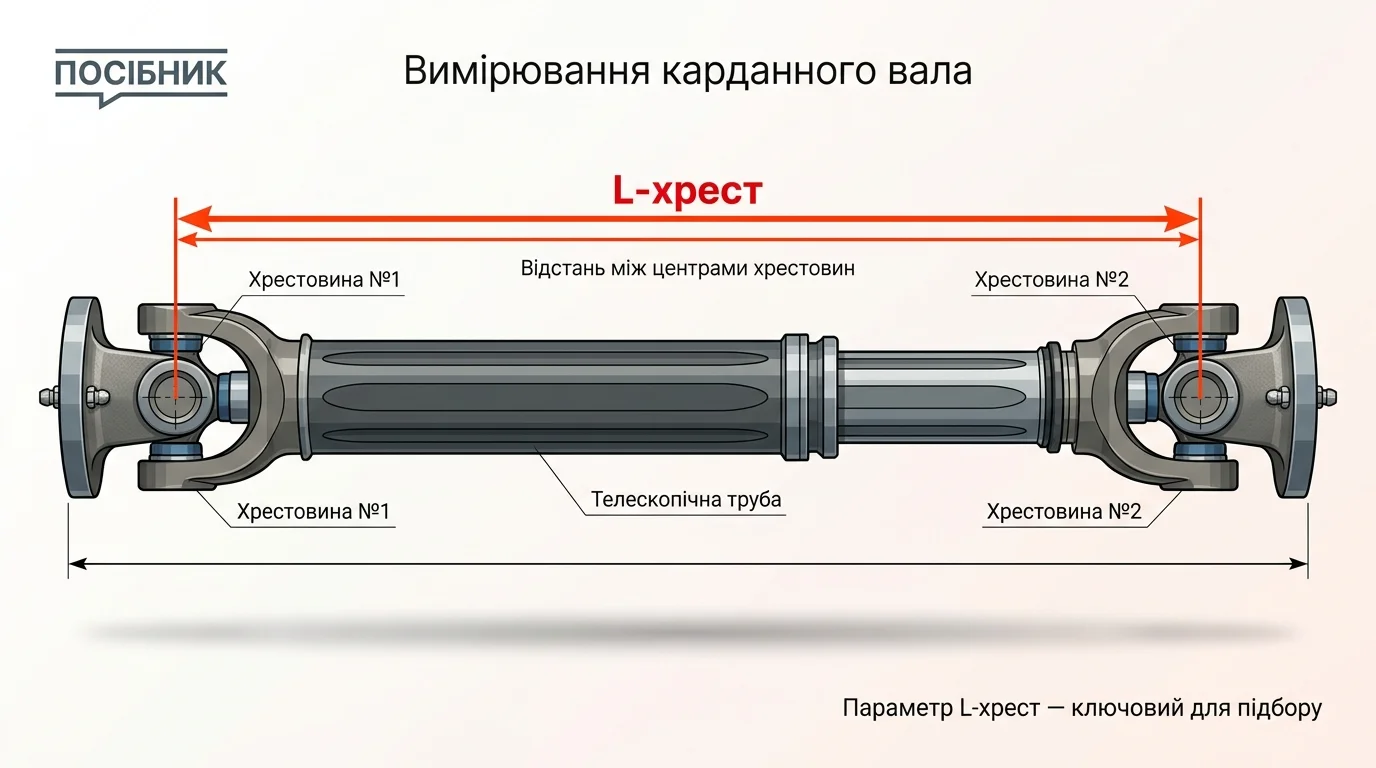

Замер по центрам крестовин (L-крест)

Самый точный стандарт маркировки на заводах-производителях. Берется рулетка, измеряется точное расстояние ровно от центра одной крестовины до центру другой в полностью сжатом (собранном) состоянии. Именно этот показатель всегда фигурирует в инженерных каталогах, когда подбираются запчасти на навесное оборудование для профессионального ремонта.

Общая длина в сложенном состоянии (L-мин)

Длина в сложенном состоянии (L-мин) измеряется на месте. Навеска опускается или поднимается так, чтобы хвостовики ВОМ трактора и вала навески оказались на минимальном возможном расстоянии друг от друга. Замер длины делается четко между краями этих валов. От полученной цифры обязательно отнимается 4-5 см на безопасный люфт. Полученный результат — это и есть необходимая L-мин.

Правило перекрытия труб в растянутом состоянии

Длина в растянутом состоянии требует строгого контроля. Существует золотое правило безопасности: трубы кардана в любом рабочем положении обязаны перекрывать друг друга минимум на 1/3 (а лучше на половину) своей общей длины. Перекрытие труб спасает механизм от разъединения. Если правило нарушено, во время опускания косилки в глубокий овраг вал просто «разберется» на две отдельные половины. Собирать грязные шлицы обратно посреди поля — сомнительное удовольствие.

(Источник: инструкции по агрегатированию тракторов класса 0.6-1.4)

Переходники и адаптеры ВОМ: что делать, если шлицы не совпадают

Типичная ситуация. Фермер решил купить новое сельхозоборудование, привез агрегат в гараж. На тракторе Донгфенг установлено 6 шлицев, а на импортной косилке — 8. Паника? Отмена полевых работ? Вовсе нет. Ситуацию мгновенно спасает переходник ВОМ минитрактора.

Виды переходников:

• Шлицевая втулка (надевается поверх существующего вала).
• Удлинитель вала (крепится шплинтом).
• Адаптер ВОМ с быстрым съемом (кнопочная фиксация).

Важный нюанс, о котором часто забывают. Любой адаптер или шлицевой вал-удлинитель неизбежно увеличивает общую конструкцию на 10-15 сантиметров. Кардан придется укорачивать, аккуратно отпиливая часть трубы болгаркой. Иначе произойдет жесткое заклинивание при подъеме навески.

Защитные муфты: когда они обязательны для сохранения трактора

Прямая передача мощности — это всегда серьезный риск. Если массивная фреза на полном ходу ловит скрытый в земле бетонный столбик, крутящий момент мгновенно рвет слабое звено. Защитная муфта — это надежный предохранитель системы. Карданные валы для сельхозтехники без муфт функционируют лишь до первого серьезного камня.

Обгонная муфта (свободного хода)

Создана исключительно для инерционного оборудования. Роторная косилка или пресс-подборщик имеют огромную массу быстро вращающегося металла. Механизатор выжимает сцепление, а косилка по инерции продолжает крутиться, толкая трактор вперед. Это прямая угроза ДТП. Карданный вал с обгонной муфтой позволяет валу свободно крутиться вхолостую, не передавая обратное вращение на КПП трактора. Кардан для роторной косилки комплектуется таким узлом в обязательном порядке.

Фрикционная муфта (дисковая)

Правильный карданный вал для почвофрезы всегда оснащается фрикционной муфтой. Дисковая муфта работает гениально просто: внутри зажаты фрикционные диски. При сильном ударе о камень или пень диски начинают проскальзывать, снимая критическую нагрузку с механизма. Валы редуктора остаются абсолютно целыми. Муфта настраивается пружинами под конкретное тяговое усилие.

Муфта со срезным болтом

Бюджетный, но эффективный вариант защиты для легкого навесного оборудования (картофелесажалка, шнек). Предохранительная муфта имеет специальный срезной болт. Критическая нагрузка резко возрастает — болт мгновенно срезается, вращение полностью останавливается. Заменили болт (процесс занимает две минуты) — поехали работать дальше. Надежно, дешево, сердито.

(Источник: сравнительный анализ предохранительных устройств сельскохозяйственных передач)

Карданные валы и переходники для минитракторов в наличии

Главная ценность бренда TechnoModule — реализация исключительно качественных и оригинальных запчастей. Никакого подвального пластилина, который гнется руками. Дешевый китайский «нонейм» разлетается за половину сезона, оставляя владельца с грудой металлолома. В каталоге собран проверенный размерный ряд для популярной техники: ДТЗ, Dongfeng, Lovol, Jinma, Xingtai. Конечно, на кардан на минитрактор цена варьируется в зависимости от профиля и мощности крестовины, однако скупой всегда платит дважды.

Все карданы прошли динамическую балансировку вала непосредственно на заводе-производителе. Никаких паразитных вибраций, медленно, но уверенно разрушающих сальники редуктора. Продажа усиленных крестовин, вилок кардана и переходников осуществляется отдельно. Ищете надежные подшипники, сальники и ремни для сельхозтехники? Каждая деталь проходит жесткий фильтр качества перед отправкой.

Не уверены в собственных замерах? Позвоните. Эксперты быстро сделают точный подбор карданного вала по размерам конкретно под имеющуюся связку «трактор + агрегат». Без навязывания ненужных опций.

Частые ошибки при эксплуатации карданов

Купить идеальный, мощный вал — только половина дела. Вторая половина — не убить новый механизм за первую рабочую неделю. Практика показывает несколько критических ошибок.

Ошибка первая: Работа с критическим углом излома. Угол излома более 20-35 градусов для обычных шарниров равен смерти металла. Если фреза задрана в небо на максимальную высоту, а ВОМ продолжает крутиться на полных оборотах, крестовина раскалится, заклинит и лопнет. Выключайте передачу вращения при резких разворотах трактора и высоком подъеме навески.

Ошибка вторая: Отсутствие смазки. Каждая крестовина имеет пресс-масленку. Тавотница вкручена туда не для эстетики. Регулярное шприцевание необходимо каждые 10-15 моточасов активной работы. Качественная смазка крестовин и телескопической трубы вымывает абразивную грязь и критически снижает трение. Своевременное обслуживание требует наличия расходных материалов, поэтому фильтры и масла для минитракторов всегда должны стоять в гараже с запасом.

Также никогда не игнорируйте защитный кожух. Цепочка кожуха фиксируется за неподвижные части трактора. Это базовая безопасность — намотанная на вал одежда или серьезные травмы конечностей никому не нужны.

Вывод

Точный замер количества шлицев, выбор правильной трубы под нагрузку и строгое соблюдение правила перекрытия — это фундамент долгой работы вала. Переходники помогут адаптировать агрегаты с разными стандартами подключения, а защитные муфты спасут дорогой редуктор от разрыва. Всегда контролируйте углы излома и регулярно смазывайте узлы.
