Як підібрати карданний вал для мінітрактора: правила виміру

Як правильно виміряти та підібрати карданний вал для мінітрактора: детальна інструкція

Техніка стоїть у полі. Сезон горить. Механізатор лається, дивлячись на розірваний метал. Причина простою банальна — зірваний карданний вал. Цей вузол виступає головною артерією, що передає крутний момент від ВВП (вал відбору потужності) трактора безпосередньо до навісного обладнання. Будь то важка грунтофреза, швидкісна роторна косарка чи звичайна картоплесаджалка.

Неправильний підбір карданного валу по розмірах завжди гарантує дві речі: розбиті підшипники ВВП або розірвану навпіл телескопічну трубу. Експерименти тут обходяться дорого. Мета цієї статті — дати чіткий, перевірений інженерний алгоритм вимірювання. Без зайвої лірики. Тільки сувора механіка. Сергій Ковальчук, експерт інтернет-магазину TechnoModule, 7 років практики ремонту сільгосптехніки. Розберемо агрегати на гвинтики.

Ключові параметри підбору: що потрібно знати перед покупкою

Купівня навмання — шлях до сервісного центру. Існують три стовпи правильного вибору: шліци, профіль труби та розмір хрестовини. Промах у жодному з них неприпустимий.

Тип з'єднання (кількість шліців)

Стандарти ВВП трактора диктують жорсткі правила. Найчастіше зустрічається класика — 6 шліців. Рідше виробники встановлюють 8 шліців. З боку валу прийому потужності навіски ситуація абсолютно аналогічна. Знайти та карданний вал 6 шліців купити найпростіше, адже це база для більшості популярних машин: ДТЗ, Dongfeng (Донгфенг), Lovol (Ловол), Jinma (Джинма), Xingtai (Синтай).

Рахувати шліци потрібно уважно, дивлячись прямо на торець вала, очистивши його від бруду. Помилилися на один зуб? Шліцьове з'єднання просто не налізе, робота зупиниться. Щоб техніка працювала як годинник, варто підбирати правильні запчастини до мінітракторів, звертаючи увагу на сумісність вузлів ще на етапі замовлення.

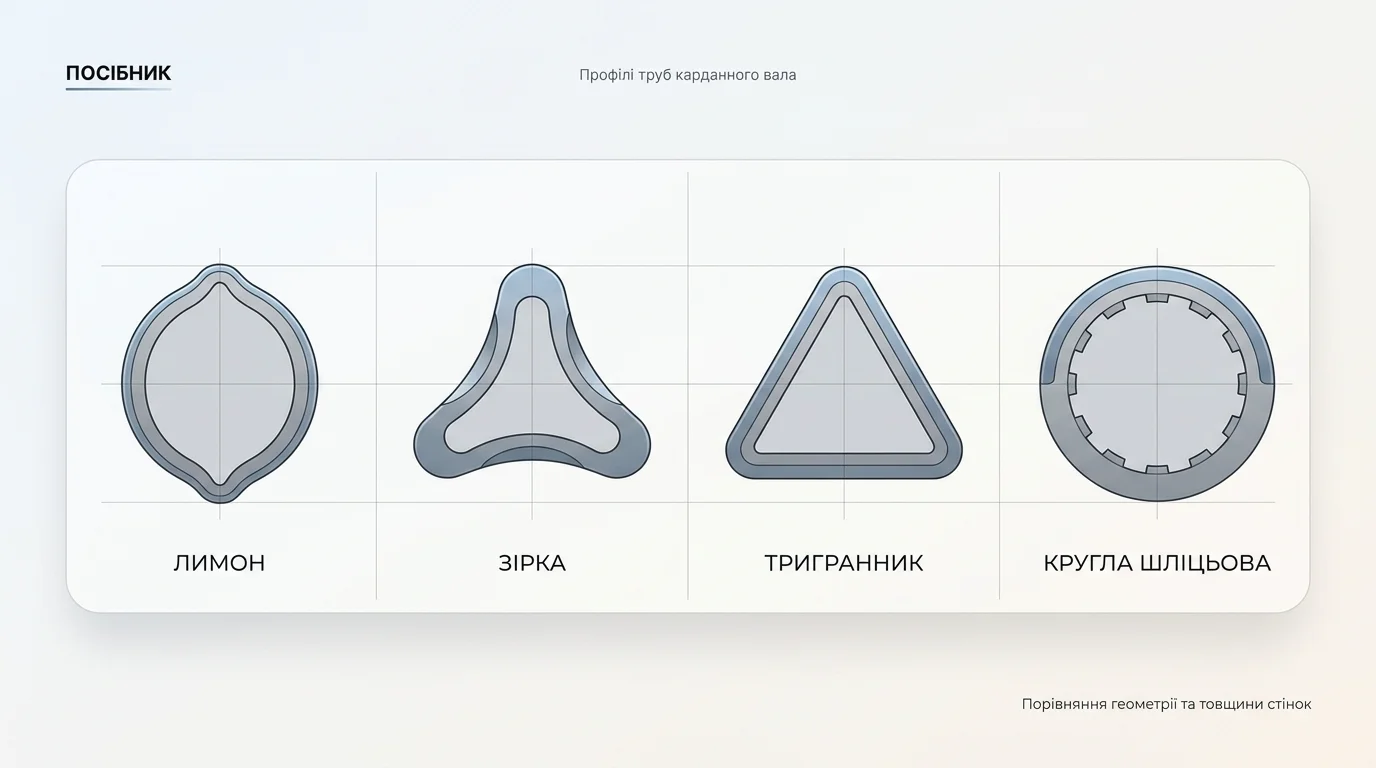

Переріз (профіль) труби кардана

Труба передає потужність. Різний профіль труби витримує кардинально різне навантаження. Розберемо детальніше:

• «Лимон» і «зірка» — створені для важких умов. Жорсткі, не бояться раптових ударів. Профіль "зірка" має багатогранну структуру, що рівномірно розподіляє навантаження.
• «Тригранник» — універсальний солдат. Підходить для середніх завдань, гарно тримає баланс.
• Кругла шліцьова труба — стара класика, проте схильна до швидкого скручування при екстремальних ривках.

Чим складніша форма, тим вища стійкість до скручування. Передача потужності вимагає міцності. Наприклад, важкий мульчер миттєво згорне круглу трубу у вузол.

Розмір хрестовини як показник потужності

Хрестовина карданного валу мінітрактора — це суглоб механізму. Розмір хрестовини (наприклад, 22х54, 24х63, 27х74.6) прямо залежить від кількості кінцевих сил (к.с.) техніки. Чашка хрестовинти та голчастий підшипник беруть на себе все шалене тертя під час обертання.

Чим потужніший агрегат використовується у полі, тим більша та масивніша потрібна хрестовина. Дрібний шарнір Гука на потужному тракторі лусне за годину інтенсивної роботи.

(Джерело: технічні регламенти експлуатації карданних передач сільськогосподарської техніки)

Як правильно виміряти довжину карданного валу: покроковий алгоритм

Міряти рулеткою "від кінця до кінця" — шлях до гарантованої поломки. Кардан має робочий хід. Телескопічна труба постійно зсувається та розсувається під час підйому-опускання навіски. Якщо проігнорувати цей люфт, при максимальному підйомі кардан впреться у вал, зігнеться сам і виламає чавунний корпус редуктора.

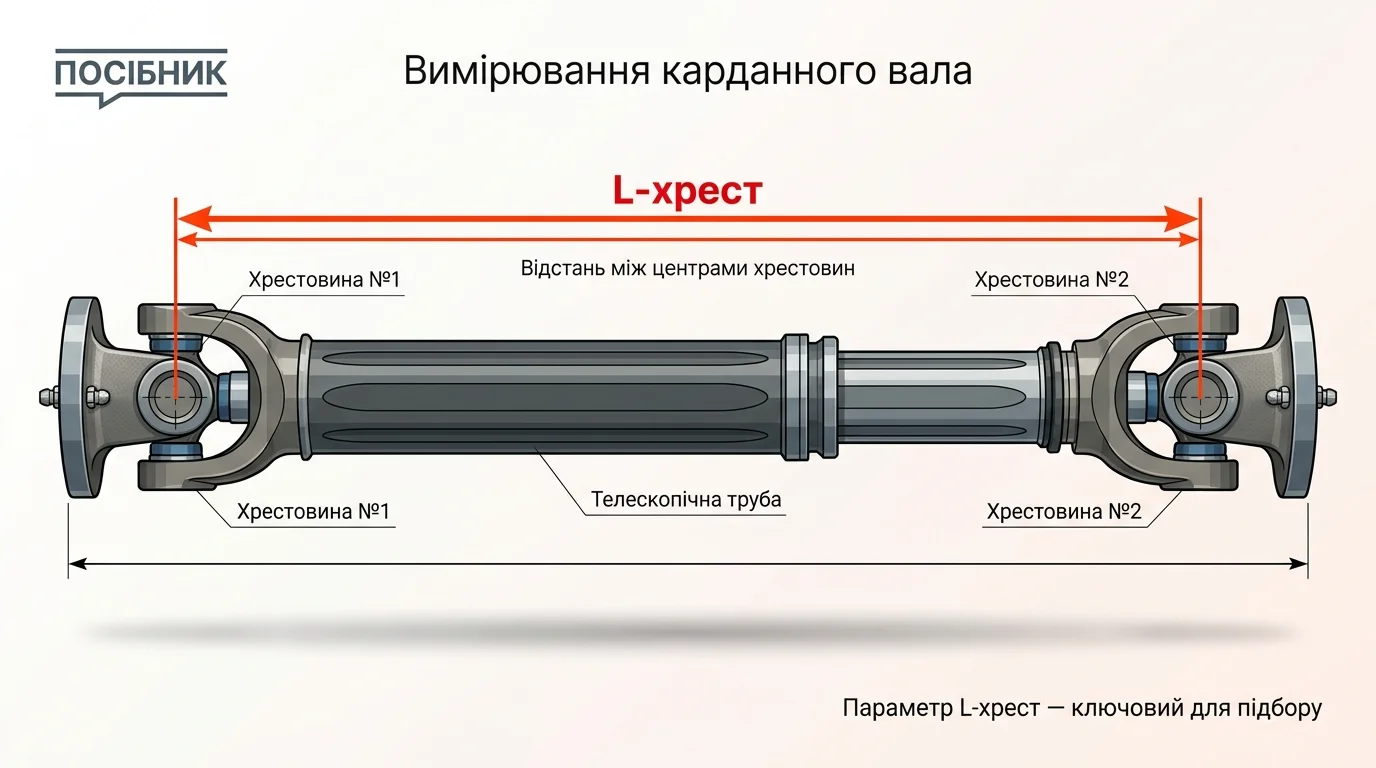

Замір по центрах хрестовин (L-хрест)

Найточніший стандарт маркування на заводах-виробниках. Береться рулетка, вимірюється точна відстань рівно від центру однієї хрестовини до центру іншої у повністю стиснутому (зібраному) стані. Саме цей показник завжди фігурує в інженерних каталогах, коли підбираються запчастини на навісне обладнання для професійного ремонту.

Загальна довжина у складеному стані (L-мін)

Довжина в складеному стані (L-мін) вимірюється на місці. Навіска опускається або піднімається так, щоб хвостовики ВВП трактора та валу навіски опинилися на мінімальній можливій відстані один від одного. Замір довжини робиться чітко між краями цих валів. Від отриманої цифри обов'язково віднімається 4-5 см на безпечний люфт. Отриманий результат — це і є необхідна L-мін.

Правило перекриття труб у розтягнутому стані

Довжина в розтягнутому стані вимагає суворого контролю. Існує золоте правило безпеки: труби кардана в будь-якому робочому положенні зобов'язані перекривати одна одну мінімум на 1/3 (а краще на половину) своєї загальної довжини. Перекриття труб рятує механізм від роз'єднання. Якщо правило порушено, під час опускання косарки в глибокий яр вал просто "розбереться" на дві окремі половини. Збирати брудні шліци назад посеред поля — сумнівне задоволення.

(Джерело: інструкції з агрегатування тракторів класу 0.6-1.4)

Перехідники та адаптери ВВП: що робити, якщо шліци не збігаються

Типова ситуація. Фермер вирішив купити нове сільгосп обладнання, привіз агрегат у гараж. На тракторі Донгфенг встановлено 6 шліців, а на імпортній косарці — 8. Паніка? Скасування польових робіт? Зовсім ні. Ситуацію миттєво рятує перехідник ВВП мінітрактора.

Види перехідників:

• Шліцева втулка (надягається поверх існуючого валу).
• Подовжувач валу (кріпиться шплінтом).
• Адаптер ВВП зі швидким зніманням (кнопкова фіксація).

Важливий нюанс, про який часто забувають. Будь-який адаптер або шліцевий вал-подовжувач неминуче збільшує загальну конструкцію на 10-15 сантиметрів. Кардан доведеться вкорочувати, акуратно відпилюючи частину труби болгаркою. Інакше відбудеться жорстке заклинювання при підйомі навіски.

Захисні муфти: коли вони обов'язкові для збереження трактора

Пряма передача потужності — це завжди серйозний ризик. Якщо масивна фреза на повному ходу ловить прихований у землі бетонний стовпчик, крутний момент миттєво рве слабку ланку. Захисна муфта — це надійний запобіжник системи. Карданні вали для сільгосптехніки без муфт функціонують лише до першого серйозного каменя.

Обгінна муфта (вільного ходу)

Створена виключно для інерційного обладнання. Роторна косарка або прес-підбирач мають величезну масу металу, що швидко обертається. Механізатор натискає зчеплення, а косарка за інерцією продовжує крутитися, штовхаючи трактор вперед. Це пряма загроза ДТП. Карданний вал з обгінною муфтою дозволяє валу вільно крутитися в холосту, не передаючи зворотне обертання на КПП трактора. Кардан для роторної косарки комплектується таким вузлом обов'язково.

Фрикційна муфта (дискова)

Правильний карданний вал для грунтофрези завжди оснащується фрикційною муфтою. Дискова муфта працює геніально просто: всередині затиснуті фрикційні диски. При сильному ударі об камінь чи пень диски починають проковзувати, знімаючи критичне навантаження з механізму. Вали редуктора залишаються абсолютно цілими. Муфта налаштовується пружинами під конкретне тягове зусилля.

Муфта зі зрізним болтом

Бюджетний, проте ефективний варіант захисту для легкого навісного (картоплесаджалка, шнек). Запобіжна муфта має спеціальний зрізний болт. Критичне навантаження різко зростає — болт миттєво зрізається, обертання повністю зупиняється. Замінили болт (процес займає дві хвилини) — поїхали працювати далі. Надійно, дешево, сердито.

(Джерело: порівняльний аналіз запобіжних пристроїв сільськогосподарських передач)

Карданні вали та перехідники для мінітракторів в наявності

Головна цінність бренду TechnoModule — реалізація виключно якісних та оригінальних запчастин. Ніякого підвального пластиліну, що гнеться руками. Дешевий китайський "нонейм" розлітається за половину сезону, залишаючи власника з купою металобрухту. У каталозі зібрано перевірений розмірний ряд для популярної техніки: ДТЗ, Dongfeng, Lovol, Jinma, Xingtai. Звісно, кардан на мінітрактор ціна варіюється залежно від профілю та потужності хрестовини, проте скупий завжди платить двічі.

Усі кардани пройшли динамічне балансування валу безпосередньо на заводі-виробнику. Жодних паразитних вібрацій, що повільно, але впевнено руйнують сальники редуктора. Продаж посилених хрестовин, вилок кардана та перехідників здійснюється окремо. Шукаєте надійні підшипники, сальники та ремені для сільгосптехніки? Кожна деталь проходить жорсткий фільтр якості перед відправкою.

Не впевнені у власних замірах? Зателефонуйте. Експерти швидко зроблять точний підбір карданного валу по розмірах конкретно під наявну зв'язку "трактор + агрегат". Без нав'язування непотрібних опцій.

Часті помилки при експлуатації карданів

Купити ідеальний, потужний вал — лише половина справи. Друга половина — не вбити новий механізм за перший робочий тиждень. Практика показує кілька критичних помилок.

Помилка перша: Робота з критичним кутом зламу. Кут зламу більше 20-35 градусів для звичайних шарнірів дорівнює смерті металу. Якщо фреза задерта в небо на максимальну висоту, а ВВП продовжує крутитися на повних обертах, хрестовина розжариться, заклинить і лусне. Вимикайте передачу обертання при різких розворотах трактора і високому підйомі навіски.

Помилка друга: Відсутність змащення. Кожна хрестовина має прес-маслянку. Тавотниця вкручена туди не для естетики. Регулярне шприцювання необхідне кожні 10-15 мотогодин активної роботи. Якісне змащення хрестовин і телескопічної труби вимиває абразивний бруд і критично знижує тертя. Своєчасне обслуговування вимагає наявності витратних матеріалів, тому фільтри та мастила для мінітракторів завжди мають стояти в гаражі із запасом.

Також ніколи не ігноруйте захисний кожух. Ланцюжок кожуха фіксується за нерухомі частини трактора. Це базова безпека — намотаний на вал одяг або серйозні травми кінцівок нікому не потрібні.

Висновок

Точний замір кількості шліців, вибір правильної труби під навантаження та суворе дотримання правила перекриття — це фундамент довгої роботи валу. Перехідники допоможуть адаптувати агрегати з різними стандартами підключення, а захисні муфти врятують дорогий редуктор від розриву. Завжди контролюйте кути зламу та регулярно змащуйте вузли.
