Ошибка на 0,1 мм — и карданный вал гарантированно становится металлоломом. Сначала появляется легкая вибрация, потом разбивает посадочные места вилки, дальше разлетается подшипник. Техника мертво стоит в разгар сезона, теряя деньги. Буквально на прошлой неделе звонит механизатор с Черкасщины: «Купил деталь, а она болтается в вилке, как карандаш в стакане». Спрашиваю, чем снимал мерки. Говорит — рулеткой. Рулеткой! Забудьте про линейки, строительные метры и глазомер. Никаких допущений. Здесь работает исключительно точный инструмент. Поэтому разберем, как подобрать крестовину карданного вала правильно, без ошибок и лишних затрат.

Когда пора менять крестовину: симптомы, которые не стоит игнорировать

Карданная передача никогда не умирает молча. Механизм всегда подает сигналы, главное — уметь слушать. Сначала возникает едва заметная вибрация при разгоне техники. Дальше появляется звонкий металлический стук при старте с места или переключении передач. Будто кто-то бьет тяжелым молотком по стальной трубе. Со временем добавляется постоянный сухой скрип под нагрузкой — это значит, что игольчатые ролики внутри уже стерлись в пыль. Игнорировать такие звуки — прямой путь к полному обрыву кардана в поле.

Остановите трактор. Залезьте под низ. Возьмитесь двумя руками за вал максимально близко к шарниру и сильно дерните вверх-вниз и в сторону. Чувствуете люфт? Слышен металлический стук? Диагноз очевиден: замена крестовины кардана неизбежна. Придется искать новые качественные запчасти к минитракторам, иначе разобьет весь дорогой узел, и ремонт обойдется в десятки раз дороже.

Два главных параметра крестовины (Формула D х L)

Любой профессиональный механик знает: все размеры крестовины карданного вала сводятся к элементарной формуле D х L. Абсолютно весь каталог крестовин карданного вала мировых производителей построен на этих двух магических цифрах. Понимаете их — подбор крестовины по размерам занимает ровно минуту.

Диаметр чашки подшипника (D) — что это такое и где находится

Это толщина самой металлической крышки, внутри которой прячутся игольчатые ролики. Именно чашка подшипника жестко запрессовывается в проушины вилки. Этот диаметр определяет критический момент: влезет ли запчасть в посадочное место с необходимым натягом. Меньший размер — деталь прокрутит. Больший — разорвет вилку при запрессовке.

Общая длина (L) — что это такое

Это габаритное расстояние между двумя противоположными концами собранного шарнира. Показатель L напрямую влияет на то, сможете ли вы вообще защелкнуть стопорное кольцо после установки детали на спецтехнику.

Подготовка к измерению

Самая частая ошибка новичков — пытаться сделать замеры прямо на грязном тракторе, не снимая узел. Грязь, куски земли, ржавчина, толстый слой старого солидола надежно прячут реальные миллиметры. Инструмент ляжет на грязь — получите ложную цифру.

Снимите поврежденный шарнир на верстак. Возьмите жесткую металлическую щетку. Счистите всю грязь до блестящего голого металла. Щедро промойте очистителем тормозов или обычным бензином. Металл должен быть идеально чистым. Только тогда измерение даст реальную картину.

Пошаговая инструкция: как правильно мерить штангенциркулем

Теперь разберем процесс на молекулы. Неправильный угол наклона губок дает существенную погрешность. Инструмент должен прилегать к металлу идеально ровно, без перекосов.

Измерение диаметра чашки (D)

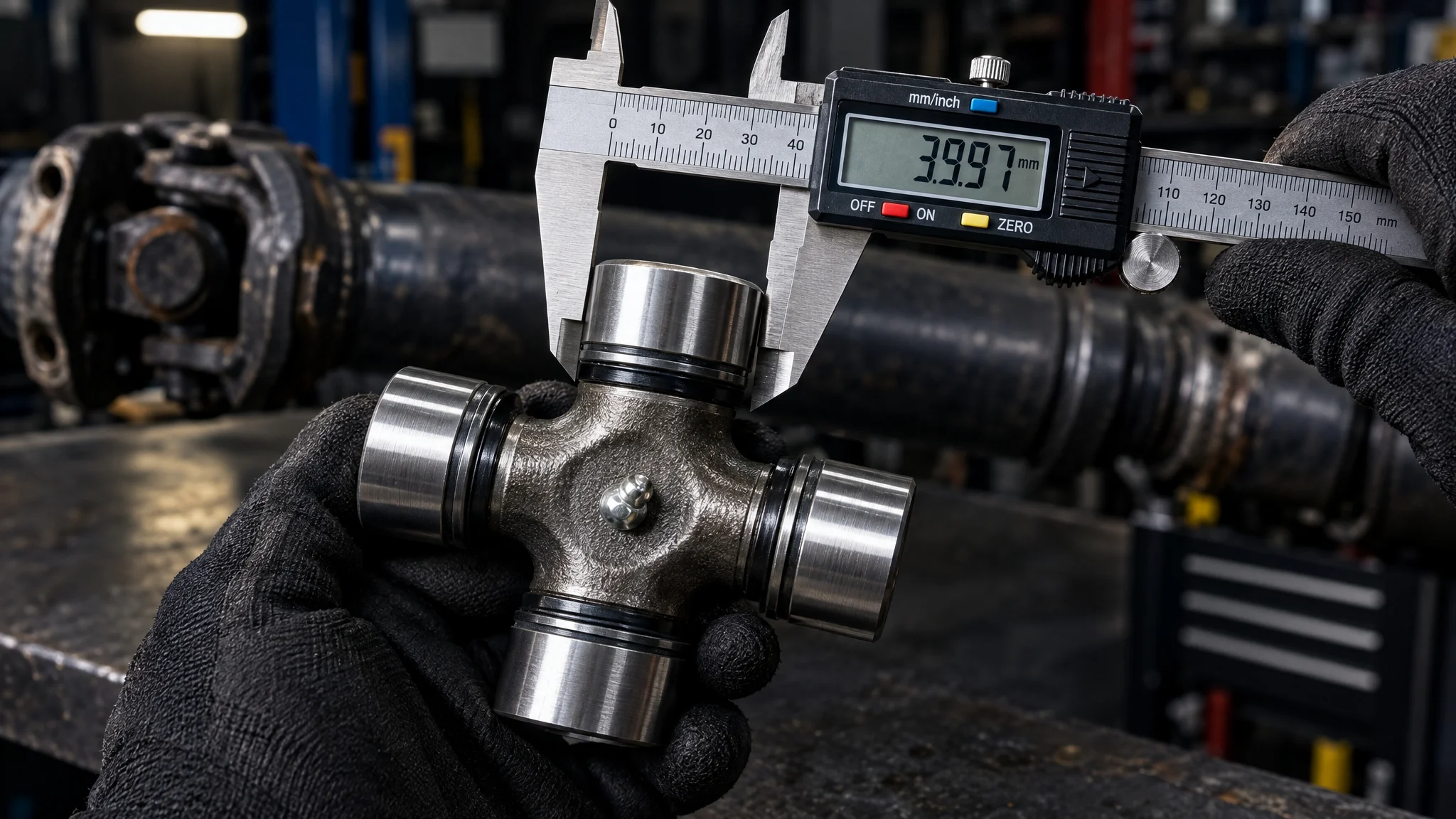

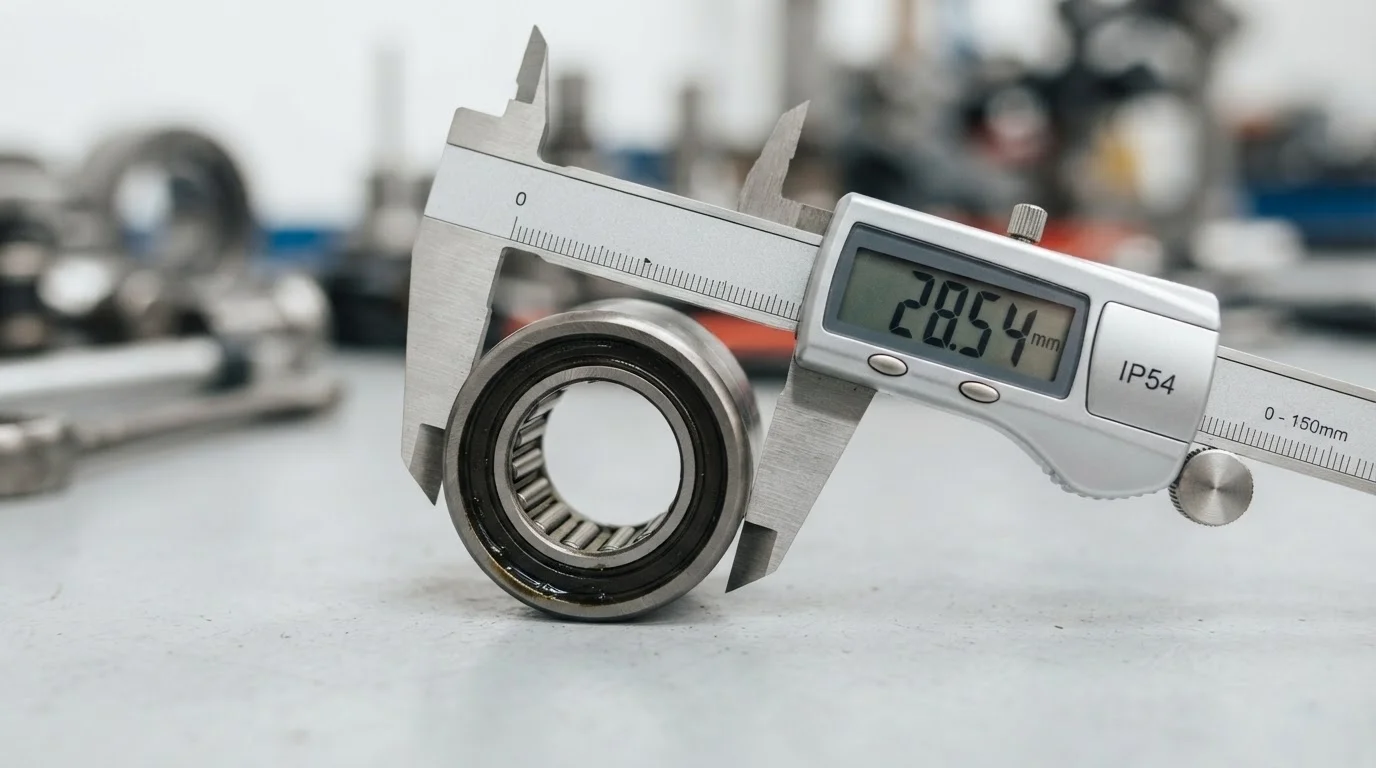

Критически важный этап — точное измерение чашки подшипника. Берем подготовленный штангенциркуль. Плотно обхватываем губками наружную стенку крышки. Теперь внимание: медленно вращаем чашку вокруг своей оси, не разжимая сильно губки инструмента. Наша задача — найти максимальное значение на шкале.

Почему именно так? Сильно изношенная деталь под нагрузкой деформируется и принимает форму эллипса. Ролики внутри выбивают стенки неравномерно. Если просто приложить инструмент один раз и попасть на узкую часть эллипса — измерить крестовину штангенциркулем получится неправильно. Вы купите меньший диаметр, и новый узел сразу уйдет в люфт.

Измерение длины в зависимости от стопорных колец (L)

Вот тут массово ошибаются те, кто делает ремонт впервые. Как правильно мерить крестовину по общей длине? Все зависит от конкретного способа ее фиксации в вилке.

Наружные стопорные кольца

Это самый надежный и классический вариант. Стопоры устанавливаются снаружи, надежно прижимая крышки к центру. В этом случае подбор крестовины по длине максимально прост: измеряем общее расстояние от плоского наружного края одной чашки до такого же плоского края противоположной. Губки прижимаем плотно, без зазоров.

Внутренние стопорные кольца

Немного более сложная инженерная история. Здесь стопоры фиксируются изнутри, опираясь на специальные канавки. Обычно такие детали устанавливают на различные запчасти на навесное оборудование — тяжелые косилки, почвофрезы, опрыскиватели. Берем инструмент и измеряем расстояние строго от внутреннего края одной канавки до внутреннего края противоположной канавки. Именно от этого миллиметража зависит, сможет ли стопор стать в свой паз.

Фиксация кернением

Отдельный случай. Стопоров здесь нет вообще. Деталь намертво фиксируется мощными ударами специального керна непосредственно по краям металлических проушин. Чтобы узнать длину, меряем расстояние от наружного края до наружного края проушин самой вилки кардана.

Топ-3 ошибки при самостоятельном подборе крестовины

За семь лет практики я видел сотни разорванных карданов. Все они — результат трех банальных ошибок.

Первая — использование строительной рулетки. Об этом преступлении против механики я уже упоминал выше. Сантиметры здесь не решают ничего, нужна ювелирная точность до сотых долей миллиметра.

Вторая — пытаться измерить изношенную шейку (шип) крестовины вместо диаметра наружной крышки. При разрушении игольчатого подшипника шип изнашивается катастрофически быстро, теряя до нескольких миллиметров толщины. Если ориентироваться на эти остатки металла, правильный подбор крестовины кардана сделать просто невозможно.

Третья — тотальное игнорирование типа стопорных колец. Человек идеально измерил диаметр и длину. Заказал деталь. Посылка приехала, механик начинает ставить, а канавок под внутренние кольца на крышках нет (потому что купил под наружные). Работа останавливается, деньги потрачены зря.

Где купить надежную крестовину карданного вала

Теперь вы вооружены знаниями. Имеете точные цифры на листе бумаги. Остается финальный и самый важный шаг — купить крестовину на кардан, которая честно отработает свой ресурс, а не рассыплется на первом же гектаре поля.

В нашем интернет-магазине TechnoModule внедрен удобный, интуитивно понятный фильтр. Заходите в каталог крестовин карданного вала, вводите свои проверенные значения D и L — система мгновенно выдает список совместимых деталей. Никакой путаницы.

Моя личная система ценностей, которую я внедрил в работу магазина, максимально жесткая: мы продаем исключительно качественные запчасти. Я лично отсеиваю поставщиков. Если металл напоминает дешевый пластилин — в нашем ассортименте этого бренда никогда не будет. Каждая карданная крестовина проходит мой внутренний технический фильтр. Деталь должна бесперебойно работать в поле под экстремальными нагрузками, сберегая нервы и деньги владельца техники.

Поэтому на наших полках лежат изделия из прочной легированной стали, оснащенные надежными сальниками для защиты от пыли. Практически все они имеют заводскую масленку для регулярного шприцевания. Не смазал вовремя шарнир — собственноручно убил механизм. Также мы предлагаем сопутствующие расходные материалы, например, долговечные подшипники, сальники и ремни для сельхозтехники, которые обеспечат комплексную надежность вашего агрегата. Актуальная цена, стопроцентное наличие на складе, оперативная доставка — мы экономим ваше время.

Популярные размеры в нашем каталоге

Для быстрой ориентации, вот самые популярные размеры чашек крестовины, которые чаще всего запрашивают аграрии:

• Крестовина 27х74.6 — абсолютная классика для трансмиссии популярных тракторов.
• Крестовина 30х88 — усиленная деталь для техники, работающей в жестких условиях.
• Крестовина 24х63 — стандартное решение для приводов небольшого навесного оборудования.

Введите полученные после измерения размеры в фильтр на нашем сайте или просто позвоните менеджеру напрямую. Мы подберем деталь ровно за 2 минуты! Продажа и отправка происходят день в день, чтобы ваша сельхозтехника вернулась в строй без задержек.

Вывод

Формула успешного ремонта кардана на самом деле очень проста. Она состоит из идеальной чистоты детали перед замерами, наличия исправного металлического штангенциркуля и четкого понимания типа фиксации стопоров. Сделали правильное измерение, выбрали надежного производителя, выполнили качественное смазывание — и идеально подобранная деталь будет служить годами. Техника создана для того, чтобы работать и приносить доход, а не стоять разобранной в гараже. Без вариантов.
