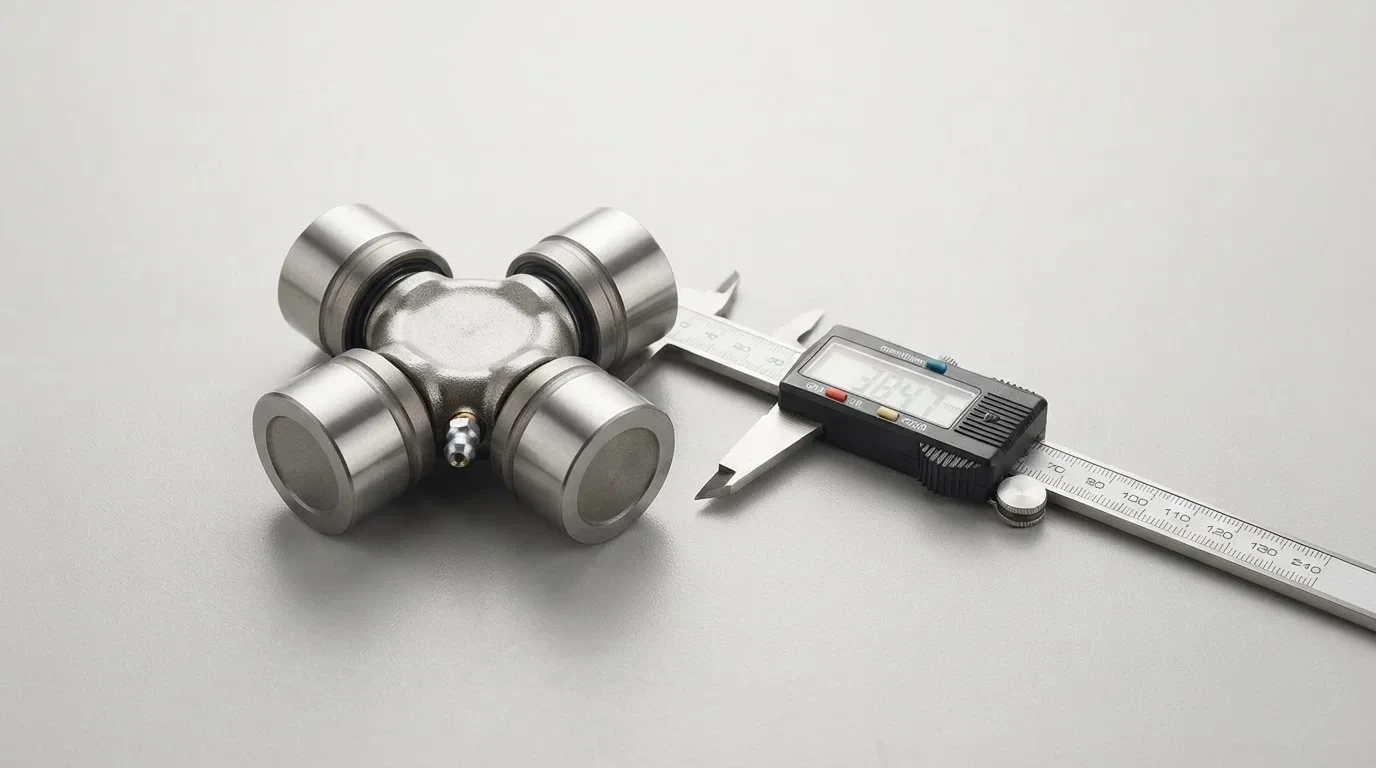

Як підібрати хрестовину карданного валу: інструкція з вимірювання штангенциркулем

Як підібрати хрестовину карданного валу: штангенциркуль вирішує все

Помилка на 0,1 мм — і карданний вал гарантовано стає металобрухтом. Спочатку з'являється легка вібрація, потім розбиває посадочні місця вилки, далі розлітається підшипник. Техніка мертво стоїть у розпал сезону, втрачаючи гроші. Буквально минулого тижня дзвонить механізатор з Черкащини: «Купив деталь, а вона бовтається у вилці, як олівець у склянці». Питаю, чим знімав мірки. Каже — рулеткою. Рулеткою! Забудьте про лінійки, будівельні метри та окомір. Жодних припущень. Тут працює виключно точний інструмент. Тому розберемо, як підібрати хрестовину карданного валу правильно, без помилок і зайвих витрат.

Коли час міняти хрестовину: симптоми, які не варто ігнорувати

Карданна передача ніколи не вмирає мовчки. Механізм завжди подає сигнали, головне — вміти слухати. Спочатку виникає ледь помітна вібрація під час розгону техніки. Далі з'являється дзвінкий металевий стукіт при старті з місця або перемиканні передач. Ніби хтось б'є важким молотком по сталевій трубі. Згодом додається постійний сухий скрип під навантаженням — це означає, що голчасті ролики всередині вже стерлися на порох. Ігнорувати такі звуки — прямий шлях до повного обриву кардана в полі.

Зупиніть трактор. Залізьте під низ. Візьміться двома руками за вал максимально близько до шарніра і сильно посмикайте вгору-вниз та вбік. Відчуваєте люфт? Чутний металевий стукіт? Діагноз очевидний: заміна хрестовини кардана неминуча. Доведеться шукати нові якісні запчастини до мінітракторів, інакше розіб'є весь дорогий вузол, і ремонт обійдеться в десятки разів дорожче.

Два головні параметри хрестовини (Формула D х L)

Будь-який професійний механік знає: усі розміри хрестовини карданного валу зводяться до елементарної формули D х L. Абсолютно весь каталог хрестовин карданного валу світових виробників побудований на цих двох магічних цифрах. Розумієте їх — підбір хрестовини за розмірами займає рівно хвилину.

Діаметр чашки підшипника (D) — що це таке і де знаходиться

Це товщина самої металевої кришки, всередині якої ховаються голчасті ролики. Саме чашка підшипника жорстко запресовується у вушка вилки. Цей діаметр визначає критичний момент: чи влізе запчастина в посадкове місце з необхідним натягом. Менший розмір — деталь прокрутить. Більший — розірве вилку при запресовуванні.

Загальна довжина (L) — що це таке

Це габаритна відстань між двома протилежними кінцями зібраного шарніра. Показник L безпосередньо впливає на те, чи зможете ви взагалі заклацнути стопорне кільце після встановлення деталі на спецтехніку.

Підготовка до вимірювання

Найчастіша помилка новачків — намагатися зробити заміри прямо на брудному тракторі, не знімаючи вузол. Бруд, шматки землі, іржа, товстий шар старого солідолу надійно ховають реальні міліметри. Інструмент ляже на бруд — отримаєте хибну цифру.

Зніміть пошкоджений шарнір на верстак. Візьміть жорстку металеву щітку. Зчистіть весь бруд до блискучого голого металу. Щедро промийте очищувачем гальм або звичайним бензином. Метал має бути ідеально чистим. Лише тоді вимір дасть реальну картину.

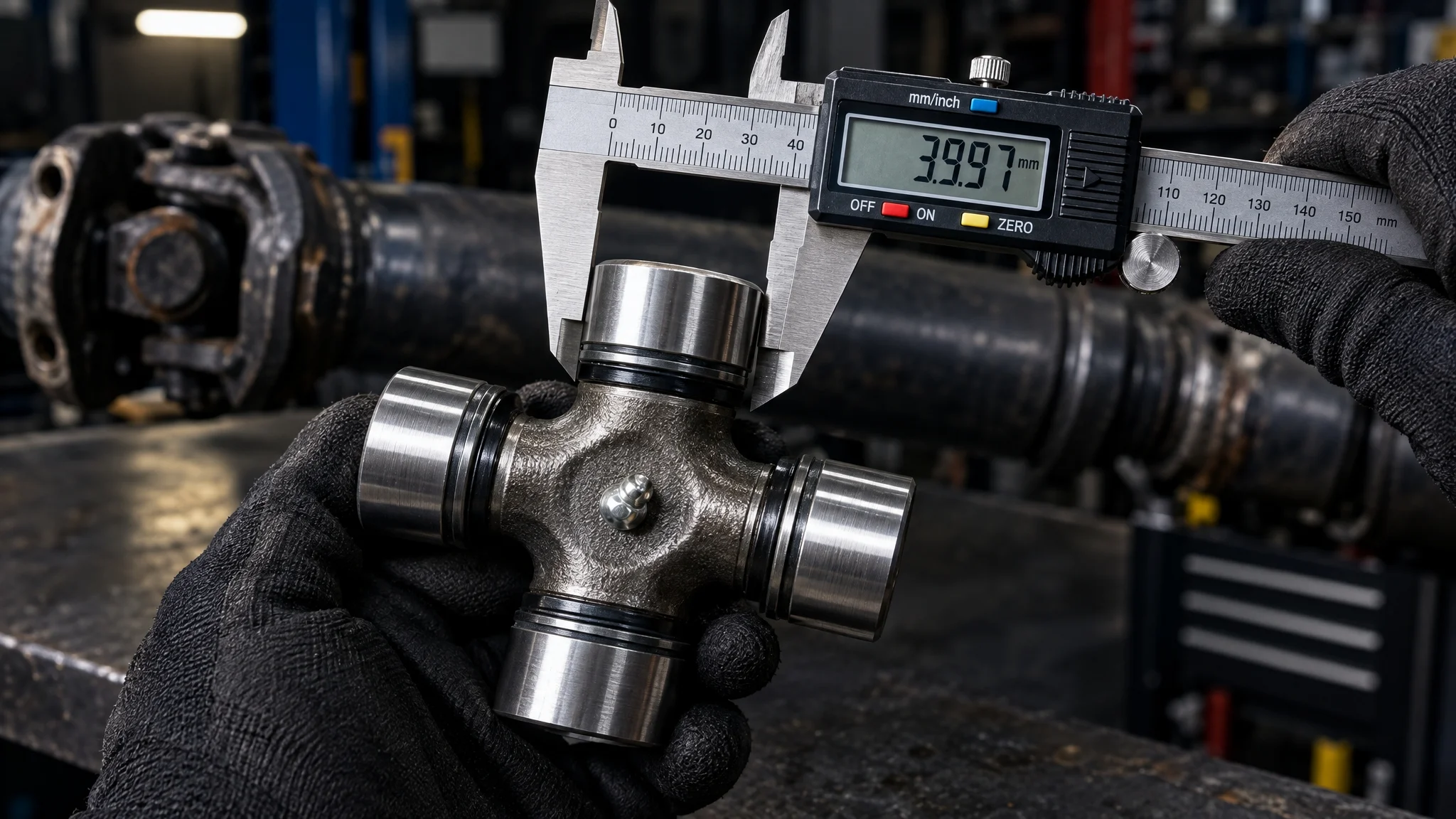

Покрокова інструкція: як правильно міряти штангенциркулем

Тепер розберемо процес на молекули. Неправильний кут нахилу губок дає суттєву похибку. Інструмент повинен прилягати до металу ідеально рівно, без перекосів.

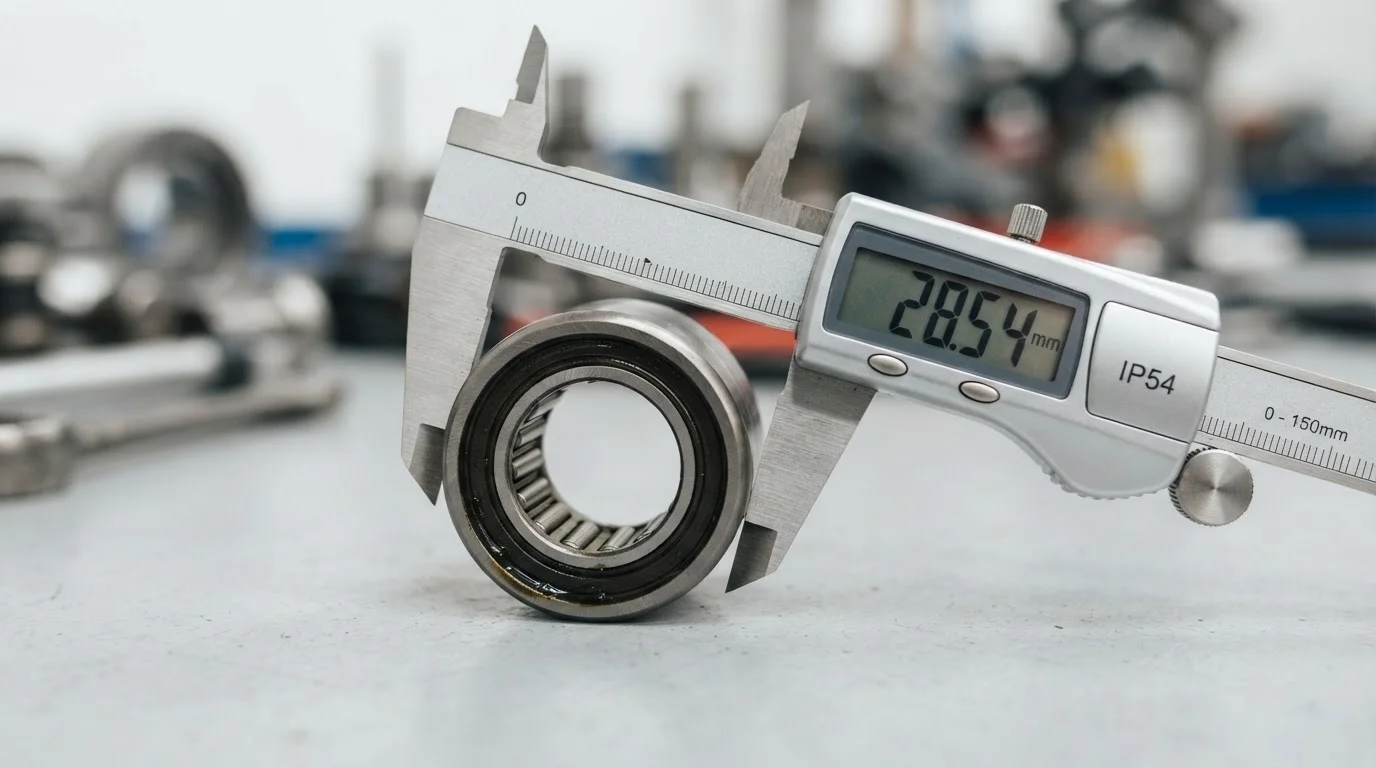

Вимірювання діаметра чашки (D)

Критично важливий етап — точне вимірювання чашки підшипника. Беремо підготовлений штангенциркуль. Щільно обхоплюємо губками зовнішню стінку кришки. Тепер увага: повільно обертаємо чашку навколо своєї осі, не розтискаючи сильно губок інструмента. Наше завдання — знайти максимальне значення на шкалі.

Чому саме так? Сильно зношена деталь під навантаженням деформується і набуває форми еліпса. Ролики всередині вибивають стінки нерівномірно. Якщо просто прикласти інструмент один раз і потрапити на вузьку частину еліпса — виміряти хрестовину штангенциркулем вийде неправильно. Ви купите менший діаметр, і новий вузол одразу піде в люфт.

Вимірювання довжини залежно від стопорних кілець (L)

Ось тут масово помиляються ті, хто робить ремонт вперше. Як правильно міряти хрестовину по загальній довжині? Усе залежить від конкретного способу її фіксації у вилці.

Зовнішні стопорні кільця

Це найнадійніший і найкласичніший варіант. Стопори встановлюються ззовні, надійно притискаючи кришки до центру. У цьому випадку підбір хрестовини по довжині максимально простий: вимірюємо загальну відстань від плоского зовнішнього краю однієї чашки до такого ж плоского краю протилежної. Губки притискаємо щільно, без зазорів.

Внутрішні стопорні кільця

Трохи складніша інженерна історія. Тут стопори фіксуються зсередини, спираючись на спеціальні канавки. Зазвичай такі деталі встановлюють на різноманітне запчастини на навісне обладнання — важкі косарки, ґрунтофрези, обприскувачі. Беремо інструмент і вимірюємо відстань суворо від внутрішнього краю однієї канавки до внутрішнього краю протилежної канавки. Саме від цього міліметражу залежить, чи зможе стопор стати у свій паз.

Фіксація керненням

Окремий випадок. Стопорів тут немає взагалі. Деталь намертво фіксується потужними ударами спеціального керна безпосередньо по краях металевих вушок. Щоб дізнатися довжину, міряємо відстань від зовнішнього краю до зовнішнього краю вушок самої вилки кардана.

Топ-3 помилки при самостійному підборі хрестовини

За сім років практики я бачив сотні розірваних карданів. Усі вони — результат трьох банальних помилок.

Перша — використання будівельної рулетки. Про цей злочин проти механіки я вже згадував вище. Сантиметри тут не вирішують нічого, потрібна ювелірна точність до сотих часток міліметра.

Друга — намагатися виміряти зношену шийку (шип) хрестовини замість діаметра зовнішньої кришки. Під час руйнування голчастого підшипника шип зношується катастрофічно швидко, втрачаючи до кількох міліметрів товщини. Якщо орієнтуватися на ці залишки металу, правильний підбір хрестовини кардана зробити просто неможливо.

Третя — тотальне ігнорування типу стопорних кілець. Людина ідеально виміряла діаметр і довжину. Замовила деталь. Посилка приїхала, механік починає ставити, а канавок під внутрішні кільця на кришках немає (бо купив під зовнішні). Робота зупиняється, гроші витрачені дарма.

Де купити надійну хрестовину карданного валу

Тепер ви озброєні знаннями. Маєте точні цифри на аркуші паперу. Залишається фінальний і найважливіший крок — купити хрестовину на кардан, яка чесно відпрацює свій ресурс, а не розсиплеться на першому ж гектарі поля.

У нашому інтернет-магазині TechnoModule впроваджено зручний, інтуїтивно зрозумілий фільтр. Заходите в каталог хрестовин карданного валу, вводите свої перевірені значення D та L — система миттєво видає список сумісних деталей. Ніякої плутанини.

Моя особиста система цінностей, яку я впровадив у роботу магазину, максимально жорстка: ми продаємо виключно якісні запчастини. Я особисто відсіюю постачальників. Якщо метал нагадує дешевий пластилін — у нашому асортименті цього бренду ніколи не буде. Кожна карданна хрестовина проходить мій внутрішній технічний фільтр. Деталь має безперебійно працювати в полі під екстремальними навантаженнями, зберігаючи нерви та гроші власника техніки.

Тому на наших полицях лежать вироби з міцної легованої сталі, оснащені надійними сальниками для захисту від пилу. Практично всі вони мають заводську маслянку для регулярного шприцювання. Не змастив вчасно шарнір — власноруч убив механізм. Також ми пропонуємо супутні витратні матеріали, наприклад, довговічні підшипники, сальники і ремені для сільгосптехніки, які забезпечать комплексну надійність вашого агрегату. Актуальна ціна, стовідсоткова наявність на складі, оперативна доставка — ми економимо ваш час.

Популярні розміри в нашому каталозі

Для швидкої орієнтації, ось найпопулярніші розміри чашок хрестовини, які найчастіше запитують аграрії:

• Хрестовина 27х74.6 — абсолютна класика для трансмісії популярних тракторів.
• Хрестовина 30х88 — посилена деталь для техніки, що працює в жорстких умовах.
• Хрестовина 24х63 — стандартне рішення для приводів невеликого навісного обладнання.

Введіть отримані після вимірювання розміри у фільтр на нашому сайті або просто зателефонуйте менеджеру напряму. Ми підберемо деталь рівно за 2 хвилини! Продаж і відправка відбуваються день у день, щоб ваша сільгосптехніка повернулася в стрій без затримок.

Висновок

Формула успішного ремонту кардана насправді дуже проста. Вона складається з ідеальної чистоти деталі перед замірами, наявності справного металевого штангенциркуля та чіткого розуміння типу фіксації стопорів. Зробили правильний вимір, вибрали надійного виробника, виконали якісне змащування — і ідеально підібрана деталь служитиме роками. Техніка створена для того, щоб працювати й приносити дохід, а не стояти розібраною в гаражі. Без варіантів.
