Регулировка зазоров клапанов китайского дизельного двигателя

Регулировка зазоров клапанов на китайском дизельном двигателе: от правильного щупа до первого запуска

Случалось ли вам часами дергать ручной стартер холодным утром, пытаясь оживить технику перед выездом в поле? Многие владельцы в такой ситуации начинают искать сложные неисправности: покупают дорогие распылители форсунок, разбирают топливный насос, меняют плунжерные пары. Однако истинная причина часто оказывается гораздо проще. Элементарный зазор клапанов на дизельном мотоблоке способен полностью остановить работу, если он выходит за пределы заводских допусков.

Меня зовут Сергей Ковальчук. За семь лет работы экспертом в интернет-магазине TechnoModule я провел сотни диагностик и видел последствия халатного отношения к технике. Моя главная цель — помочь вам избежать простоев и дорогостоящего ремонта. Эта инструкция создана для того, чтобы вы могли самостоятельно провести регулировку зазоров клапанов китайского дизеля, имея под рукой минимум инструментов. Она подходит для широкого ряда популярных агрегатов: 170F, 178F, 186F, 192F, R195. Мы разберем каждый этап, чтобы ваш двигатель работал стабильно и безотказно.

Зачем и как часто нужно регулировать клапаны на дизеле?

Когда двигатель работает, его металлические детали нагреваются до высоких температур и расширяются. Это базовый закон физики. Именно тепловой зазор дизельного двигателя компенсирует это расширение, позволяя механизму газораспределения работать корректно. Если зазора нет, разогретый металл удлиняется, и клапан не может плотно прижаться к своему седлу. Через образовавшуюся щель раскаленные газы под огромным давлением вырываются наружу. Компрессия резко падает, и нормальная работа агрегата становится невозможной.

Регламент обслуживания в моточасах

Новый дизельный двигатель требует особого внимания. В первые десятки часов работы происходит интенсивная притирка деталей: металлические поверхности сглаживаются, прокладки дают усадку. Поэтому первая обязательная настройка проводится сразу после того, как завершена обкатка (примерно через 20–30 часов эксплуатации). Далее техническое обслуживание дизельного мотоблока требует проверки механизма каждые 300–500 моточасов. Если агрегат регулярно работает с тяжелой нагрузкой, например, с фрезой на плотном грунте, интервал стоит сократить.

Признаки сбитых зазоров

Определить проблему можно по нескольким характерным симптомам. Опытный механик обращает внимание на такие изменения в работе:

• Тяжелый запуск на холодную. Стартер вращает коленвал с нормальной скоростью, топливо поступает в камеру сгорания, но вспышки не происходит.
• Потеря мощности. Исчезает привычная тяга, двигатель быстро перегревается и глохнет даже во время выполнения стандартных задач.
• Жесткая работа механизма. Появляется отчетливый звонкий металлический стук в верхней части цилиндра, который усиливается с повышением оборотов.
• Сизый дым. Несгоревшее дизельное топливо выбрасывается в выхлопную систему, образуя густой дым.

Чем грозит езда без настройки

Игнорирование проблемы приводит к серьезным поломкам. Зажатый зазор означает, что тарелка клапана постоянно находится под воздействием раскаленных газов. Она плавится и прогорает вместе с седлом. Восстановление потребует снятия головки блока и длительной притирки новых деталей. Если же зазор слишком большой, возникают ударные нагрузки, которые разбивают торцы стержней. Страдает штанга толкателя и само коромысло.

В такие моменты критически важно использовать надежные комплектующие. Моя система ценностей, как и всего магазина TechnoModule, заключается в том, что мы предлагаем исключительно качественные запчасти для двигателей, которые реально отрабатывают свой ресурс. Однако даже лучший металл не выдержит, если нарушить правила эксплуатации.

Состояние теплового зазора	Симптомы во время работы	Последствия для деталей двигателя
Меньше нормы (зажат)	Тяжелый пуск, сильное падение тяги, неравномерные хлопки в выхлопную трубу.	Прогар тарелки и седла, потеря компрессии, необходимость ремонта ГБЦ.
Больше нормы (ослаблен)	Громкий металлический стук под крышкой, повышенная вибрация мотора.	Разбивание торцов деталей, износ коромысел, деформация толкателей.
В пределах заводских допусков	Ровная работа, стабильная тяга, легкий запуск при любой погоде.	Максимальный ресурс, предусмотренный производителем, минимальный износ.

Подготовка к работе: что должно быть под рукой?

Успех ремонта наполовину зависит от правильной подготовки. Вам не понадобится специализированное оборудование дилерского центра, но базовый инструмент должен быть качественным.

Как выбрать правильный щуп

Главная ошибка — использование дешевых измерительных пластин сомнительного происхождения. Они часто имеют неточную толщину и быстро деформируются. Профессиональный щуп для регулировки клапанов должен иметь шаг толщины 0.05 мм. Только точный набор щупов позволит выполнить настройку без погрешностей, что критически важно для дизеля.

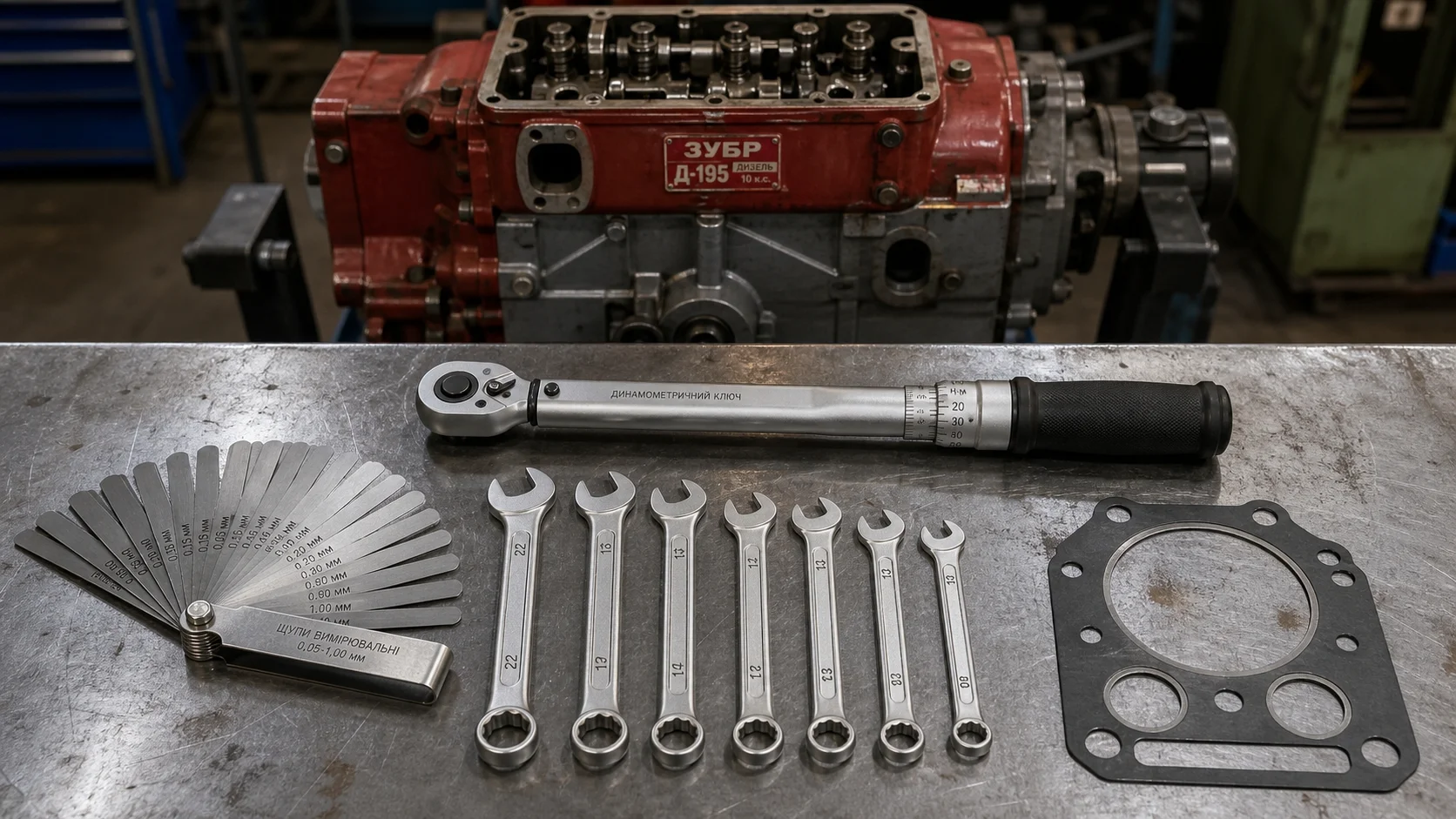

Набор инструментов

Для работы необходимо подготовить:

• Гаечный ключ на 10, 12 и 14 миллиметров.
• Торцевой ключ или набор головок для удобного демонтажа деталей.
• Динамометрический ключ для безопасного затягивания крепежей.
• Плоская отвертка с прочным жалом.
• Чистая ветошь для удаления масла и грязи.
• Новая прокладка клапанной крышки.

Если при осмотре вы заметите износ других элементов, их лучше заменить сразу, подобрав проверенные запчасти к минитракторам, чтобы быть уверенными в надежности всего механизма.

Обязательное условие — температурный режим

Все измерения и корректировки выполняются исключительно на холодном двигателе. Температура металла должна находиться в пределах +15...+25°C. Нагретый агрегат изменит геометрию деталей. Если выставить зазоры на горячем моторе, после остывания они исчезнут, и техника просто не запустится.

Таблица номинальных тепловых зазоров для китайских двигателей

Параметры настройки зависят от конструкции агрегата. Двигатели с разным типом охлаждения имеют разные температурные режимы, что напрямую влияет на расширение металла.

Для дизелей воздушного охлаждения (170F – 192F)

Одноцилиндровый мотор с воздушным охлаждением работает в более напряженном тепловом режиме. Зазоры впускного и выпускного клапана здесь строго регламентированы. Впускной клапан охлаждается потоком свежего воздуха, поэтому его зазор меньше и составляет 0.10–0.15 миллиметра. Выпускной клапан принимает на себя удар раскаленных выхлопных газов, расширяется сильнее, поэтому требует зазора 0.15–0.20 мм.

Для тяжелых дизелей водяного охлаждения (R180 – R195)

Крупные моторы с жидкостной системой охлаждения имеют более массивные детали газораспределительного механизма. Теплоотдача здесь эффективнее, но размер деталей требует иных допусков. Обычно для таких агрегатов устанавливают 0.20–0.25 мм на впуск и 0.25–0.30 мм на выпуск.

Модель двигателя / Тип охлаждения	Зазор впускного клапана (мм)	Зазор выпускного клапана (мм)	Особенности настройки
170F / 178F (Воздушное)	0.10 - 0.15	0.15 - 0.20	Базовый китайский дизель для легкой техники.
186F / 188F (Воздушное)	0.10 - 0.15	0.15 - 0.20	Требует высокой точности из-за повышенных нагрузок.
R180 / R190 (Водяное)	0.20 - 0.25	0.25 - 0.30	Массивная ГБЦ, расширение деталей происходит медленнее.
R195 (Водяное)	0.25 - 0.30	0.30 - 0.35	Самый тяжелый класс, максимальные значения допусков.

Пошаговая инструкция по регулировке клапанов

Теперь переходим непосредственно к механике. Эта пошаговая инструкция по настройке грм поможет вам выполнить работу точно и без ошибок.

Шаг 1. Демонтаж элементов и снятие клапанной крышки

Перед началом разборки тщательно очистите пространство вокруг головки блока цилиндров. Используйте щетку, чтобы удалить пыль и грязь. Если на крышке установлен декомпрессор, осторожно снимите его механизм. Затем открутите крепежные болты. Снимается клапанная крышка достаточно легко, после чего её нужно отложить на чистую ветошь, чтобы избежать попадания песка внутрь.

Шаг 2. Поиск Верхней Мертвой Точки (ВМТ) такта сжатия

Это важнейший этап. Ошибка здесь сведет на нет всю дальнейшую работу. Ваша задача — найти такт сжатия, когда оба канала плотно закрыты. Медленно прокручивайте маховик по часовой стрелке. На его корпусе есть специальные отметки — метка Т или метка 0. Совместите их с указателем на блоке.

Главный критерий правильного положения: поиск верхней мертвой точки вмт завершен успешно, если оба коромысла имеют небольшой свободный ход от руки. Если они зажаты, вы попали на такт выпуска. В таком случае просто сделайте еще один полный оборот маховика.

Шаг 3. Проверка текущих зазоров

Возьмите измерительный щуп соответствующей толщины. Вставьте его между торцом стержня и пяткой коромысла. Правильное ощущение при проверке — это легкое упругое закусывание металла. Щуп не должен болтаться свободно, но и не должен сгибаться от чрезмерного усилия. Если пластина проходит слишком легко или вообще не вставляется, требуется немедленная корректировка.

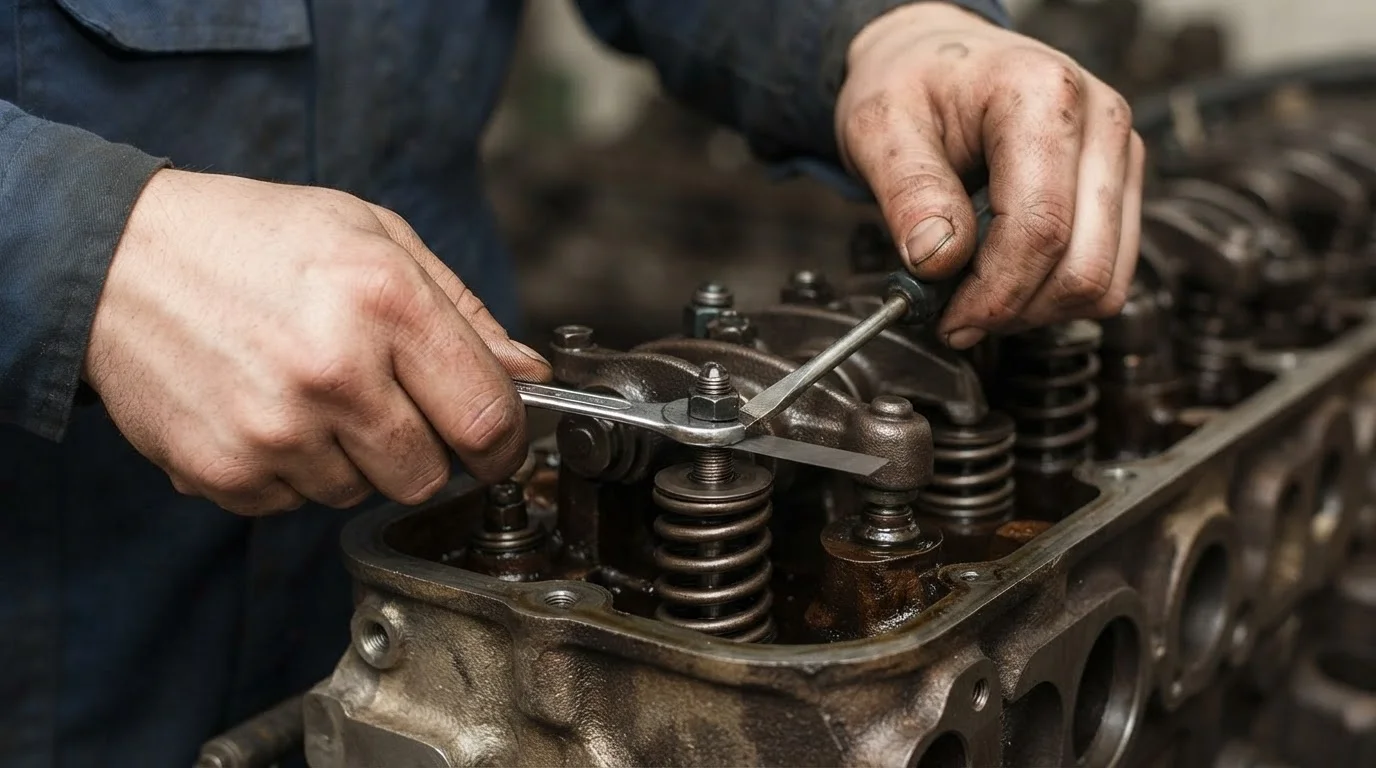

Шаг 4. Настройка впускного и выпускного клапана

Как выставить клапана на китайском дизеле правильно? Возьмите накидной ключ и немного отпустите фиксирующую контргайку. Вставьте плоскую отвертку в шлиц, где расположен регулировочный винт. Поместите щуп между деталями. Аккуратно поворачивайте винт отверткой, пока не почувствуете правильное сопротивление щупа. Такая настройка клапанов 178f 186f требует работы двумя руками, чтобы надежно контролировать процесс.

Шаг 5. Затягивание контргайки и контрольный замер

Во время затягивания контргайки микроскопический люфт в резьбе выбирается, и зазор может измениться. Поэтому крепко держите винт отверткой, пока затягиваете гайку ключом. После фиксации обязательно проведите контрольный замер. Прокрутите маховик ручным стартером несколько раз, снова выставьте метки и проверьте зазоры щупом. Если параметры сохранились, установка выполнена успешно. В противном случае порядок настройки дизеля 186f придется повторить.

Частые ошибки новичков при настройке дизеля

Работая с клиентами, я регулярно сталкиваюсь с последствиями неправильного обслуживания. Многие пытаются найти регулировку клапанов генератора видео в интернете, но экран не передает тактильных ощущений, которые необходимы для точной работы.

Настройка на такте выпуска

Это самая распространенная ошибка. Человек видит метку на маховике и сразу начинает крутить винты, не проверив свободный ход коромысел. В результате настройка происходит на такте выпуска, когда один из каналов немного приоткрыт кулачком распределительного вала. После такого ремонта двигатель полностью теряет компрессию и не запускается.

Перетягивание шпилек и срыв резьбы

Чрезмерное усилие при затягивании крепежей приводит к срыву резьбы в алюминиевом блоке. Всегда контролируйте усилие, в идеале используя динамометрический ключ. Если резьба уже сорвана, придется снимать узел и устанавливать ремонтную шпильку.

Игнорирование очистки

Если не очистить двигатель перед разборкой, абразивная грязь попадет под крышку, а затем в масляную систему. Это приведет к быстрому износу вкладышей и шеек коленчатого вала. Чистота рабочего места — залог долговечности. Также не забывайте, что качественная смазка продлевает жизнь агрегату, поэтому стоит своевременно менять фильтры и масла для минитракторов.

Обратная сборка и первый тестовый запуск

После завершения настроек переходим к финальному этапу. Сборка проводится в обратной последовательности, но с соблюдением нескольких важных правил.

Установка прокладки и использование герметика

Старую, затвердеввшую прокладку необходимо заменить. Устанавливайте новую паронитовую или резиновую деталь на идеально чистую и сухую поверхность. Избегайте чрезмерного использования силиконового герметика. Его излишки могут оторваться, попасть в поддон и забить сетку маслоприемника, что спровоцирует масляное голодание двигателя.

Оценка работы двигателя на слух

Когда демонтаж и сборка завершены, наступает время проверки. Правильный первый запуск после регулировки должен быть плавным, без резкого повышения оборотов. Дайте двигателю поработать на холостом ходу. Исправный агрегат работает с характерным мягким цоканьем форсунки. Полное отсутствие стука металла о металл подтверждает правильность выполненной работы. Двигатель должен мгновенно реагировать на рычаг газа, а выхлоп должен быть чистым, без сизых облаков.

Заключение

Процедура настройки газораспределительного механизма требует внимательности, чистоты и базового понимания механики. Точно выставленный зазор сохраняет ресурс двигателя, обеспечивает экономию топлива и гарантирует надежную работу техники в самых тяжелых условиях. Регулярное обслуживание защитит вас от непредвиденных поломок в разгар сезона. Если же при осмотре вы обнаружите, что детали имеют критический износ, стоит установить новые запчасти для мотоблока, чтобы техника работала бесперебойно и приносила результат.
