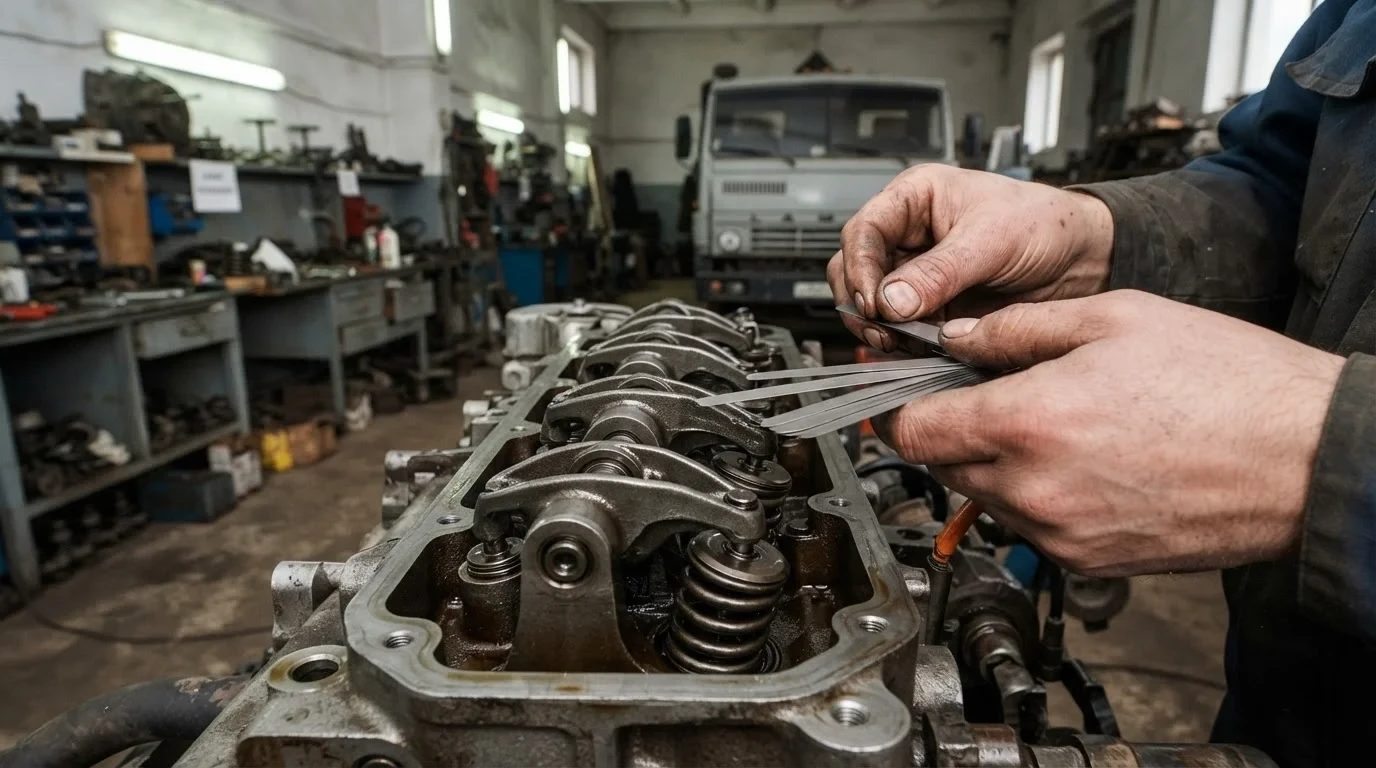

Регулювання зазорів клапанів китайського дизельного двигуна

Регулювання зазорів клапанів на китайському дизельному двигуні: від правильного щупа до першого запуску

Чи траплялося вам годинами смикати ручний стартер холодним ранком, намагаючись оживити техніку перед виїздом у поле? Багато власників у такій ситуації починають шукати складні несправності: купують дорогі розпилювачі форсунок, розбирають паливний насос, міняють плунжерні пари. Проте справжня причина часто виявляється набагато простішою. Елементарний зазор клапанів на дизельному мотоблоці здатен повністю зупинити роботу, якщо він виходить за межі заводських допусків.

Мене звати Сергій Ковальчук. За сім років роботи експертом в інтернет-магазині TechnoModule я провів сотні діагностик і бачив наслідки недбалого ставлення до техніки. Моя головна мета — допомогти вам уникнути простоїв і дорогого ремонту. Ця інструкція створена для того, щоб ви могли самостійно провести регулювання зазорів клапанів китайський дизель, маючи під рукою мінімум інструментів. Вона підходить для широкого ряду популярних агрегатів: 170F, 178F, 186F, 192F, R195. Ми розберемо кожен етап, щоб ваш двигун працював стабільно і безвідмовно.

Навіщо і як часто потрібно регулювати клапани на дизелі?

Коли двигун працює, його металеві деталі нагріваються до високих температур і розширюються. Це базовий закон фізики. Саме тепловий зазор дизельного двигуна компенсує це розширення, дозволяючи механізму газорозподілу працювати коректно. Якщо зазору немає, розігрітий метал подовжується, і клапан не може щільно притиснутися до свого сідла. Через утворену щілину розпечені гази під величезним тиском вириваються назовні. Компресія різко падає, і нормальна робота агрегату стає неможливою.

Регламент обслуговування в мотогодинах

Новий дизельний двигун вимагає особливої уваги. У перші десятки годин роботи відбувається інтенсивне притирання деталей: металеві поверхні згладжуються, прокладки дають усадку. Тому перше обов'язкове налаштування проводиться відразу після того, як завершена обкатка (приблизно через 20–30 годин експлуатації). Далі технічне обслуговування дизельного мотоблока вимагає перевірки механізму кожні 300–500 мотогодин. Якщо агрегат регулярно працює з важким навантаженням, наприклад, з фрезою на щільному ґрунті, інтервал варто скоротити.

Ознаки збитих зазорів

Визначити проблему можна за кількома характерними симптомами. Досвідчений механік звертає увагу на такі зміни в роботі:

• Важкий запуск на холодну. Стартер обертає колінвал із нормальною швидкістю, паливо надходить у камеру згоряння, але спалаху не відбувається.
• Втрата потужності. Зникає звична тяга, двигун швидко перегрівається і глухне навіть під час виконання стандартних завдань.
• Жорстка робота механізму. З’являється виразний дзвінкий металевий стукіт у верхній частині циліндра, який посилюється з підвищенням обертів.
• Сизий дим. Незгоріле дизельне паливо викидається у вихлопну систему, утворюючи густий дим.

Чим загрожує їзда без налаштування

Ігнорування проблеми призводить до серйозних поломок. Затиснутий зазор означає, що тарілка клапана постійно перебуває під впливом розпечених газів. Вона плавиться і прогорає разом із сідлом. Відновлення вимагатиме зняття головки блоку та тривалого притирання нових деталей. Якщо ж зазор занадто великий, виникають ударні навантаження, які розбивають торці стрижнів. Страждає штанга штовхача та саме коромисло.

У такі моменти критично важливо використовувати надійні комплектуючі. Моя система цінностей, як і всього магазину TechnoModule, полягає в тому, що ми пропонуємо виключно якісні запчастини для двигунів, які реально відпрацьовують свій ресурс. Проте навіть найкращий метал не витримає, якщо порушити правила експлуатації.

Стан теплового зазору	Симптоми під час роботи	Наслідки для деталей двигуна
Менший за норму (затиснутий)	Важкий пуск, сильне падіння тяги, нерівномірні хлопки у вихлопну трубу.	Прогар тарілки та сідла, втрата компресії, необхідність ремонту ГБЦ.
Більший за норму (прослаблений)	Гучний металевий стукіт під кришкою, підвищена вібрація мотора.	Розбивання торців деталей, знос коромисел, деформація штовхачів.
У межах заводських допусків	Рівна робота, стабільна тяга, легкий запуск за будь-якої погоди.	Максимальний ресурс, передбачений виробником, мінімальний знос.

Підготовка до роботи: що має бути під рукою?

Успіх ремонту наполовину залежить від правильної підготовки. Вам не знадобиться спеціалізоване обладнання дилерського центру, але базовий інструмент має бути якісним.

Як вибрати правильний щуп

Головна помилка — використання дешевих вимірювальних пластин сумнівного походження. Вони часто мають неточну товщину і швидко деформуються. Професійний щуп для регулювання клапанів повинен мати крок товщини 0.05 мм. Тільки точний набір щупів дозволить виконати налаштування без похибок, що критично важливо для дизеля.

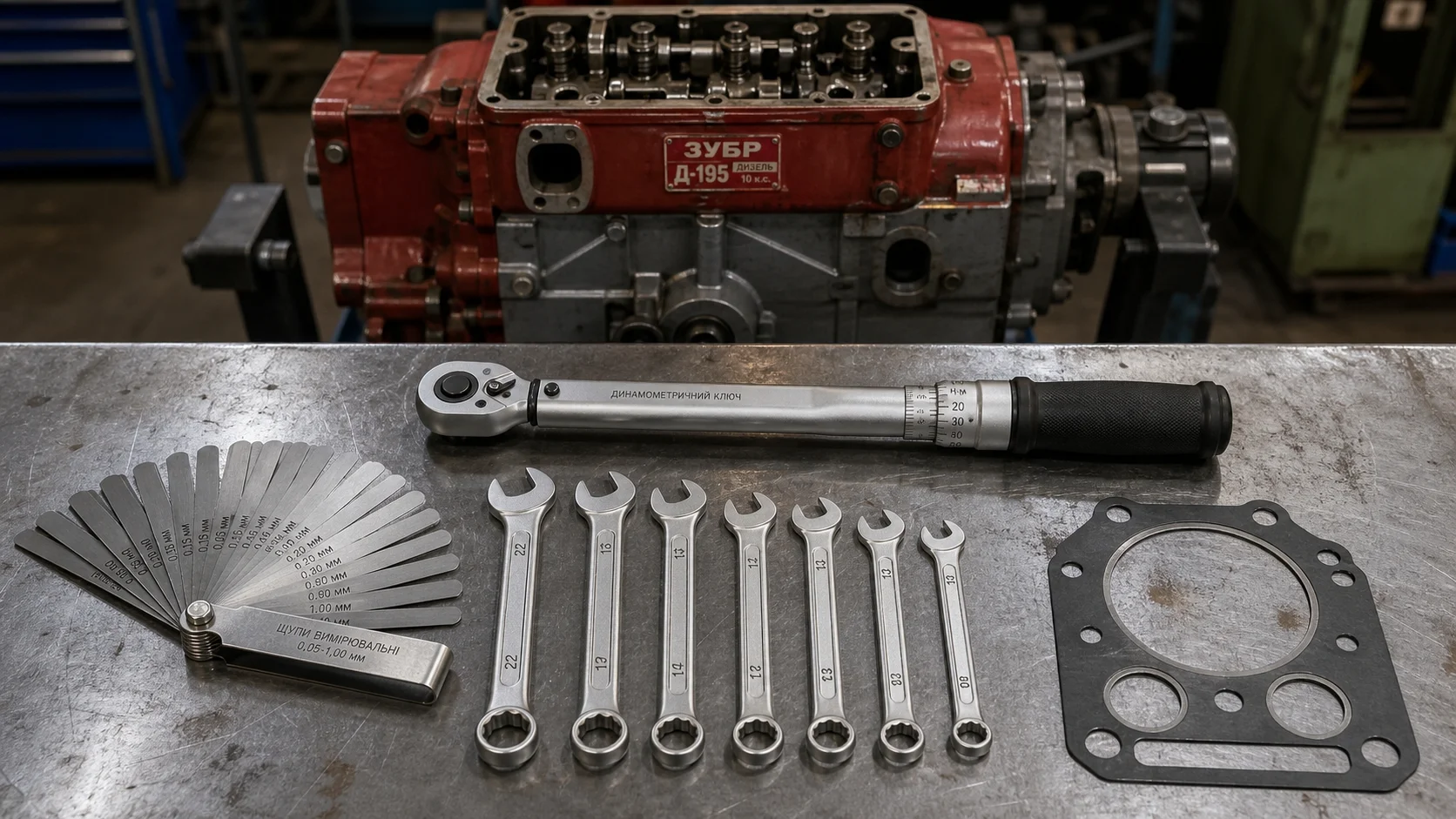

Набір інструментів

Для роботи необхідно підготувати:

• Гайковий ключ на 10, 12 та 14 міліметрів.
• Торцевий ключ або набір головок для зручного демонтажу деталей.
• Динамометричний ключ для безпечного затягування кріплень.
• Плоска викрутка з міцним жалом.
• Чисте ганчір'я для видалення мастила та бруду.
• Нова прокладка клапанної кришки.

Якщо під час огляду ви помітите знос інших елементів, їх краще замінити одразу, підібравши перевірені запчастини до мінітракторів, щоб бути впевненими у надійності всього механізму.

Обов'язкова умова — температурний режим

Усі вимірювання та коригування виконуються виключно на холодний двигун. Температура металу повинна знаходитися в межах +15...+25°C. Нагрітий агрегат змінить геометрію деталей. Якщо виставити зазори на гарячому моторі, після охолодження вони зникнуть, і техніка просто не запуститься.

Таблиця номінальних теплових зазорів для китайських двигунів

Параметри налаштування залежать від конструкції агрегату. Двигуни з різним типом охолодження мають різні температурні режими, що безпосередньо впливає на розширення металу.

Для дизелів повітряного охолодження (170F – 192F)

Одноциліндровий мотор з повітряним охолодженням працює в більш напруженому тепловому режимі. Зазори впускного і випускного клапана тут суворо регламентовані. Впускний клапан охолоджується потоком свіжого повітря, тому його зазор менший і становить 0.10–0.15 міліметри. Випускний клапан приймає на себе удар розпечених вихлопних газів, розширюється сильніше, тому потребує зазору 0.15–0.20 мм.

Для важких дизелів водяного охолодження (R180 – R195)

Великі мотори з рідинною системою охолодження мають масивніші деталі газорозподільного механізму. Тепловіддача тут ефективніша, але розмір деталей вимагає інших допусків. Зазвичай для таких агрегатів встановлюють 0.20–0.25 мм на впуск і 0.25–0.30 мм на випуск.

Модель двигуна / Тип охолодження	Зазор впускного клапана (мм)	Зазор випускного клапана (мм)	Особливості налаштування
170F / 178F (Повітряне)	0.10 - 0.15	0.15 - 0.20	Базовий китайський дизель для легкої техніки.
186F / 188F (Повітряне)	0.10 - 0.15	0.15 - 0.20	Потребує високої точності через підвищені навантаження.
R180 / R190 (Водяне)	0.20 - 0.25	0.25 - 0.30	Масивна ГБЦ, розширення деталей відбувається повільніше.
R195 (Водяне)	0.25 - 0.30	0.30 - 0.35	Найважчий клас, максимальні значення допусків.

Покрокова інструкція з регулювання клапанів

Тепер переходимо безпосередньо до механіки. Ця покрокова інструкція з налаштування грм допоможе вам виконати роботу точно і без помилок.

Крок 1. Демонтаж елементів та зняття клапанної кришки

Перед початком розбирання ретельно очистіть простір навколо головки блоку циліндрів. Використовуйте щітку, щоб видалити пил та бруд. Якщо на кришці встановлено декомпресор, обережно зніміть його механізм. Потім відкрутіть кріпильні болти. Знімається клапанна кришка досить легко, після чого її потрібно відкласти на чисте ганчір'я, щоб уникнути потрапляння піску всередину.

Крок 2. Пошук Верхньої Мертвої Точки (ВМТ) такту стиснення

Це найважливіший етап. Помилка тут зведе нанівець усю подальшу роботу. Ваше завдання — знайти такт стиснення, коли обидва канали щільно закриті. Повільно прокручуйте маховик за годинниковою стрілкою. На його корпусі є спеціальні позначки — мітка Т або мітка 0. Сумістіть їх з покажчиком на блоці.

Головний критерій правильного положення: пошук верхньої мертвої точки вмт завершено успішно, якщо обидва коромисла мають невеликий вільний хід від руки. Якщо вони затиснуті, ви потрапили на такт випуску. У такому разі просто зробіть ще один повний оберт маховика.

Крок 3. Перевірка поточних зазорів

Візьміть вимірювальний щуп відповідної товщини. Вставте його між торцем стрижня та п'ятою коромисла. Правильне відчуття під час перевірки — це легке пружне закушування металу. Щуп не повинен бовтатися вільно, але й не має згинатися від надмірного зусилля. Якщо пластина проходить занадто легко або взагалі не вставляється, потрібне негайне коригування.

Крок 4. Налаштування впускного і випускного клапана

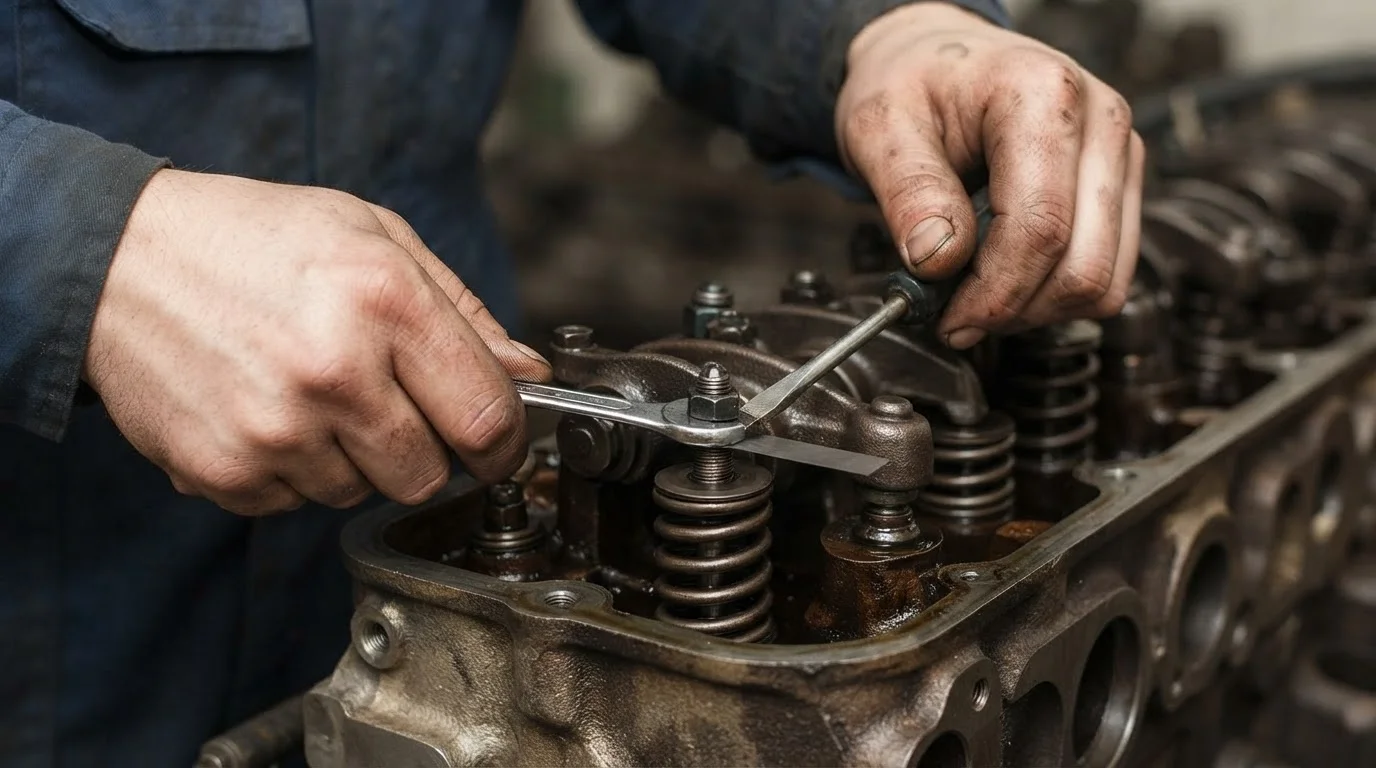

Як виставити клапана на китайському дизелі правильно? Візьміть накидний ключ і трохи відпустіть фіксуючу контргайку. Вставте плоску викрутку в шліц, де розташований регулювальний гвинт. Розмістіть щуп між деталями. Акуратно повертайте гвинт викруткою, поки не відчуєте правильний опір щупа. Таке налаштування клапанів 178f 186f вимагає роботи двома руками, щоб надійно контролювати процес.

Крок 5. Затягування контргайки і контрольний замір

Під час затягування контргайки мікроскопічний люфт у різьбі вибирається, і зазор може змінитися. Тому міцно тримайте гвинт викруткою, поки затягуєте гайку ключем. Після фіксації обов'язково проведіть контрольний замір. Прокрутіть маховик ручним стартером кілька разів, знову виставте мітки і перевірте зазори щупом. Якщо параметри збереглися, встановлення виконано успішно. В іншому випадку порядок налаштування дизеля 186f доведеться повторити.

Часті помилки новачків під час налаштування дизеля

Працюючи з клієнтами, я регулярно стикаюся з наслідками неправильного обслуговування. Багато хто намагається знайти регулювання клапанів генератора відео в інтернеті, але екран не передає тактильних відчуттів, які необхідні для точної роботи.

Налаштування на такті випуску

Це найпоширеніша помилка. Людина бачить мітку на маховику і відразу починає крутити гвинти, не перевіривши вільний хід коромисел. У результаті налаштування відбувається на такті випуску, коли один з каналів трохи відкритий кулачком розподільного вала. Після такого ремонту двигун повністю втрачає компресію і не запускається.

Перетягування шпильок і зрив різьби

Надмірне зусилля під час затягування кріплень призводить до зриву різьби в алюмінієвому блоці. Завжди контролюйте зусилля, в ідеалі використовуючи динамометричний ключ. Якщо різьбу вже зірвано, доведеться знімати вузол і встановлювати ремонтну шпильку.

Ігнорування очищення

Якщо не очистити двигун перед розбиранням, абразивний бруд потрапить під кришку, а потім у масляну систему. Це призведе до швидкого зносу вкладишів і шийок колінчастого вала. Чистота робочого місця — запорука довговічності. Також не забувайте, що якісне змащування продовжує життя агрегату, тому варто своєчасно замінювати фільтри та масла для техніки.

Зворотне складання та перший тестовий запуск

Після завершення налаштувань переходимо до фінального етапу. Збірка проводиться у зворотній послідовності, але з дотриманням кількох важливих правил.

Встановлення прокладки та використання герметика

Стару, затверділу прокладку необхідно замінити. Встановлюйте нову паранітову або гумову деталь на ідеально чисту і суху поверхню. Уникайте надмірного використання силіконового герметика. Його надлишки можуть відірватися, потрапити в піддон і забити сітку маслоприймача, що спровокує масляне голодування двигуна.

Оцінка роботи двигуна на слух

Коли демонтаж і збірка завершені, настає час перевірки. Правильний перший запуск після регулювання має бути плавним, без різкого підвищення обертів. Дайте двигуну попрацювати на холостому ходу. Справний агрегат працює з характерним м'яким цокотінням форсунки. Повна відсутність стуку металу об метал підтверджує правильність виконаної роботи. Двигун повинен миттєво реагувати на важіль газу, а вихлоп має бути чистим, без сизих хмар.

Висновок

Процедура налаштування газорозподільного механізму вимагає уважності, чистоти та базового розуміння механіки. Точно виставлений зазор зберігає ресурс двигуна, забезпечує економію палива та гарантує надійну роботу техніки в найважчих умовах. Регулярне обслуговування захистить вас від непередбачуваних поломок у розпал сезону. Якщо ж під час огляду ви виявите, що деталі мають критичний знос, варто встановити нові запчастини для мотоблока, щоб техніка працювала безперебійно і приносила результат.
