Как правильно измерить и подобрать карданный вал для минитрактора

Разорванный пополам вал, разбитый редуктор и техника, которая мертво стоит посреди поля. Звучит как страшный сон? А для кого-то это суровая реальность в разгар сезона. В каком же отчаянии нужно быть, чтобы брать первую попавшуюся железяку, игнорируя элементарные правила подбора?

Меня зовут Сергей Ковальчук. Эксперт интернет-магазина TechnoModule. 7 лет кручу гайки, решаю нестандартные задачи и вижу проблемы не из теплого офиса, а прямо с кромки поля. Главный секрет большинства статей в интернете – они бесполезны. Куча "воды" и никакой конкретики. Поэтому сегодня зайдем с другого угла. Дам четкую инструкцию, как подобрать карданный вал для минитрактора, чтобы техника работала, а не вытягивала деньги на ремонты.

Сразу расставлю точки над «i». Ключевая ценность и железное правило нашей команды – продаем исключительно качественные и оригинальные запчасти. Видел, как дешевая подделка разлеталась на куски за два часа работы фрезой. Оригинал нынче кусается, согласен. Но экономия на безопасности всегда обходится дороже.

Введение: почему правильный выбор кардана критически важен

Карданный вал – артерия, передающая жизнь (крутящий момент) от трактора к рабочему агрегату. Казалось бы, труба с двумя шарнирами, что тут думать? Но стоит ошибиться с длиной на пару сантиметров или не учесть мощность, и начинается лотерея для смертников.

Неправильный подбор гарантирует три сценария:

1. Поломка вала отбора мощности (ВОМ). Трактор уходит в долгий и дорогой ремонт.
2. Разрыв самого кардана под нагрузкой.
3. Опасность для механизатора. Осколки, летящие на бешеной скорости, – это не шутки.

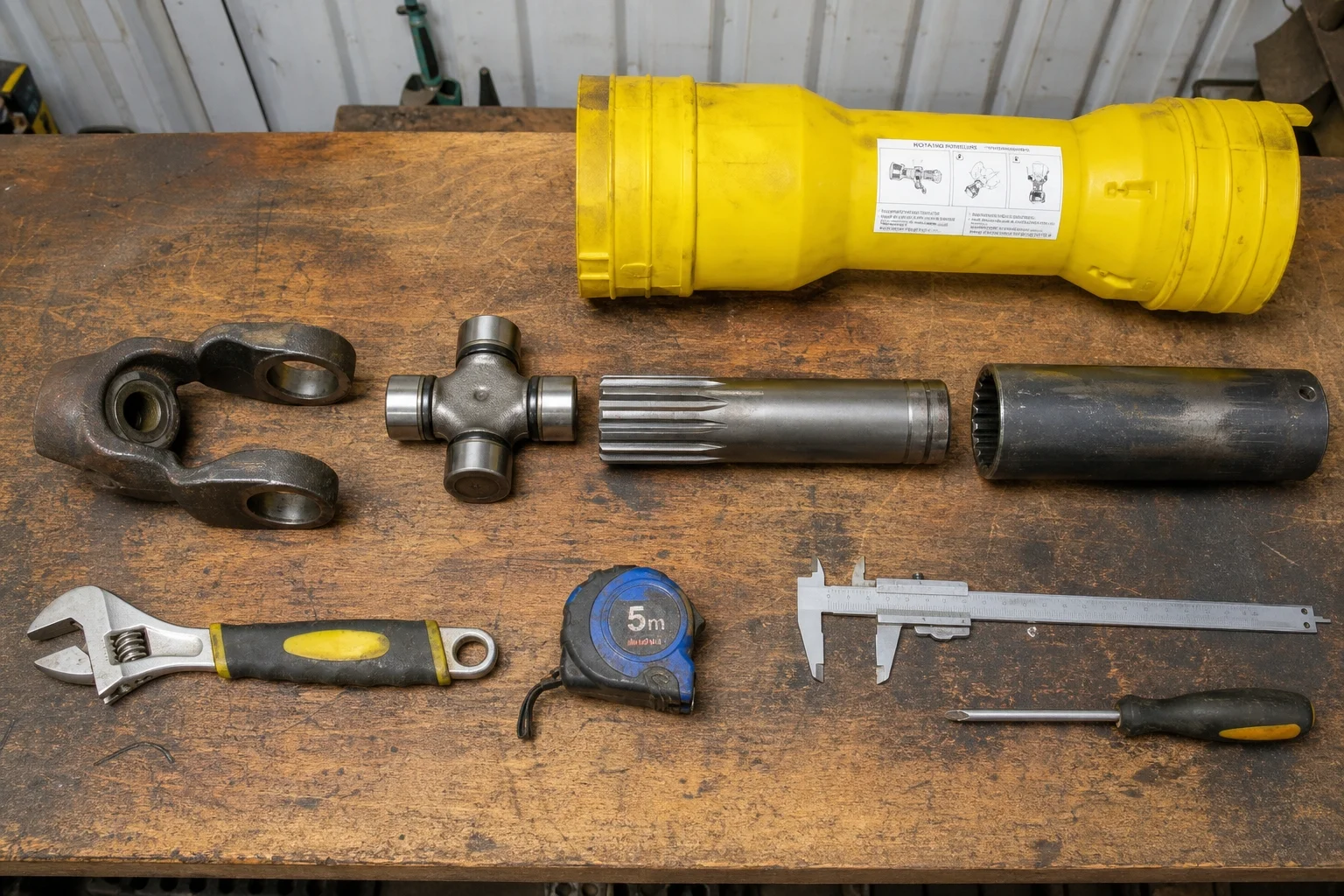

Из чего состоит карданная передача: краткая анатомия

Разберем узел на винтики. Карданная передача – не просто труба. Это система, работающая в экстремальных условиях.

• Вилка. Элемент, который непосредственно фиксируется на ВОМ трактора или валу агрегата.
• Крестовина. Сердце механизма. Обеспечивает передачу вращения под углом.
• Профильная труба. Их две, вставлены одна в другую. Позволяют валу удлиняться и укорачиваться во время движения.
• Предохранительная муфта. Личный спасатель. Берет на себя удар, если навеску заклинило.
• Защитный кожух. Пластиковый панцирь. Спасает от наматывания одежды и грязи.

Шаг 1. Измерение длины: как не ошибиться с размером

Частая ошибка. Звонят и говорят: «Нужен кардан, где-то метр». Метр в сложенном или разложенном состоянии? С вилками или без? Чтобы правильно измерить длину карданного вала, забываем про «на глаз».

Замер по старому валу (если он сохранился)

Если старый вал просто износился, но физически цел, повезло. Кладем на стол, максимально сжимаем (сдвигаем трубы до упора). Берем рулетку и меряем расстояние строго от центра одной крестовины до центра другой. Этот показатель в технических каталогах называется параметр Lz. Зафиксировали? Двигаемся дальше.

Замер монтажной длины (если вала нет)

Что делать, если старый кардан потеряли в поле или купили новое навесное оборудование? Тут нужна монтажная длина.

Подгоняем трактор к агрегату в рабочее положение. Берем рулетку и измеряем расстояние от торца ВОМ минитрактора до торца вала приема мощности (ВПМ) агрегата. Важное правило «запаса хода»: трубы кардана должны заходить друг в друга (перекрытие) минимум на 10-15 сантиметров. При меньшем перекрытии на первой же кочке вал распадется на две части. Если взять слишком длинный – при подъеме навески он упрется и развалит ВОМ.

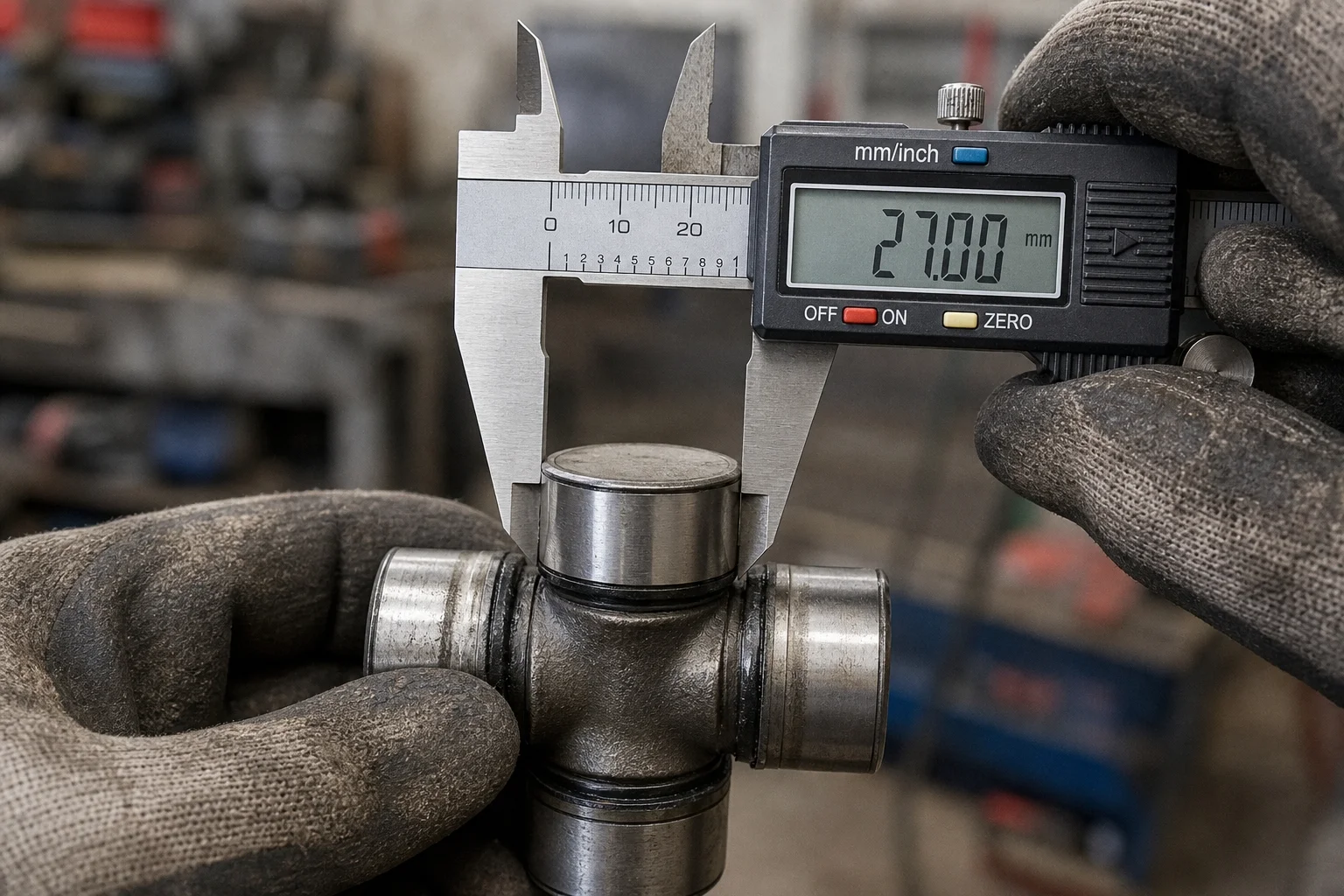

Шаг 2. Расчет мощности и замер крестовины

Начинается инженерия. Знаете, почему крестовины летят чаще всего? Люди игнорируют расчет мощности кардана. Диаметр чашки и высота крестовины прямо указывают на то, сколько лошадиных сил (л.с.) или киловатт (кВт) выдержит этот узел.

Подбор кардана по крестовине – базовый уровень грамотного механизатора. Поставите слабый вал на мощную фрезу — его скрутит в бараний рог.

Примечание: Расчетные данные приведены для стандартных рабочих условий при 540 об/мин. Всегда оставляйте запас прочности в 10-15%.

Шаг 3. Подбор по типам соединений: все про шлицы и альтернативы

Шлицы на карданном валу – место контакта. Появится люфт — агрегат долго не проживет. Считаем внимательно.

Что такое шлицы и как их правильно считать

Шлиц – продольный выступ на валу, входящий в соответствующий паз на вилке. Как их посчитать? Берете вилку и считаете каждый зуб по внутреннему кругу. Затем берете штангенциркуль и измеряете наружный диаметр ВОМ на тракторе.

Самые популярные стандарты шлицевых соединений

• 6 шлицев. Классика жанра. Самый популярный стандарт для большинства японских и китайских минитракторов. Наружный диаметр обычно 35 мм (стандарт 1 3/8 дюйма).
• 8 шлицев. Суровое наследие. Встречается на технике типа МТЗ, ЮМЗ и аналогах. Диаметр 38 мм.
• 20 шлицев и 21 шлиц. Используются на более современной и мощной технике, где требуется максимальная площадь контакта для передачи большого крутящего момента.

Кстати, если ищете надежные комплектующие для своих агрегатов, советую заглянуть в наш каталог запчастей на навесное оборудование, где собраны только проверенные временем решения.

Другие типы креплений

Иногда шлицев нет вообще. На специфических агрегатах встречается крепление под шпонку, квадрат или шестигранник. Здесь замеряется расстояние между гранями или диаметр вала и ширина шпоночного паза. Звучит сложно? Нет, просто требует внимательности.

Шаг 4. Сечения (профили) профильных труб: в чем разница?

Трубы кардана подвижны одна в другой. Это позволяет валу менять длину на ходу. Но профиль трубы кардана играет огромную роль в выносливости.

Звезда выдерживает то, от чего лимон свернется в спираль. Сечение определяет запас прочности, поэтому для тяжелых работ берите только звезду.

Шаг 5. Предохранительные муфты: как защитить трактор от поломки

Поставьте прямой кардан (без муфты) на активную фрезу – механизатор проклянет. И будет прав. Предохранительная муфта на кардан – страховка от катастрофы.

Обгонная муфта

Задача – защитить трактор от инерционного удара. Представьте: косите траву роторной косилкой. Диски раскрутились до бешеной скорости. Резко выключаете ВОМ. Инерция от тяжелых дисков возвращается назад в трактор и разрывает коробку. Обгонная муфта работает как трещотка в велосипеде – позволяет агрегату свободно крутиться по инерции, отсоединив его от трансмиссии трактора.

Муфта со срезным болтом и фрикционная муфта

Защищают от заклинивания. Фреза поймала большой камень в грунте? В муфте со срезным болтом просто срезает дешевый болт, и вал крутится вхолостую. Заменили болт – поехали дальше. Фрикционная муфта работает на дисках сцепления: при критической нагрузке они просто проскальзывают. Идеальная безопасность для вашей техники. И помните, качественное обслуживание требует не только хороших запчастей, но и правильных расходников, поэтому не забывайте вовремя менять фильтры и масла для минитракторов, чтобы система работала как часы.

Переходники карданных валов: когда они нужны и как их выбрать

Что делать, если размеры кардана для минитрактора совпадают, а шлицы – нет? Например, на тракторе 6 шлицев, а на косилке – 8.

Что такое адаптер ВОМ и какие задачи он решает

Переходник карданного вала (или адаптер ВОМ для минитрактора) – специальная насадка, позволяющая соединить несовместимые узлы. Надевается на вал трактора и дает нужный выходной стандарт.

Виды переходников

• Переходники-втулки: Надеваются сверху, меняя количество шлицев или диаметр.
• Удлинители: Спасают, когда кардан оказался немного коротковат.
• Адаптеры с переходом шлицев: Классический вариант для стыковки разной техники.

Снижают ли переходники надежность конструкции?

Скажу честно: любой переходник – дополнительный узел. Чем больше узлов, тем выше риск люфта. Адаптер – компромиссное решение. Если есть возможность, всегда советую заменить саму концевую вилку на кардане под нужный стандарт. Но если сезон горит и косить нужно было еще вчера, надежный переходник спасет ситуацию. Главное – не брать "пластилиновый" металл. Мы в TechnoModule держим марку: лучше откажу клиенту в продаже, чем продам деталь, которая развалится в поле. Продаем исключительно оригинальные запчасти, которые реально отрабатывают свой ресурс.

Вывод: чек-лист покупателя перед заказом

Подведем итоги. Чтобы подобрать идеальный кардан, вот личный чек-лист:

1. Проверить мощность. Сопоставьте л.с. трактора с возможностями агрегата.
2. Замерить длину Lz. От центра до центра крестовины или монтажное расстояние (с учетом перекрытия труб).
3. Посчитать шлицы. Замерьте диаметр и количество зубьев на тракторе и агрегате.
4. Выбрать профиль трубы. Лимон для легких работ, звезда – для тяжелого хардкора.
5. Добавить муфту или переходник при необходимости. Не пренебрегайте обгонной муфтой на косилках.

Все просто, если разобраться. Не хотите ломать голову? Переходите в наш официальный каталог запчастей к минитракторам. Пишите свои параметры, и мы соберем решение, которое будет служить годами. Техника должна работать в поле и приносить доход, а не стоять в гараже. Точка.
