Як правильно виміряти та підібрати карданний вал для мінітрактора

Розірваний навпіл вал, розбитий редуктор і техніка, яка мертво стоїть посеред поля. Звучить як страшний сон? А для декого це сувора реальність у розпал сезону. В якому ж відчаї треба бути, щоб брати першу-ліпшу залізяку, ігноруючи елементарні правила підбору?

Мене звати Сергій Ковальчук. Я 7 років кручу гайки, вирішую нестандартні задачі в TechnoModule і бачу ваші проблеми не з теплого офісу, а прямо з кромки поля. Головний секрет більшості статей в інтернеті – вони марні. Купа "води" і жодної конкретики. Тому сьогодні ми зайдемо з іншого кута. Я дам вам чітку інструкцію, як підібрати карданний вал для мінітрактора, щоб техніка працювала, а не витягувала гроші на ремонти.

Одразу розставлю крапки над «і». Моя ключова цінність і залізне правило нашої команди – ми продаємо виключно якісні та оригінальні запчастини. Я бачив, як дешева підробка розліталася на шматки за дві години роботи фрезою. Оригінал нині кусається, згоден. Але економія на безпеці завжди обходиться дорожче.

Вступ: чому правильний вибір кардана критично важливий

Карданний вал – це артерія, яка передає життя (крутний момент) від трактора до робочого агрегату. Здавалося б, труба з двома шарнірами, що тут думати? Але варто помилитися з довжиною на пару сантиметрів або не врахувати потужність, і починається лотерея для смертників.

Неправильний підбір гарантує вам три сценарії:

1. Поломка валу відбору потужності (ВВП). Трактор йде в довгий і дорогий ремонт.
2. Розрив самого кардана під навантаженням.
3. Небезпека для механізатора. Уламки, що летять на шаленій швидкості, – це не жарти.

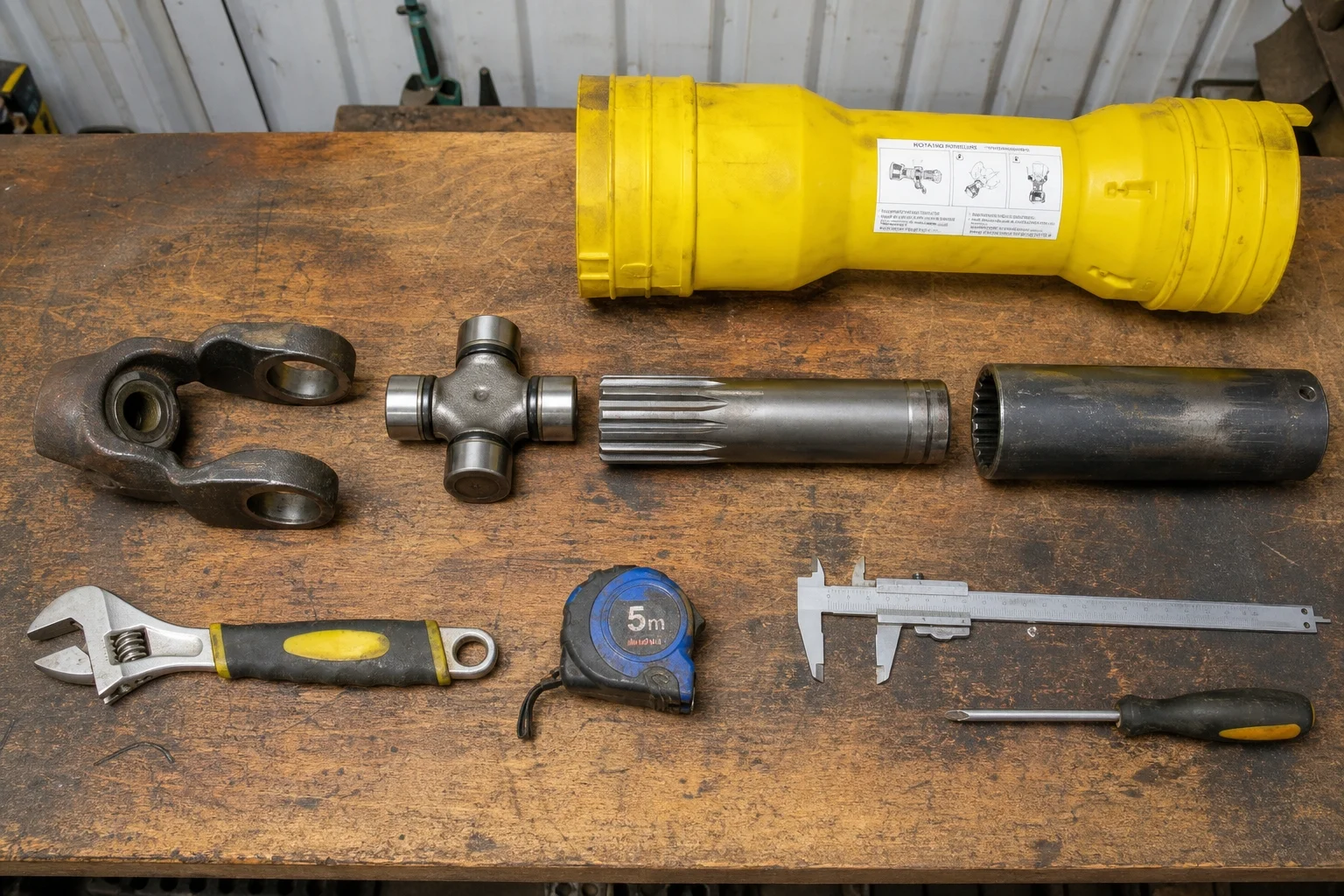

З чого складається карданна передача: коротка анатомія

Давайте розберемо вузол на гвинтики. Карданна передача – це не просто труба. Це система, яка працює в екстремальних умовах.

• Вилка. Елемент, який безпосередньо фіксується на ВВП трактора або валу агрегату.
• Хрестовина. Серце механізму. Забезпечує передачу обертання під кутом.
• Профільна труба. Їх дві, вони вставлені одна в одну. Дають змогу валу подовжуватися і скорочуватися під час руху.
• Запобіжна муфта. Ваш особистий рятівник. Бере на себе удар, якщо навіску заклинило.
• Захисний кожух. Пластиковий панцир. Рятує від намотування одягу та бруду.

Крок 1. Вимірювання довжини: як не помилитися з розміром

Найчастіша помилка. Клієнт дзвонить і каже: «Мені потрібен кардан, десь метр». Метр у складеному чи розкладеному стані? З вилками чи без? Щоб правильно виміряти довжину карданного валу, забуваємо про «на око».

Замір за старим валом (якщо він зберігся)

Якщо ваш старий вал просто зносився, але фізично цілий, вам пощастило. Кладемо його на стіл, максимально стискаємо (зрушуємо труби до упору). Беремо рулетку і міряємо відстань строго від центру однієї хрестовини до центру іншої. Цей показник у технічних каталогах називається параметр Lz. Зафіксували? Рухаємось далі.

Замір монтажної довжини (якщо валу немає)

А що робити, якщо старий кардан загубили в полі або ви купили нове навісне обладнання? Тут потрібна монтажна довжина.

Підганяємо трактор до агрегату в робоче положення. Беремо рулетку і міряємо відстань від торця ВВП мінітрактора до торця валу прийому потужності (ВПП) агрегату. Важливе правило «запасу ходу»: труби кардана повинні заходити одна в одну (перекриття) мінімум на 10-15 сантиметрів. Якщо перекриття буде меншим, на першій же купині вал просто розпадеться на дві частини. Якщо візьмете задовгий – при підйомі навіски він упреться і розвалить вам ВВП.

Крок 2. Розрахунок потужності та вимір хрестовини

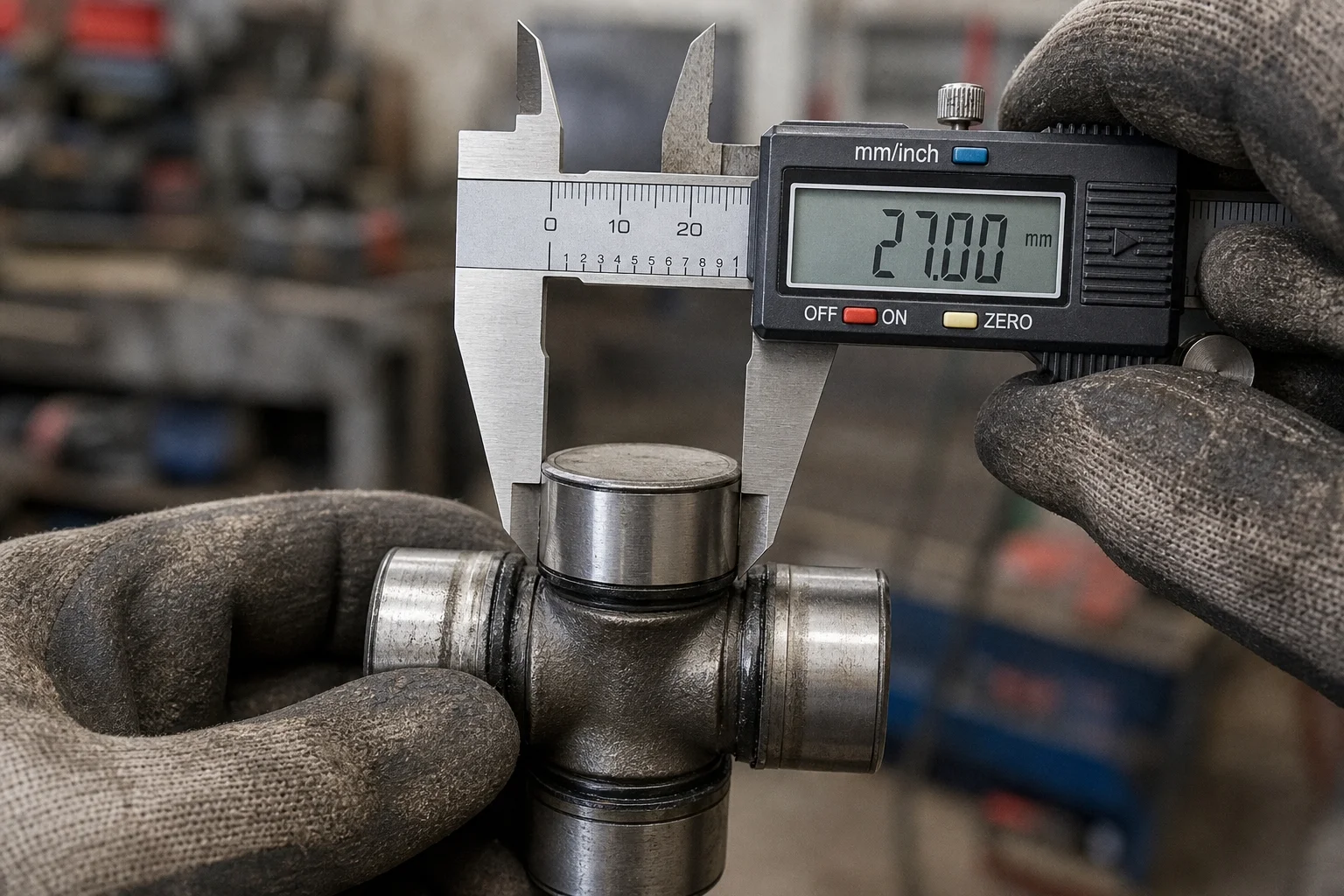

Тут починається інженерія. Знаєте, чому хрестовини летять найчастіше? Бо люди ігнорують розрахунок потужності кардана. Діаметр чашки та висота хрестовини прямо вказують на те, скільки кінських сил (к.с.) або кіловат (кВт) витримає цей вузол.

Підбір кардана за хрестовиною – це базовий рівень грамотного механізатора. Якщо поставити слабкий вал на потужну фрезу, його скрутить в баранячий ріг.

Примітка: Розрахункові дані наведені для стандартних робочих умов при 540 об/хв. Завжди залишайте запас міцності у 10-15%.

Крок 3. Підбір за типами з’єднань: все про шліци та альтернативи

Шліци на карданному валі – це місце контакту. Якщо тут буде люфт, агрегат довго не проживе. Тому рахуємо уважно.

Що таке шліци і як їх правильно рахувати

Шліц – це поздовжній виступ на валу, який входить у відповідний паз на вилці. Як їх порахувати? Просто берете вилку і рахуєте кожен зуб по внутрішньому колу. Потім берете штангенциркуль і міряєте зовнішній діаметр самого ВВП на тракторі.

Найпопулярніші стандарти шліцьових з'єднань

• 6 шліців. Класика жанру. Найпопулярніший стандарт для більшості японських і китайських мінітракторів. Зовнішній діаметр зазвичай становить 35 мм (стандарт 1 3/8 дюйма).
• 8 шліців. Сувора спадщина. Зустрічається на техніці типу МТЗ, ЮМЗ та їхніх аналогах. Діаметр 38 мм.
• 20 шліців та 21 шліц. Використовуються на більш сучасній та потужній техніці, де потрібна максимальна площа контакту для передачі великого крутного моменту.

До речі, якщо ви шукаєте надійні комплектуючі для своїх агрегатів, раджу зазирнути в наш каталог запчастин на навісне обладнання, де ми зібрали тільки перевірені часом рішення.

Інші типи кріплень

Іноді шліців немає взагалі. На специфічних агрегатах зустрічається кріплення під шпонку, квадрат або шестигранник. Тут заміряється відстань між гранями або діаметр валу і ширина шпонкового паза. Звучить складно? Ні, просто потребує уважності.

Крок 4. Перерізи (профілі) профільних труб: у чому різниця?

Труби кардана рухомі одна в одній. Це дозволяє валу змінювати довжину на ходу. Але профіль труби кардана відіграє величезну роль у витривалості.

Зірка витримує те, від чого лимон просто згорнеться в спіраль. Переріз визначає запас міцності, тому для важких робіт беріть тільки зірку.

Крок 5. Запобіжні муфти: як захистити трактор від поломки

Поставте прямий кардан (без муфти) на активну фрезу – і механізатор вас прокляне. І буде правий. Запобіжна муфта на кардан – це ваша страховка від катастрофи.

Обгінна муфта

Її завдання – захистити трактор від інерційного удару. Уявіть: ви косите траву роторною косаркою. Диски розкрутилися до шаленої швидкості. Ви різко вимикаєте ВВП. Інерція від важких дисків повертається назад у трактор і розриває коробку. Обгінна муфта працює як тріскачка в велосипеді – дозволяє агрегату вільно крутитися за інерцією, від'єднавши його від трансмісії трактора.

Муфта зі зрізним болтом та фрикційна муфта

Захищають від заклинювання. Фреза зловила великий камінь у ґрунті? У муфті зі зрізним болтом просто зрізає дешевий болт, і вал крутиться вхолосту. Замінили болт – поїхали далі. Фрикційна муфта працює на дисках зчеплення: при критичному навантаженні вони просто прослизають. Це ідеальна безпека для вашої техніки. І пам'ятайте, якісне обслуговування вимагає не лише гарних запчастин, а й правильних рішень, тому не забувайте вчасно змінювати фільтри та масла для мінітракторів, щоб система працювала як годинник.

Перехідники карданних валів: коли вони потрібні і як їх обрати

Що робити, якщо розміри кардана для мінітрактора збігаються, а шліци – ні? Наприклад, на тракторі 6 шліців, а на косарці – 8.

Що таке адаптер ВВП і які завдання він вирішує

Перехідник карданного валу (або адаптер ВВП для мінітрактора) – це спеціальна насадка, яка дозволяє з'єднати несумісні вузли. Вона одягається на вал трактора і дає потрібний вихідний стандарт.

Види перехідників

• Перехідники-втулки: Надягаються зверху, змінюючи кількість шліців або діаметр.
• Подовжувачі: Рятують, коли кардан виявився трохи закоротким.
• Адаптери з переходом шліців: Класичний варіант для стиковки різної техніки.

Чи знижують перехідники надійність конструкції?

Скажу чесно: будь-який перехідник – це додатковий вузол. А чим більше вузлів, тим вищий ризик люфту. Адаптер – це компромісне рішення. Якщо є можливість, я завжди раджу замінити саму кінцеву вилку на кардані під потрібний стандарт. Але якщо сезон горить і косити треба вже вчора, надійний перехідник врятує ситуацію. Головне – не брати "пластиліновий" метал. Ми в TechnoModule тримаємо марку: краще я відмовлю клієнту в продажі, ніж продам деталь, яка розвалиться в полі. Ми продаємо виключно оригінальні запчастини, які реально відпрацьовують свій ресурс.

Висновок: чек-лист покупця перед замовленням

Ну що, підсумуємо? Щоб підібрати ідеальний кардан, ось вам мій особистий чек-лист:

1. Перевірити потужність. Зіставте к.с. вашого трактора з можливостями агрегату.
2. Заміряти довжину Lz. Від центру до центру хрестовини або монтажну відстань (з урахуванням перекриття труб).
3. Порахувати шліци. Заміряйте діаметр та кількість зубів на тракторі та агрегаті.
4. Обрати профіль труби. Лимон для легких робіт, зірка – для важкого хардкору.
5. Додати муфту або перехідник за потреби. Не нехтуйте обгінною муфтою на косарках.

Все просто, якщо розібратися. Не хочете ламати голову? Переходьте в наш офіційний каталог запчастин до мінітракторів. Пишіть нам свої параметри, і ми зберемо вам рішення, яке буде служити роками. Техніка має працювати в полі і приносити дохід, а не стояти в гаражі. Точка.
