Ремни, подшипники и сальники: как подобрать нормально, чтобы не менять каждый месяц

Привет! Меня зовут Сергей Ковальчук, и за семь лет работы по продаже запчастей на technomodule.zp.ua я видел тысячи историй, когда одна "мелочь" разрушала всю технику. Вы не поверите, но как часто бывают ситуации, что люди пытаются сэкономить, купив дешевую некачественную деталь вместо оригинальной, а потом платят второй раз за качество. Как говорится, скупой платит дважды.

Представьте сценарий: разгар сезона, комбайн в поле, каждая минута стоит тысячи. И вдруг — остановка. Причина? Цепная реакция разрушений. Сначала износился копеечный сальник, потому что взяли "какой был под рукой". Через поврежденную манжету начало вытекать масло из редуктора. Подшипник качения остался без смазки — за неделю начал гудеть и перегреваться. Когда его заклинило, вал застопорился, а приводной ремень не выдержал нагрузки и порвался.

Простой техники в сезон может стоить десятки тысяч гривен потерянных доходов. А все началось с экономии 50 гривен на нормальном сальнике. Моя система ценностей проста: на technomodule.zp.ua мы продаем только качественные и оригинальные запчасти, потому что знаем цену вашего простоя.

Подшипники: инструкция по выживанию для механизмов

Не только размер: на что смотреть кроме диаметра

Когда клиент приходит и говорит: "Мне нужен подшипник 30 на 62 на 16", я всегда уточняю условия работы. Как подобрать подшипник по размерам — это только начало. Внутренний диаметр, наружный диаметр и ширина важны, но не единственные параметры для правильного подбора подшипников по каталогу.

Чтобы разобраться в типах нагрузок, составлю таблицу. Это поможет понять, почему нельзя ставить шариковый подшипник туда, где должен стоять роликовый:

Тип подшипника	Восприятие нагрузки	Допустимые обороты	Где чаще всего применяется
Шариковый радиальный	Средняя радиальная, малая осевая	Очень высокие	Электродвигатели, генераторы, простые редукторы
Роликовый цилиндрический	Огромная радиальная, не держит осевую	Средние	Тяжелые редукторы, КПП тракторов, валы отбора мощности
Конический роликовый	Комбинированная (и радиальная, и осевая)	Низкие и средние	Ступицы колес, дифференциалы
Игольчатый	Высокая радиальная при малых габаритах	Средние	Карданные валы, шарниры, узлы с ограниченным пространством
Корпусный подшипник	Средняя радиальная с возможностью самоустановки	Средние	Натяжные ролики, опоры валов

Источник: технические справочники SKF, FAG и опыт technomodule.zp.ua

Закрытые (2RS) или открытые: где нужна защита, а где масляная ванна

Подшипники с маркировкой 2RS или 2Z — это закрытые варианты с металлическими или резиновыми защитными шайбами. Они имеют встроенную смазку и защищены от пыли и влаги. Идеально подходят для наружных узлов минитракторов, где нет масляной ванны, но много грязи.

Открытые подшипники используются в коробках передач и редукторах, где постоянная циркуляция масла обеспечивает смазку и охлаждение. Ставить закрытый подшипник в масляную ванну — тратить деньги впустую. Шариковый подшипник качения в такой среде работает лучше без дополнительных уплотнений.

Магический зазор C3: почему подшипник, который «болтается», служит дольше при высоких температурах

Приходит клиент, берет дорогой оригинальный подшипник, трясет его и говорит: "Сергей, он же люфтит! Это брак!" А я отвечаю: "Это не брак, это C3 — радиальный люфт для высоких температур."

Подшипник с зазором C3 специально имеет люфт в холодном состоянии. При нагревании до 70-90 градусов металл расширяется, этот люфт выбирается, и подшипник работает оптимально. Без C3 при высоких температурах происходит заклинивание, перегрев, выход из строя. Особенно это критично для подшипников двигателей, где температуры всегда высокие. Роликовый или конический подшипник также требует правильного зазора для компенсации теплового расширения.

ТОП-5 причин, почему новые подшипники гудят через неделю

Причины выхода из строя подшипников часто кроются не в качестве детали, а в монтаже. Ресурс работы подшипника зависит от правильной установки больше, чем от бренда:

"Синдром молотка": как убить деталь при монтаже

Видел, как люди забивают подшипник молотком по внутренней обойме или, еще хуже, по сепаратору. Удары через тела качения создают микротрещины еще до запуска. Правильно — только запрессовка через оправку нужного диаметра или использование съемника подшипников для демонтажа. Замена подшипника своими руками требует правильного инструмента.

Смазка: когда кашу маслом испортишь (перегрев от избытка)

"Чем больше смазки, тем лучше" — здесь это не работает. Если набить подшипник литолом под завязку, тела качения работают как миксер. Избыток создает сопротивление, температура растет, высокотемпературная смазка окисляется и теряет свойства.

Правило простое: закрытый подшипник имеет заводское количество смазки. Открытый заполняем на 30-50% объема, для высоких оборотов — 20-30%. Класс точности подшипника также влияет на количество необходимой смазки.

Перетяжка и неправильная центровка

Использование динамометрического ключа критически важно. Перетянутая гайка создает осевой натяг, который "убивает" подшипник. Нарушение соосности шкивов приводит к перекосу обоймы и неравномерному износу дорожек качения.

Коррозия от влаги

Даже в закрытых подшипниках может скапливаться конденсат. Если техника стоит на улице, вода проникает через микротрещины уплотнений. Сталь ШХ-15, из которой изготовлены подшипники, очень чувствительна к коррозии. Ржавчина создает раковины на дорожках качения — подшипник начинает гудеть.

Загрязнение абразивом

Пыль, песок, металлическая стружка — это смерть для подшипника. Абразивные частицы работают как наждак, стирая дорожки и тела качения. Поэтому пыльник или сальник — не опция, а необходимость.

Экспресс-диагностика без стенда

Как отличить гул подшипника от шума резины или КПП? За годы практики научился определять "на слух":

• Гул подшипника — монотонный звук, пропорциональный оборотам, не скорости техники
• Шум резины — меняется от покрытия дороги, более "шелестящий"
• Гул КПП — появляется на определенных скоростях, исчезает при выключении сцепления
• Вибрация — ощущается на руле или рычаге, усиливается со скоростью

Простой тест: вывешиваем колесо, качаем руками. Люфт = изношенный подшипник. Крутим рукой — должно вращаться плавно, без хруста. Штангенциркулем можно измерить люфт точнее. Как отличить оригинальный подшипник от подделки? Смотрите на качество маркировки — она должна быть четкой, без размытости.

Сальники и манжеты: держим герметичность

На прошлой неделе приезжал клиент из Полтавской области. Рассказывает: "Сергей, менял сальник в редукторе трактора трижды за месяц! Что не так?" Смотрю на деталь — обычная резина NBR, а редуктор работает при 140 градусах. Понятно, почему текут сальники — материал просто "спекся". Поставили FKM — год отходил без проблем.

Материаловедение за 1 минуту: NBR, FKM или Силикон?

Когда клиент спрашивает про сальник, я всегда начинаю с условий работы. Маркировка материала критически важна — поставишь не тот, через месяц снова течь. Подбор сальников по размерам — это только половина дела, материал не менее важен. Виды сальников и их применение определяются именно материалом манжеты.

Материал	Температура работы	Совместимость с маслом	Совместимость с топливом	Совместимость с антифризом	Где использовать
NBR (нитрильный каучук)	-40...+120°C	Отличная	Хорошая	Удовлетворительная	Редукторы, КПП, коленвал дизеля, ступицы
FKM (фторкаучук/Viton)	-20...+200°C	Отличная	Отличная	Хорошая	Турбины, горячие валы, бензиновые двигатели
Силикон	-60...+200°C	Плохая	Плохая	Отличная	Пыльники, система охлаждения, пневматика
Полиуретан	-30...+100°C	Хорошая	Средняя	Плохая	Гидроцилиндры, штоки, динамические уплотнения

Источник: каталоги производителей сальников Corteco, SKF, техническая документация, опыт technomodule.zp.ua

Почему обычную резину нельзя ставить на горячие валы? Видел не раз: человек меняет сальник турбокомпрессора, ставит NBR вместо FKM. Через месяц сальник "спекся", задубел, потрескался. При 150-180 градусах NBR разрушается на молекулярном уровне. Маслобензостойкость у него отличная, но термостойкость ограничена.

Секреты подбора, о которых молчат каталоги

Насечки имеют значение: что будет, если поставить «левый» сальник на вал, который крутится вправо

Смотрите на рабочую кромку — там есть спиральные канавки. Это не декор, а гидродинамические насечки, работающие как микронасос. При правильном направлении вращения они "подгоняют" масло обратно в корпус. При неправильном — высасывают наружу!

Если вал крутится по часовой стрелке, насечки должны идти против часовой. Пружина на рабочей кромке дополнительно прижимает манжету к валу, создавая герметичность. Манжета армированная имеет металлический каркас, предотвращающий деформацию при запрессовке.

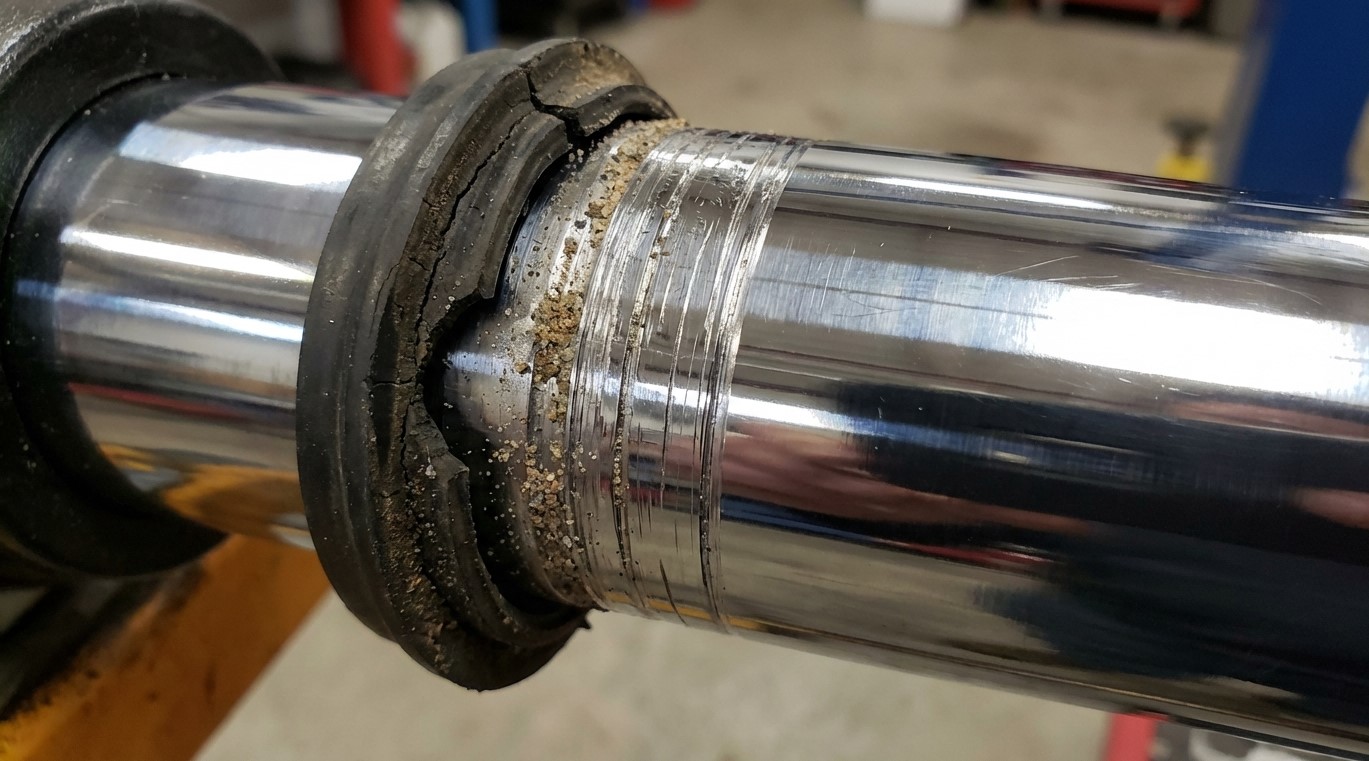

Проблема выработки вала: как спасти ситуацию, если старый сальник пропилил канавку

Старый сальник пропилил канавку на валу глубиной 0,5-1 мм. Новый стандартный встанет в ту же выработку и потечет сразу. Почему текут сальники после замены? Часто именно из-за этого.

Решений несколько:

• Ремонтный сальник со смещенной рабочей кромкой на 3-5 мм
• Недопрессовка стандартного сальника на 1-2 мм, чтобы кромка работала по "живому" металлу
• Ремонтная втулка на вал (самый дорогой, но самый надежный вариант)
• Шлифовка вала под ремонтный размер (если конструкция позволяет)

Как правильно замерить (лайфхак)

Никогда не меряйте старый растянутый сальник! Он деформирован и даст неправильные размеры. Таблица размеров подшипников и сальников всегда указывает номинальные параметры посадочных мест.

Меряем посадочные места:

• Внутренний диаметр = диаметр вала (штангенциркулем в нескольких точках)
• Наружный диаметр = диаметр отверстия в корпусе (также в нескольких точках)
• Высота = глубина посадочного гнезда (измерительной рейкой)

Сальник имеет натяг 0,3-0,5 мм по наружному диаметру. При запрессовке обязательно смазываем рабочую кромку маслом, которое будет в узле. Это критически важно для уплотнения вала — сухое трение сразу повредит кромку.

Приводные ремни: от профиля до натяжки

В прошлом году ко мне обратился фермер из Черкасской области. Говорит: "Сергей, купил ремень 1500, а он не налезает. Продавец говорит, что я неправильно замерил." Спрашиваю: "А какую длину вы мерили?" Оказалось — наружную, а в каталоге была внутренняя. Разница 80 мм! Вот почему расшифровка маркировки ремней критически важна.

Li, La, Lw — как не запутаться в длине

Расшифровка маркировки ремней — это наука. Приходит клиент: "Мне ремень 1500". Спрашиваю: "Это какая длина?" Человек смотрит как на инопланетянина. А разница может быть критической!

• Li (Internal) — внутренняя длина по внутренней кромке
• La (External) — наружная длина по наружной кромке
• Lw/Lp (Pitch) — рабочая длина по корду (самая точная для расчетов)

Разница между Li и La может достигать 50-100 мм в зависимости от высоты профиля! Если закажете по внутренней вместо рабочей, получите неправильный размер. Подбор ремней онлайн на technomodule.zp.ua учитывает все эти нюансы.

Маркировка клиновых ремней также указывает профиль: A, B, C для классических или SPZ, SPA, SPB для узкоклиновых. Ремень профиль А размеры имеет стандартизированные: ширина 13 мм, высота 8 мм, угол 40 градусов.

Клиновые против Узкоклиновых (SPA/SPB)

Часто спрашивают: можно ли заменить ремень профиль А на SPA? Технически можно, но есть нюансы. Как выбрать приводной ремень правильно? Смотрите на геометрию шкива и нагрузку.

Классические клиновые (Z, A, B, C) — толще, дешевле, для умеренных нагрузок. Корд обычно из полиэстера, резина стандартная.

Узкоклиновые (SPZ, SPA, SPB, SPC) — передают на 20-35% больше мощности при тех же размерах, но требуют специальных шкивов с более узкой канавкой.

В стандартный шкив под профиль А можно поставить SPA — он будет сидеть выше, но работать лучше. Площадь контакта даже увеличится. Обратная замена хуже — классический ремень провалится глубже в узкую канавку, площадь контакта уменьшится, возможно проскальзывание.

Поликлиновой ремень — отдельная категория. Имеет несколько параллельных ручейков (от 3 до 12). Более гибкий, работает на меньших шкивах, передает больше мощности. Используется в современных приводах мотоблоков и мини-техники.

Зубчатый ремень обеспечивает синхронную передачу без проскальзывания. Критически важен в газораспределительных механизмах двигателей, где смещение на один зуб приводит к столкновению клапанов с поршнями.

Почему ремень свистит и как это исправить

Свист ремня — самая распространенная жалоба. Это всегда сигнал проблемы. Диагностика причины:

• Свист при запуске в холод = слабая натяжка или застарелая резина
• Свист при нагрузке = изношенный ремень или слабая натяжка
• Постоянный свист = износ канавки шкива или масло на ремне
• Свист после замены = неправильный профиль или перетяжка

Диагностика шкивов (износ канавки):

Проводим пальцем по канавке. Гладкая, блестящая поверхность = износ. Клиновой ремень работает боками, не должен касаться дна канавки. Если касается — ручеек шкива изношен, нужна замена.

Измеряем глубину канавки штангенциркулем. Для профиля А номинальная глубина 11 мм. Если меньше 9 мм — шкив под замену. Износ более 2 мм критичен.

Правильная натяжка:

Нажимаем с усилием 3-5 кг посередине между шкивами. Прогиб 10-15 мм на каждые 500 мм длины пролета. После установки нового ремня проверяем натяжение через 5-10 часов работы — он всегда "садится".

Перетяжка не менее опасна, чем слабая натяжка. Избыточная нагрузка на подшипники шкивов сокращает их ресурс в 2-3 раза. Корд ремня также может расслоиться от перенапряжения.

Чек-лист долговечности: меняем комплексно

Правило «Трех П»: Подшипник + Пыльник (Сальник) + Привод (Ремень/Ролик)

За семь лет работы убедился: комплексная замена — залог долговечности. Меняете подшипник, но оставляете старый сальник? Через месяц пыль и влага доберутся до нового подшипника. Ставите новый ремень на люфтящий ролик? Вибрация уничтожит ремень за три месяца. Дорогой ремонт получается именно из-за половинчатых решений.

Что меняем комплектом:

Подшипниковый узел:

• Сам подшипник (шариковый, роликовый или конический в зависимости от нагрузки)
• Сальник или пыльник для защиты
• Стопорные кольца
• Прокладки корпуса
• Болты крепления (если резьба повреждена)

Ременной привод:

• Все ремни (если один изношен, остальные тоже на грани)
• Натяжной ролик с подшипником
• Обводной ролик
• Корпусный подшипник роликов (часто забывают)

Гидравлический узел:

• Сальник
• Подшипник
• Все резиновые элементы (манжеты, кольца)
• Пыльники штоков

Аварийная остановка техники в поле стоит намного дороже, чем полный комплект запчастей. Простой комбайна в сезон — это потеря 50-100 тысяч гривен в день.

Почему важно чистить посадочные места

Перед монтажом тщательно очищаем все поверхности. Остатки герметика, коррозия, стружка — приговор новой детали. Используем металлические щетки, растворители, продуваем сжатым воздухом. Посадочная поверхность должна быть идеально гладкой.

Даже мелкая песчинка под обоймой подшипника создает точку концентрации напряжения. Через вибрацию появляется трещина, которая постепенно разрушает металл. Коррозия на посадочном месте сальника приводит к неравномерному прижиму рабочей кромки — течь гарантирована.

Для комплексного ремонта удобно использовать каталог подшипников, сальников и ремней на technomodule.zp.ua, где все подобрано под конкретные модели техники. Там есть допустимые обороты для каждого типа подшипника, нагрузки, рекомендуемая смазка.

Вывод

Друзья, за семь лет работы я видел тысячи случаев, когда экономия 200 гривен на "мелочи" оборачивалась десятками тысяч потерь от простоя техники. Подшипники, сальники, ремни — это не "расходники", а критически важные узлы. Клин двигателя из-за изношенного подшипника коленвала — это капитальный ремонт на 80-150 тысяч гривен.

Интересные 3 факта:

1. Тепловой зазор C3: почему новый подшипник клинит в ступице

Многие механики сталкиваются с парадоксом: поставили новый, качественный подшипник в бортовую или коробку передач Т-150, а он «сгорел» через неделю работы. Причина часто кроется не в браке, а в неправильном выборе теплового зазора.

Суть проблемы: Эффект «Термического клина»

Стандартные промышленные подшипники (маркировка Normal или CN) рассчитаны на умеренные температуры. Однако в тяжелых узлах трактора, работающего под нагрузкой в поле, температура металла часто достигает 80–90°C. Внешняя обойма нагревается и расширяется, внутренние зазоры исчезают, смазка выдавливается, и подшипник начинает работать «металл по металлу».

Как проверить и подобрать

Для горячих и нагруженных узлов (ступицы, ВОМ, коленвалы) необходимо использовать подшипники с маркировкой C3 (увеличенный радиальный зазор). Этот «люфт» на холодную деталь кажется лишним, но при рабочей температуре он исчезает, обеспечивая идеальное вращение.

Техническое обоснование:

Источник: SKF Rolling bearings catalogue (раздел Internal clearance); ГОСТ 520-2011.

---

2. Кассетные сальники: ремонт течи без проточки вала

Классическая проблема старых тракторов МТЗ и ЮМЗ — выработка на валах. «Канавка», протертая старой манжетой, гарантирует, что новый обычный сальник потечет практически сразу.

Решение: Технология Cassette Seals

Кассетный сальник (Cassette Seal) — это не просто резиновое уплотнение, а сложный неразборный блок с собственной встроенной втулкой. Главная особенность: рабочая кромка сальника трется не по валу вашего трактора, а внутри самой кассеты.

Практическая выгода

• Экономия на токарке: Вам не нужно снимать вал, наваривать и протачивать выработку.
• Герметичность: Кассета работает даже на валах с сильной коррозией или механическими повреждениями, так как не контактирует с ними рабочей частью.

Техническое обоснование:

Источник: Corteco / Freudenberg Sealing Technologies (Agricultural Catalogue, тип Simmerring Cassette Seal).

---

3. Арамид против полиэфира: почему горят ремни на комбайнах

Визуально все клиновые ремни черные и одинаковые. Но внутри скрывается принципиальная разница в материале корда (нитях, несущих нагрузку). Обычные промышленные ремни используют полиэфир, который не предназначен для шоковых нагрузок агротехники.

Миф о «синих» и «черных» ремнях

Цвет обертки — это маркетинг. Смотреть нужно на маркировку корда. Для приводов с ударной нагрузкой (измельчители, жатки, роторы комбайнов), где возможны резкие рывки от попадания густой массы или земли, подходят только ремни с арамидным кордом (кевларом).

В чем разница?

Полиэфирный ремень при ударе растягивается, проскальзывает и горит. Арамидный корд имеет практически нулевое растяжение. Он «перемалывает» нагрузку, сохраняя обороты вала и целостность привода.

Техническое обоснование:

Источник: Gates Corporation, "Guide to Agricultural Belt Drive Design" (сравнительные данные Tensile Strength: Aramid vs Polyester).
