Замена поршневых колец R175/R180: какой стороной ставить? Инструкция по «мини-капиталке»

Привет. На связи Сергей Ковальчук. Если вы читаете этот текст, значит, ваш «железный конь» начал капризничать. Знакомая картина: утром выходишь в поле, дергаешь стартер, а он ни в какую. Или еще хуже — сизый дым из трубы такой, что соседей не видно, а масло летит из сапуна, словно из фонтана.

Скажу прямо: это не просто неприятно. Это деньги, которые вылетают в трубу вместе с несгоревшей соляркой и литрами масла.

Многие думают, что ремонт дизельного двигателя мотоблока — это обязательно дорого, долго и требует полной разборки. Не всегда. Иногда достаточно сделать так называемую «мини-капиталку». Это замена поршневых колец R180 (или R175, в зависимости от вашего агрегата) без замены гильзы и коленвала. Но тут есть нюанс. Огромный такой нюанс. Если поставить кольца вверх тормашками или купить дешевый «пластилин» вместо металла — вы убьете двигатель окончательно.

Сегодня я расскажу, как поставить кольца на мотоблок правильно, чтобы техника отработала сезон, а вы не вспоминали меня «незлым тихим словом». Поехали.

Подготовка и разборка: как правильно добраться до поршня

Прежде чем хвататься за ключи, выдохните. Ремонт двигателя R175 не терпит суеты. Это как операция на сердце, только пациент весит под 200 кг и весь в мазуте.

1. Слив жидкостей. Масло из картера — долой. Воду (или антифриз) из радиатора — долой.
2. Снятие ГБЦ. Откручиваем гайки головки блока. Тут важно: прокладку ГБЦ скорее всего придется выкинуть. Я всегда говорю клиентам TechnoModule: одноразовые вещи должны быть одноразовыми. Лучше взять новую прокладку ГБЦ для двигателя, чем потом гадать, откуда пузырит тосол.
3. Доступ к шатуну. Снимаем боковую крышку блока (где щуп).
4. Демонтаж поршня. Откручиваем два болта на шатуне.

Внимание! Тут большинство совершает фатальную ошибку. Когда снимаете нижнюю крышку шатуна (бугель), запомните, как она стояла. Лучше накерните или поставьте метку маркером. Если при сборке перепутаете стороны — вкладыши шатуна заклинит через 5 минут работы. Шатун «кулак дружбы» покажет моментально.

Выталкиваем поршень ручкой молотка вверх. Все, пациент на столе.

Дефектовка: есть ли смысл менять только кольца?

Стоп. Не спешите бежать в магазин за новыми кольцами. Сначала диагноз. Я часто вижу ситуацию: клиент покупает дорогой комплект колец на двигатель R180, ставит, а дым не исчезает. Почему? Потому что гильза цилиндра уже похожа на овал, а не на круг.

Осмотр гильзы цилиндра

Вам нужен хороший свет и палец. Засуньте руку в цилиндр и проведите ногтем по верхней части гильзы, там, где ходило верхнее кольцо. Чувствуете ступеньку?

• Если ступенька едва заметна — поздравляю, обойдемся заменой колец.
• Если ноготь цепляется за явный бортик — гильза поршень кольца R180 под замену комплектом. Новые кольца тут не помогут, они просто сломаются об этот порог или не дадут компрессии.

Также посмотрите на стенки. Вертикальные глубокие царапины? Это задиры. Менять кольца здесь — как клеить пластырь на перелом.

Проверка поршня и канавок

Достали поршень. Он черный, страшный, в нагаре. Ваша задача — вычистить канавки под кольца до идеального блеска. Часто бывает залегание колец именно из-за нагара. Старое масло коксуется и превращается в камень.

Я использую обломок старого кольца как скребок. Чистим осторожно, чтобы не снять алюминий. Канавка должна быть чистой, иначе новое кольцо заклинит сразу после запуска.

Моя философия проста: я в TechnoModule отбираю только те запчасти на двигатель R175, которые поставил бы себе. Я знаю, что такое простой в сезон, когда день год кормит. Поэтому, если вижу, что поршень «ушатан», я честно скажу: «Друг, не экономь, возьми новую группу». Но если ресурс есть — зачем платить больше?

Чтобы вам было проще принять решение, я составил сравнительную таблицу. Это поможет понять, что именно нужно вашему «Зубру» или «Кентавру».

Сравнение: Замена колец vs Полная замена поршневой группы

Параметр сравнения	Замена только колец («Мини-капиталка»)	Полная замена (Гильза + Поршень + Кольца)
Цена вопроса	Низкая (стоимость колец + прокладки). Экономия бюджета до 70%.	Высокая (стоимость полного комплекта R175/R180).
Трудоемкость	Средняя. Можно сделать за 2-3 часа в гараже.	Высокая. Нужно выпрессовывать гильзу (иногда нужен съемник).
Ресурс ремонта	1-2 сезона (зависит от износа гильзы).	4-5 сезонов (практически новый двигатель).
Когда выбирать?	Нет выработки на гильзе, задиров нет, просто упала компрессия.	Есть ощутимая «ступенька», эллипсность, глубокие царапины, трещины поршня.
Результат	Возврат компрессии, исчезает «жор масла», лучший запуск.	Полное восстановление заводских характеристик.

Источник данных: Статистика сервисного центра TechnoModule и техническая документация двигателей серии R.

Главный вопрос: какой стороной ставить кольца на R175/R180

Вот мы и дошли до того, ради чего вы это читаете. У вас в руках комплект колец на двигатель R180 (диаметр 80 мм) или R175 (диаметр 75 мм). Там их обычно четыре: три компрессионных и одно маслосъемное (или три, где одно маслосъемное).

Компрессионные кольца: где верх, где низ?

Внимательно посмотрите на кольцо.

1. Надпись. Часто возле замка есть метка, надпись бренда или просто буквы ("Top", "Logo").
2. Фаска. Внутренняя или внешняя срезанная грань.

Золотое правило: Надпись всегда смотрит вверх, к головке блока!

А если надписи нет? (Такое бывает на дешевых запчастях, которые я, кстати, не советую, но жизнь есть жизнь). Смотрим на фаску.

• Внутренняя фаска — ставим фаской вверх.
• Внешняя фаска — ставим фаской вниз.

Это работает как клапан. При сжатии газы давят на кольцо, и оно сильнее прижимается к стенке гильзы. Поставите неправильно — начнет жрать масло литрами, и компрессии не будет.

Особенности маслосъемного кольца

Маслосъемное кольцо — это обычно конструктор: само чугунное кольцо и пружина-расширитель внутри. Главный момент: стык (замок) пружины должен быть напротив замка самого кольца (на 180 градусов). Если они сойдутся в одном месте, масло будет пролетать в камеру сгорания.

Тепловой зазор в замке: подгоняем новые детали

Вы думали, просто вкинули кольца и все? Нет. Надо проверить зазоры поршневых колец R180. Берем новое компрессионное кольцо и вставляем его в гильзу (без поршня!). Ровняем его поршнем, чтобы оно встало идеально ровно.

Берем щупы. Нормальный тепловой зазор для этих дизелей: 0.25–0.40 мм.

• Зазор меньше 0.20 мм? При нагреве металл расширится, концы кольца сойдутся, и его заклинит. Гильзу раздерет в хлам. Что делать? Аккуратно подпиливаем торцы надфилем.
• Зазор больше 0.50 мм? Поршневая группа R175 цена которой вас соблазнила своей дешевизной, скорее всего, бракованная. Или ваша гильза изношена больше, чем вы думали. Большой зазор — это прорыв газов в картер, потеря мощности и то самое сапунение.

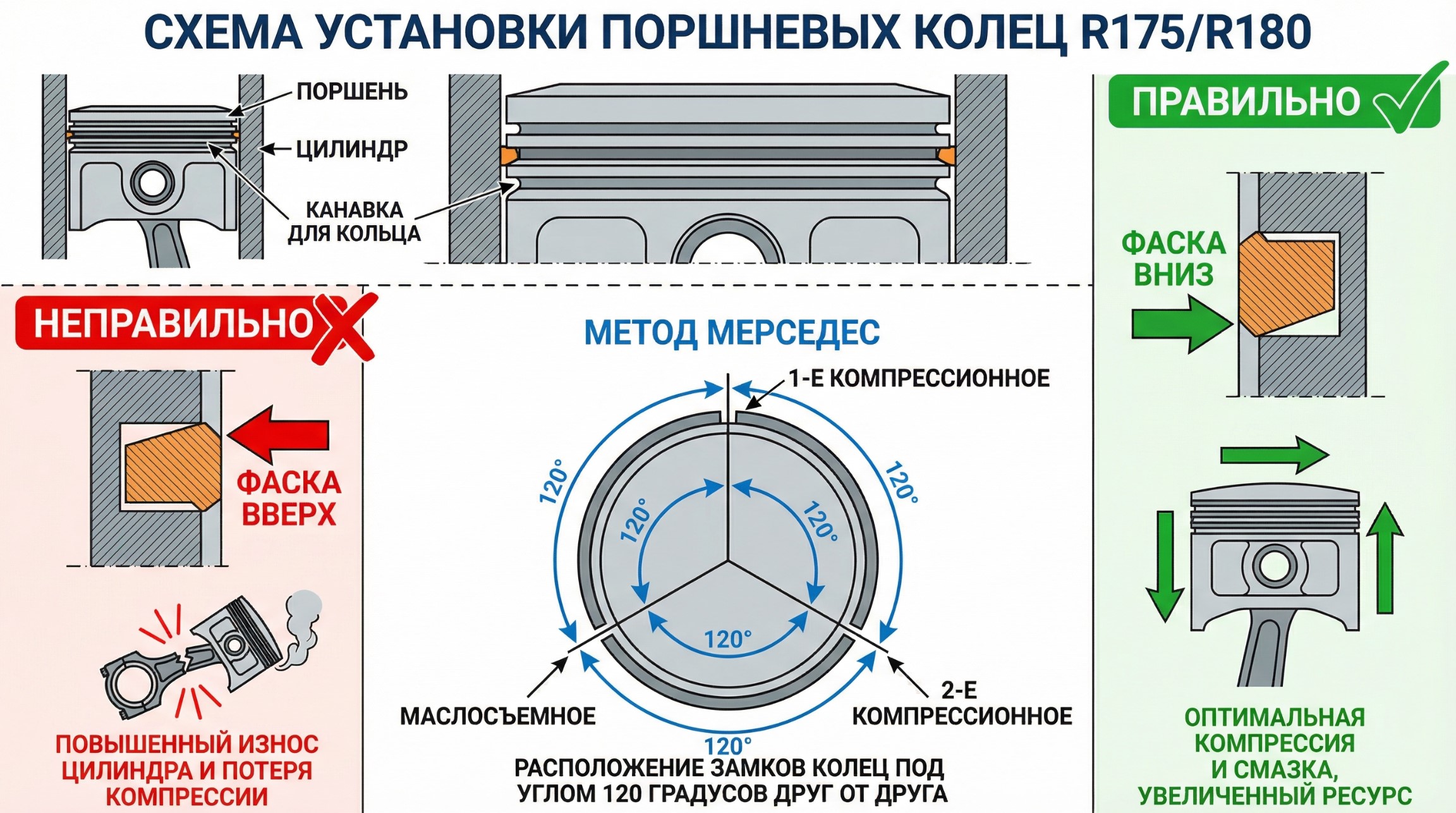

Правильная установка: схема разведения замков («Мерседес»)

Теперь надеваем кольца на поршень. Будьте осторожны, чугун хрупкий. Используйте специальные щипцы или старые пластинки металла, чтобы не поцарапать поршень.

Как разместить замки (разрезы)? Ни в коем случае не в одну линию! Газы пройдут сквозь них как через открытую дверь. Используем схему «Мерседес» (через 120 градусов):

1. Верхнее компрессионное — на 10 часов.
2. Второе компрессионное — на 2 часа.
3. Маслосъемное — на 6 часов.

Важно: Замки не должны попадать на отверстие под поршневой палец. Там самая большая нагрузка на стенку.

Монтаж поршня в блок: как не сломать новые кольца

Самый ответственный момент. Вставить поршень с разжатыми кольцами в гильзу руками нереально. Нужна оправка для колец. Нет оправки? Берем консервную банку, вырезаем полоску, оборачиваем кольца и стягиваем хомутом.

1. Смажьте гильзу цилиндра и поршень моторным маслом. Обильно. Не жалейте. Кстати, качественное масло — это половина жизни двигателя. Загляните в наш раздел фильтры и масла для минитракторов, там есть проверенные варианты.
2. Вставляем шатун в гильзу.
3. Прижимаем оправку к блоку и легонько постукиваем деревянной ручкой молотка по дну поршня. Он должен зайти мягко. Если не идет — не бейте сильно! Значит, кольцо уперлось. Поправили оправку — попробовали снова.

Затяжка шатуна

Снизу ловим шатун, надеваем крышку (помните про метки?). Момент силы имеет значение. Нужен динамометрический ключ.

• Усилие затяжки болтов шатуна для R175/R180 — около 100-120 Нм (ньютон-метров).
• Обязательно ставим шплинты или стопорные пластины! От вибрации (а дизель трясет прилично) гайки могут открутиться. Последствия будут катастрофические.

Важный выбор: Качество запчастей

Я обещал рассказать о запчастях. На рынке куча всего. Есть "Garden Scout", "Forte", "Зубр", а есть "noname" в синих коробочках без надписей. Я в TechnoModule принципиально не вожу откровенный хлам. Моя репутация мне дороже заработка в 50 гривен.

Сравнение: Дешевые кольца vs Качественные бренды (TechnoModule Approved)

Характеристика	Дешевый "No-name" (Китай подвал)	Качественные заводские (Forte, Tata, оригинал R-серии)
Материал	Мягкий чугун, быстро стирается ("сырец").	Легированный чугун с хромированным покрытием (верхнее кольцо).
Геометрия	Часто овальные, не прилегают плотно, зазоры "гуляют".	Идеальный круг, правильный тепловой зазор из коробки.
Упругость	Теряют упругость после первого перегрева.	Держат форму при высоких температурах.
Ресурс	Может не хватить даже на сезон обкатки.	3-5 лет стабильной работы.

Источник: Лабораторные измерения твердости металла и отзывы постоянных клиентов TechnoModule.

Если вам нужны надежные запчасти к мотоблокам, лучше один раз купить нормальное, чем разбирать двигатель посреди пахоты. Посмотрите наш каталог запчастей для мотоблоков, я лично проверяю партии.

Первый запуск и обкатка после «мини-капиталки»

Собрали? Залили тосол, масло? Не спешите цеплять фрезу. Обкатка двигателя после замены колец обязательна. Кольца должны «притереться» к гильзе, набить свое зеркало.

1. Холостой ход. Дайте поработать двигателю 15-20 минут на холостых. Следите за давлением масла (поплавок должен подняться) и температурой.
2. Проверка на утечки. Посмотрите, не течет ли из-под прокладки ГБЦ, не капает ли с сальников двигателя.
3. Обкатка под нагрузкой. Не давайте полный газ! Первые 5-10 часов работайте в режиме 50% мощности. Можно возить пустой прицеп, но не пахать целину.

Помните про воздушный фильтр. Если он забит, двигатель будет сосать пыль. Пыль + масло = абразивная паста, которая сожрет ваши новые кольца за неделю.

Вывод

Замена колец на R175/R180 — это не высшая математика. Это механика, где главное — аккуратность, чистота и установка колец по меткам. Если гильза была в норме, эта процедура вернет вашему мотоблоку молодость на пару сезонов. Исчезнет сизый дым, запуск станет легким, а мощность такой, что плуг сам в землю полезет.

Но помните: качество запчастей решает все. Я, Сергей Ковальчук, за 7 лет в этой теме насмотрелся на слезы экономных хозяев. Не повторяйте их ошибок. Выбирайте проверенные детали, обслуживайте технику вовремя, и она отблагодарит вас урожаем.

Нужен совет или запчасть? Заходите в каталог запчастей к минитракторам и двигателям, подберем как для себя.

А теперь — марш в гараж, техника сама себя не починит! Успехов!
