Як замінити поршневі кільця на дизельному двигуні R175/R180: покрокова інструкція

Привіт. На зв'язку Сергій Ковальчук. Якщо ви читаєте цей текст, значить, ваш «залізний кінь» почав вередувати. Знайома картина: зранку виходиш у поле, смикаєш стартер, а він ні в яку. Або ще гірше — сизий дим із труби такий, що сусідів не видно, а масло летить із сапуна, наче з фонтану.

Скажу прямо: це не просто неприємно. Це гроші, які вилітають у трубу разом із незгорілою соляркою та літрами мастила.

Багато хто думає, що ремонт дизельного двигуна мотоблока — це обов'язково дорого, довго і потребує повної розборки. Не завжди. Іноді достатньо зробити так звану «міні-капіталку». Це заміна поршневих кілець R180 (або R175, залежно від вашого агрегату) без заміни гільзи та колінвала. Але тут є нюанс. Величезний такий нюанс. Якщо поставити кільця догори дриґом або купити дешевий «пластилін» замість металу — ви вб'єте двигун остаточно.

Сьогодні я розповім, як поставити кільця на мотоблок правильно, щоб техніка відпрацювала сезон, а ви не згадували мене «незлим тихим словом». Поїхали.

Підготовка та розбирання: як правильно дістатися до поршня

Перш ніж хапатися за ключі, видихніть. Ремонт двигуна R175 не терпить суєти. Це як операція на серці, тільки пацієнт важить під 200 кг і весь у мазуті.

1. Злив рідин. Мастило з картеру — геть. Воду (або антифриз) з радіатора — геть.
2. Зняття ГБЦ. Відкручуємо гайки головки блоку. Тут важливо: прокладку ГБЦ швидше за все доведеться викинути. Я завжди кажу клієнтам TechnoModule: одноразові речі мають бути одноразовими. Краще взяти нову прокладку ГБЦ для двигуна, ніж потім гадати, звідки пузирить тосол.
3. Доступ до шатуна. Знімаємо бічну кришку блоку (де щуп).
4. Демонтаж поршня. Відкручуємо два болти на шатуні.

Увага! Тут більшість робить фатальну помилку. Коли знімаєте нижню кришку шатуна (бугель), запам'ятайте, як вона стояла. Краще накерніть або поставте мітку маркером. Якщо при збірці переплутаєте сторони — вкладиші шатуна заклинить через 5 хвилин роботи. Шатун «кулак дружби» покаже моментально.

Виштовхуємо поршень ручкою молотка вгору. Все, пацієнт на столі.

Дефектовка: чи є сенс міняти лише кільця?

Стоп. Не спішіть бігти в магазин за новими кільцями. Спочатку діагноз. Я часто бачу ситуацію: клієнт купує дорогий комплект кілець на двигун R180, ставить, а дим не зникає. Чому? Бо гільза циліндра вже схожа на овал, а не на коло.

Огляд гільзи циліндра

Вам потрібне хороше світло і палець. Засуньте руку в циліндр і проведіть нігтем по верхній частині гільзи, там, де ходило верхнє кільце. Відчуваєте сходинку?

• Якщо сходинка ледь помітна — вітаю, обійдемося заміною кілець.
• Якщо ніготь чіпляється за явний бортик — гільза поршень кільця R180 під заміну комплектом. Нові кільця тут не допоможуть, вони просто зламаються об цей поріг або не дадуть компресії.

Також подивіться на стінки. Вертикальні глибокі подряпини? Це задири. Міняти кільця тут — як клеїти пластир на перелом.

Перевірка поршня та канавок

Дістали поршень. Він чорний, страшний, у нагарі. Ваша задача — вичистити канавки під кільця до ідеального блиску. Часто буває залягання кілець саме через нагар. Старе мастило коксується і перетворюється на камінь.

Я використовую уламок старого кільця як скребок. Чистимо обережно, щоб не зняти алюміній. Канавка має бути чистою, інакше нове кільце заклинить відразу після запуску.

Моя філософія проста: я в TechnoModule відбираю тільки ті запчастини на двигун R175, які поставив би собі. Я знаю, що таке простій у сезон, коли день рік годує. Тому, якщо бачу, що поршень «ушатаний», я чесно скажу: «Друже, не економ, візьми нову групу». Але якщо ресурс є — навіщо платити більше?

Щоб вам було простіше прийняти рішення, я склав порівняльну таблицю. Це допоможе зрозуміти, що саме потрібно вашому «Зубру» чи «Кентавру».

Порівняння: Заміна кілець vs Повна заміна поршневої групи

Параметр порівняння	Заміна тільки кілець («Міні-капіталка»)	Повна заміна (Гільза + Поршень + Кільця)
Ціна питання	Низька (вартість кілець + прокладки). Економія бюджету до 70%.	Висока (вартість повного комплекту R175/R180).
Трудомісткість	Середня. Можна зробити за 2-3 години в гаражі.	Висока. Потрібно випресовувати гільзу (інколи потрібен знімач).
Ресурс ремонту	1-2 сезони (залежить від зносу гільзи).	4-5 сезонів (практично новий двигун).
Коли обирати?	Немає виробки на гільзі, задирів немає, просто впала компресія.	Є відчутна «сходинка», еліпсність, глибокі подряпини, тріщини поршня.
Результат	Повернення компресії, зникає «жор масла», кращий запуск.	Повне відновлення заводських характеристик.

Джерело даних: Статистика сервісного центру TechnoModule та технічна документація двигунів серії R.

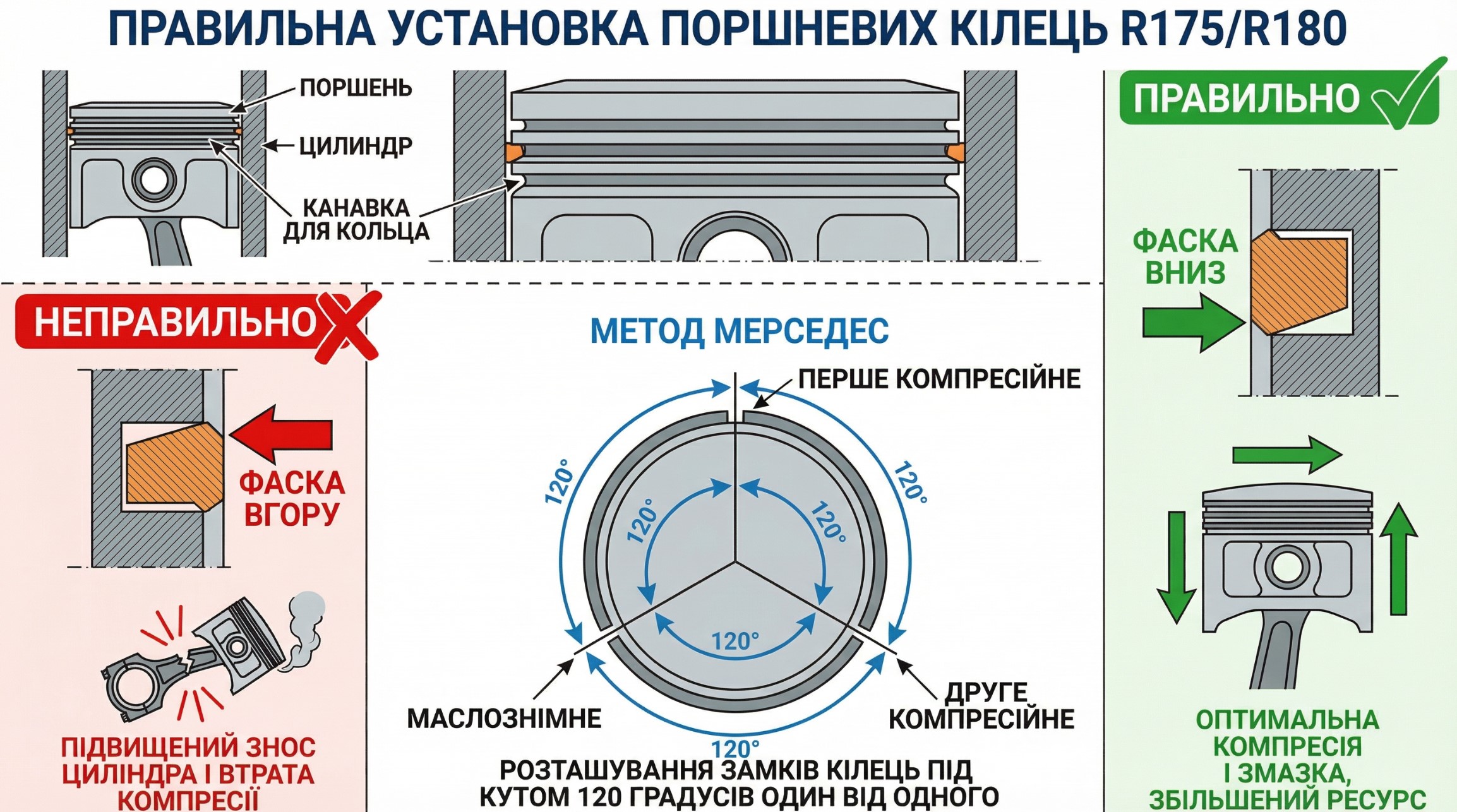

Головне питання: якою стороною ставити кільця на R175/R180

Ось ми й дійшли до того, заради чого ви це читаєте. У вас у руках комплект кілець на двигун R180 (діаметр 80 мм) або R175 (діаметр 75 мм). Там їх зазвичай чотири: три компресійних і одне маслознімне (або три, де одне маслознімне).

Компресійні кільця: де верх, де низ?

Уважно подивіться на кільце.

1. Напис. Часто біля замка є мітка, напис бренду або просто літери ("Top", "Logo").
2. Фаска. Внутрішня або зовнішня зрізана грань.

Золоте правило: Напис завжди дивиться вгору, до головки блоку!

А якщо напису немає? (Таке буває на дешевих запчастинах, які я, до речі, не раджу, але життя є життя). Дивимось на фаску.

• Внутрішня фаска — ставимо фаскою вгору.
• Зовнішня фаска — ставимо фаскою вниз.

Це працює як клапан. При стисненні гази тиснуть на кільце, і воно сильніше притискається до стінки гільзи. Поставите неправильно — почне жерти масло літрами, і компресії не буде.

Особливості маслознімного кільця

Маслознімне кільце — це зазвичай конструктор: саме чавунне кільце і пружина-розширювач всередині. Головний момент: стик (замок) пружини повинен бути навпроти замка самого кільця (на 180 градусів). Якщо вони зійдуться в одному місці, масло буде пролітати в камеру згоряння.

Тепловий зазор у замку: підганяємо нові деталі

Ви думали, просто вкинули кільця і все? Ні. Треба перевірити зазори поршневих кілець R180. Беремо нове компресійне кільце і вставляємо його в гільзу (без поршня!). Рівняємо його поршнем, щоб воно стало ідеально рівно.

Беремо щупи. Нормальний тепловий зазор для цих дизелів: 0.25–0.40 мм.

• Зазор менше 0.20 мм? Під час нагріву метал розшириться, кінці кільця зійдуться, і його заклинить. Гільзу роздере в мотлох. Що робити? Акуратно підпилюємо торці надфілем.
• Зазор більше 0.50 мм? Поршнева група R175 ціна якої вас спокусила своєю дешевизною, швидше за все, бракована. Або ваша гільза зношена більше, ніж ви думали. Великий зазор — це прорив газів у картер, втрата потужності і те саме сапуніння.

Правильна установка: схема розведення замків («Мерседес»)

Тепер одягаємо кільця на поршень. Будьте обережні, чавун крихкий. Використовуйте спеціальні щипці або старі пластинки металу, щоб не подряпати поршень.

Як розмістити замки (розрізи)? Ні в якому разі не в одну лінію! Гази пройдуть крізь них як крізь відчинені двері. Використовуємо схему «Мерседес» (через 120 градусів):

1. Верхнє компресійне — на 10 годин.
2. Друге компресійне — на 2 години.
3. Маслознімне — на 6 годин.

Важливо: Замки не повинні потрапляти на отвір під поршневий палець. Там найбільше навантаження на стінку.

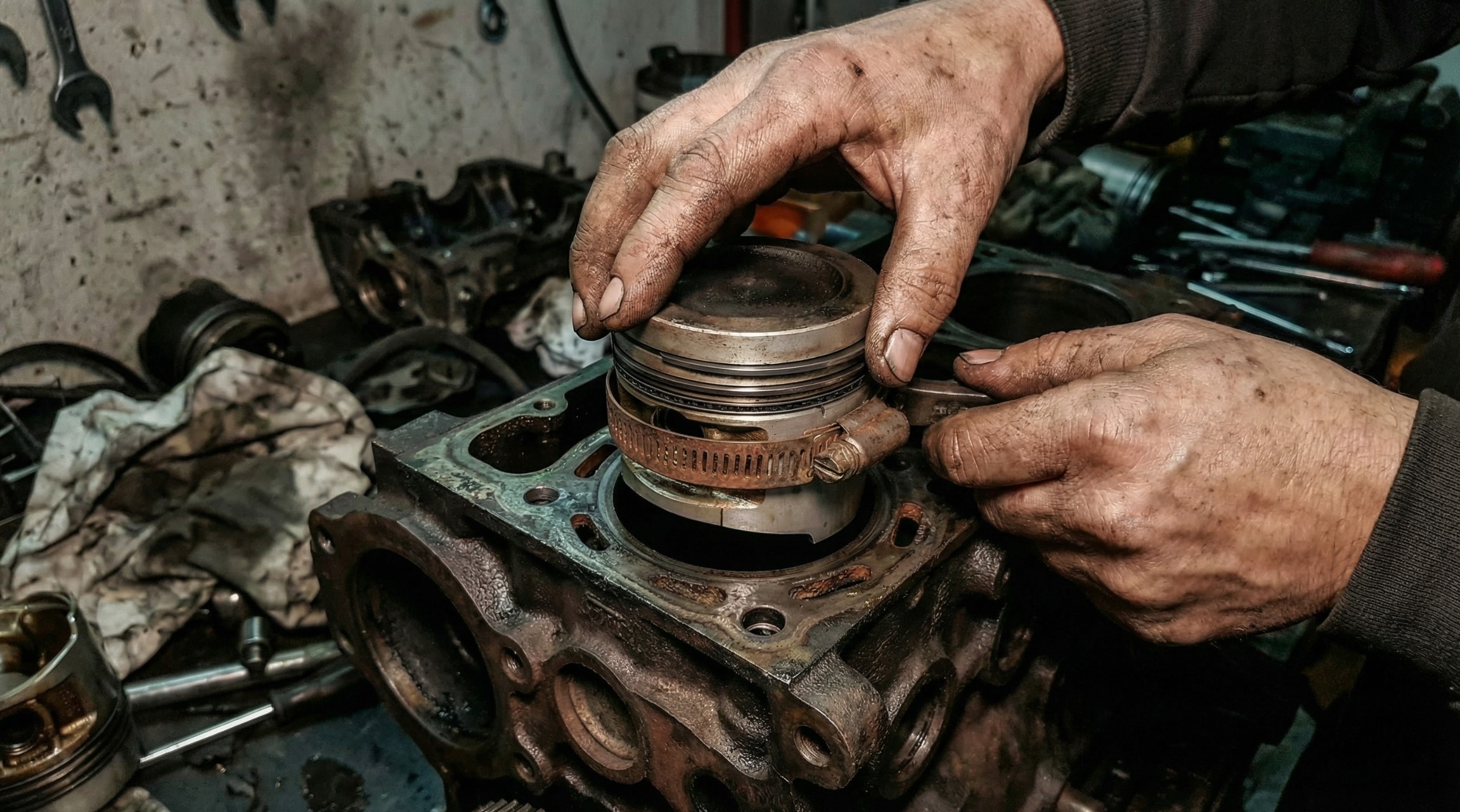

Монтаж поршня в блок: як не зламати нові кільця

Найвідповідальніший момент. Вставити поршень з розтиснутими кільцями в гільзу руками нереально. Потрібна оправка для кілець. Немає оправки? Беремо консервну банку, вирізаємо смужку, обгортаємо кільця і стягуємо хомутом.

1. Змастіть гільзу циліндра і поршень моторним мастилом. Рясно. Не шкодуйте. До речі, якісне мастило — це половина життя двигуна. Загляньте в наш розділ фільтри та масла для мінітракторів, там є перевірені варіанти.
2. Вставляємо шатун у гільзу.
3. Притискаємо оправку до блоку і легенько постукуємо дерев'яною ручкою молотка по дну поршня. Він повинен зайти м'яко. Якщо не йде — не бийте сильно! Значить, кільце вперлося. Поправили оправку — спробували знову.

Затягування шатуна

Знизу ловимо шатун, одягаємо кришку (пам'ятаєте про мітки?). Момент сили має значення. Потрібен динамометричний ключ.

• Зусилля затяжки болтів шатуна для R175/R180 — близько 100-120 Нм (ньютон-метрів).
• Обов'язково ставимо шплінти або стопорні пластини! Від вібрації (а дизель трусить добряче) гайки можуть відкрутитися. Наслідки будуть катастрофічні.

Важливий вибір: Якість запчастин

Я обіцяв розповісти про запчастини. На ринку купа всього. Є "Garden Scout", "Forte", "Зубр", а є "noname" в синіх коробочках без написів. Я в TechnoModule принципово не вожу відвертий мотлох. Моя репутація мені дорожча за заробіток у 50 гривень.

Порівняння: Дешеві кільця vs Якісні бренди (TechnoModule Approved)

Характеристика	Дешевий "No-name" (Китай підвал)	Якісні заводські (Forte, Tata, оригінал R-серії)
Матеріал	М'який чавун, швидко стирається ("сирець").	Легований чавун з хромованим покриттям (верхнє кільце).
Геометрія	Часто овальні, не прилягають щільно, зазори "гуляють".	Ідеальне коло, правильний тепловий зазор з коробки.
Пружність	Втрачають пружність після першого перегріву.	Тримають форму при високих температурах.
Ресурс	Може не вистачити навіть на сезон обкатки.	3-5 років стабільної роботи.

Джерело: Лабораторні виміри твердості металу та відгуки постійних клієнтів TechnoModule.

Якщо вам потрібні надійні запчастини до мотоблоків, краще один раз купити нормальне, ніж розбирати двигун посеред оранки. Подивіться наш каталог запчастин для мотоблоків, я особисто перевіряю партії.

Перший запуск та обкатка після «міні-капіталки»

Зібрали? Залили тосол, масло? Не спішіть чіпляти фрезу. Обкатка двигуна після заміни кілець обов'язкова. Кільця повинні «притертися» до гільзи, набити своє дзеркало.

1. Холостий хід. Дайте попрацювати двигуну 15-20 хвилин на холостих. Слідкуйте за тиском масла (поплавок повинен піднятися) і температурою.
2. Перевірка на витоки. Подивіться, чи не тече з-під прокладки ГБЦ, чи не капає з сальників двигуна.
3. Обкатка під навантаженням. Не давайте повний газ! Перші 5-10 годин працюйте в режимі 50% потужності. Можна возити пустий причіп, але не орати цілину.

Пам'ятайте про повітряний фільтр. Якщо він забитий, двигун буде смоктати пил. Пил + масло = абразивна паста, яка зжере ваші нові кільця за тиждень.

Висновок

Заміна кілець на R175/R180 — це не вища математика. Це механіка, де головне — акуратність, чистота і встановлення кілець по мітках. Якщо гільза була в нормі, ця процедура поверне вашому мотоблоку молодість на пару сезонів. Зникне сизий дим, запуск стане легким, а потужність такою, що плуг сам у землю лізтиме.

Але пам'ятайте: якість запчастин вирішує все. Я, Сергій Ковальчук, за 7 років у цій темі надивився на сльози економних господарів. Не повторюйте їхніх помилок. Вибирайте перевірені деталі, обслуговуйте техніку вчасно, і вона віддячить вам урожаєм.

Потрібна порада чи запчастина? Заходьте в каталог запчастин до мінітракторів та двигунів, підберемо як для себе.

А тепер — марш у гараж, техніка сама себе не полагодить! Успіхів!
