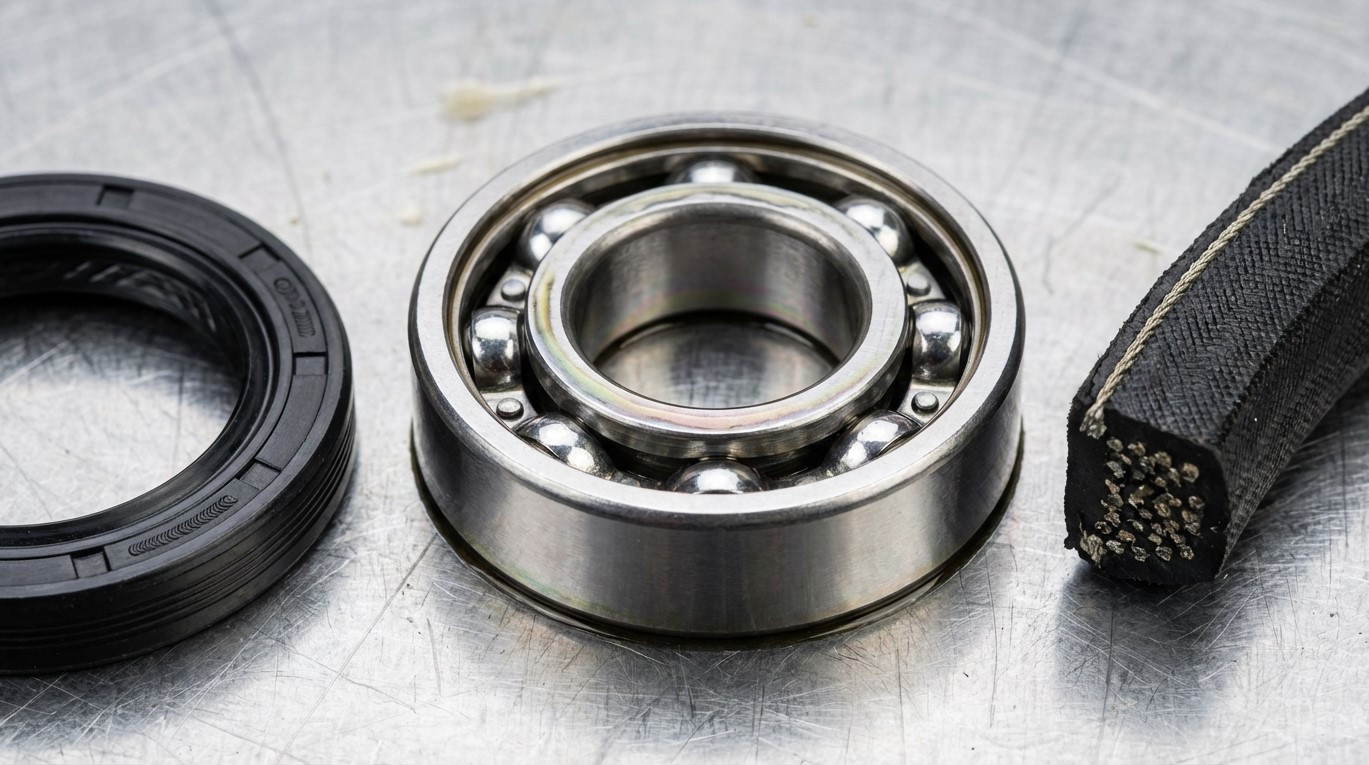

Ремені, підшипники й сальники: як підібрати нормально, щоб не міняти щомісяця і заощадити на ремонті

Привіт! Мене звати Сергій Ковальчук, і за сім років роботи з продажу запчастин на technomodule.zp.ua я бачив тисячі історій, коли одна "дрібничка" руйнувала всю техніку. Ви не повірите, але як часто бувають ситуації, що люди намагаються зекономити, купивши дешеву неякісну деталь замість оригінальної, а потім платять вдруге за якість. Як кажуть, скупий платить двічі.

Уявіть сценарій: розпал сезону, комбайн у полі, кожна хвилина коштує тисячі. І раптом - зупинка. Причина? Ланцюгова реакція руйнувань. Спочатку зносився копійчаний сальник, бо взяли "який був під рукою". Через пошкоджену манжету почало витікати масло з редуктора. Підшипник кочення залишився без змащення - за тиждень почав гудіти та перегріватися. Коли його заклинило, вал застопорився, а приводний ремінь не витримав навантаження і порвався.

Простій техніки в сезон може коштувати десятки тисяч гривень втрачених доходів. А все почалося з економії 50 гривень на нормальному сальнику. Моя система цінностей проста: на technomodule.zp.ua ми продаємо тільки якісні та оригінальні запчастини, бо знаємо ціну вашого простою.

Підшипники: інструкція з виживання для механізмів

Не тільки розмір: на що дивитися крім діаметра

Коли клієнт приходить і каже: "Мені потрібен підшипник 30 на 62 на 16", я завжди уточнюю умови роботи. Як підібрати підшипник за розмірами - це лише початок. Внутрішній діаметр, зовнішній діаметр і ширина важливі, але не єдині параметри для правильного підбору підшипників по каталогу.

Щоб розібратися в типах навантажень, складу таблицю. Це допоможе зрозуміти, чому не можна ставити кульковий підшипник туди, де має стояти роликовий:

Тип підшипника	Сприйняття навантаження	Допустимі оберти	Де найчастіше застосовується
Кульковий радіальний	Середнє радіальне, мале осьове	Дуже високі	Електродвигуни, генератори, прості редуктори
Роликовий циліндричний	Величезне радіальне, не тримає осьове	Середні	Важкі редуктори, КПП тракторів, вали відбору потужності
Конічний роликовий	Комбіноване (і радіальне, і осьове)	Низькі та середні	Маточини коліс, диференціали
Голчастий	Високе радіальне при малих габаритах	Середні	Карданні вали, шарніри, вузли з обмеженим простором
Корпусний підшипник	Середнє радіальне з можливістю самоустановки	Середні	Натяжні ролики, опори валів

Джерело: технічні довідники SKF, FAG та досвід technomodule.zp.ua

Закриті (2RS) чи відкриті: де потрібен захист, а де масляна ванна

Підшипники з маркуванням 2RS або 2Z - це закриті варіанти з металевими чи гумовими захисними шайбами. Вони мають вбудоване мастило і захищені від пилу та вологи. Ідеально підходять для зовнішніх вузлів мінітракторів, де немає масляної ванни, але багато бруду.

Відкриті підшипники використовуються в коробках передач і редукторах, де постійна циркуляція масла забезпечує змащення та охолодження. Ставити закритий підшипник у масляну ванну - марнувати гроші. Кульковий підшипник кочення в такому середовищі працює краще без додаткових ущільнень.

Магічний зазор C3: чому підшипник, що «бовтається», служить довше при високих температурах

Приходить клієнт, бере дорогий оригінальний підшипник, трясе його і каже: "Сергію, він же люфтить! Це брак!" А я відповідаю: "Це не брак, це C3 - радіальний люфт для високих температур."

Підшипник із зазором C3 спеціально має люфт у холодному стані. При нагріванні до 70-90 градусів метал розширюється, цей люфт вибирається, і підшипник працює оптимально. Без C3 при високих температурах відбувається заклинювання, перегрів, вихід з ладу. Особливо це критично для підшипників двигунів, де температури завжди високі. Роликовий чи конічний підшипник також потребує правильного зазору для компенсації теплового розширення.

ТОП-5 причин, чому нові підшипники гудуть через тиждень

Причини виходу з ладу підшипників часто криються не в якості деталі, а в монтажі. Ресурс роботи підшипника залежить від правильної установки більше, ніж від бренду:

"Синдром молотка": як вбити деталь при монтажі

Бачив, як люди забивають підшипник молотком по внутрішній обоймі або, ще гірше, по сепаратору. Удари через тіла кочення створюють мікротріщини ще до запуску. Правильно - тільки запресовка через оправку потрібного діаметра або використання знімача підшипників для демонтажу. Заміна підшипника своїми руками вимагає правильного інструменту.

Змазка: коли кашу маслом зіпсуєш (перегрів від надлишку)

"Чим більше мастила, тим краще" - тут це не працює. Якщо набити підшипник літолом під зав'язку, тіла кочення працюють як міксер. Надлишок створює опір, температура росте, високотемпературна змазка окислюється і втрачає властивості.

Правило просте: закритий підшипник має заводську кількість мастила. Відкритий заповнюємо на 30-50% об'єму, для високих обертів - 20-30%. Клас точності підшипника також впливає на кількість необхідного мастила.

Перетяжка та неправильна центровка

Використання динамометричного ключа критично важливе. Перетягнута гайка створює осьовий натяг, який "вбиває" підшипник. Порушення співвісності шківів призводить до перекосу обойми та нерівномірного зносу доріжок кочення.

Корозія від вологи

Навіть у закритих підшипниках може скупчуватися конденсат. Якщо техніка стоїть на вулиці, вода проникає через мікротріщини ущільнень. Сталь ШХ-15, з якої виготовлені підшипники, дуже чутлива до корозії. Іржа створює раковини на доріжках кочення - підшипник починає гудіти.

Забруднення абразивом

Пил, пісок, металева стружка - це смерть для підшипника. Абразивні частинки працюють як наждак, стираючи доріжки та тіла кочення. Тому пильовик чи сальник - не опція, а необхідність.

Експрес-діагностика без стенду

Як відрізнити гул підшипника від шуму гуми чи КПП? За роки практики навчився визначати "на слух":

• Гул підшипника - монотонний звук, пропорційний обертам, не швидкості техніки
• Шум гуми - змінюється від покриття дороги, більш "шелестячий"
• Гул КПП - з'являється на певних швидкостях, зникає при вимкненні зчеплення
• Вібрація - відчувається на кермі або важелі, посилюється з швидкістю

Простий тест: вивішуємо колесо, хитаємо руками. Люфт = зношений підшипник. Крутимо рукою - повинно обертатися плавно, без хрускоту. Штангенциркулем можна виміряти люфт точніше. Як відрізнити оригінальний підшипник від підробки? Дивіться на якість маркування - воно має бути чітким, без розмитості.

Сальники та манжети: тримаємо герметичність

Минулого тижня приїжджав клієнт з Полтавщини. Розповідає: "Сергію, міняв сальник у редукторі трактора тричі за місяць! Що не так?" Дивлюся на деталь - звичайна гума NBR, а редуктор працює при 140 градусах. Зрозуміло, чому течуть сальники - матеріал просто "спікся". Поставили FKM - рік відходив без проблем.

Матеріалознавство за 1 хвилину: NBR, FKM чи Силікон?

Коли клієнт питає про сальник, я завжди починаю з умов роботи. Маркування матеріалу критично важливе - поставиш не той, через місяць знову течія. Підбір сальників по розмірам - це лише половина справи, матеріал не менш важливий. Види сальників та їх застосування визначаються саме матеріалом манжети.

Матеріал	Температура роботи	Сумісність з маслом	Сумісність з паливом	Сумісність з антифризом	Де використовувати
NBR (нітрильний каучук)	-40...+120°C	Відмінна	Хороша	Задовільна	Редуктори, КПП, колінвал дизеля, маточини
FKM (фторкаучук/Viton)	-20...+200°C	Відмінна	Відмінна	Хороша	Турбіни, гарячі вали, бензинові двигуни
Силікон	-60...+200°C	Погана	Погана	Відмінна	Пильовики, система охолодження, пневматика
Поліуретан	-30...+100°C	Добра	Середня	Погана	Гідроциліндри, штоки, динамічні ущільнення

Джерело: каталоги виробників сальників Corteco, SKF, технічна документація, досвід technomodule.zp.ua

Чому звичайну гуму не можна ставити на гарячі вали? Бачив не раз: людина міняє сальник турбокомпресора, ставить NBR замість FKM. Через місяць сальник "спікся", задубів, потріскався. При 150-180 градусах NBR руйнується на молекулярному рівні. Маслобензостійкість у нього відмінна, але термостійкість обмежена.

Секрети підбору, про які мовчать каталоги

Насічки мають значення: що буде, якщо поставити «лівий» сальник на вал, що крутиться вправо

Дивіться на робочу кромку - там є спіральні канавки. Це не декор, а гідродинамічні насічки, що працюють як мікронасос. При правильному напрямку обертання вони "підганяють" масло назад у корпус. При неправильному - висмоктують назовні!

Якщо вал крутиться за годинниковою, насічки мають йти проти годинникової. Пружина на робочій кромці додатково притискає манжету до валу, створюючи герметичність. Манжета армована має металевий каркас, що запобігає деформації при запресуванні.

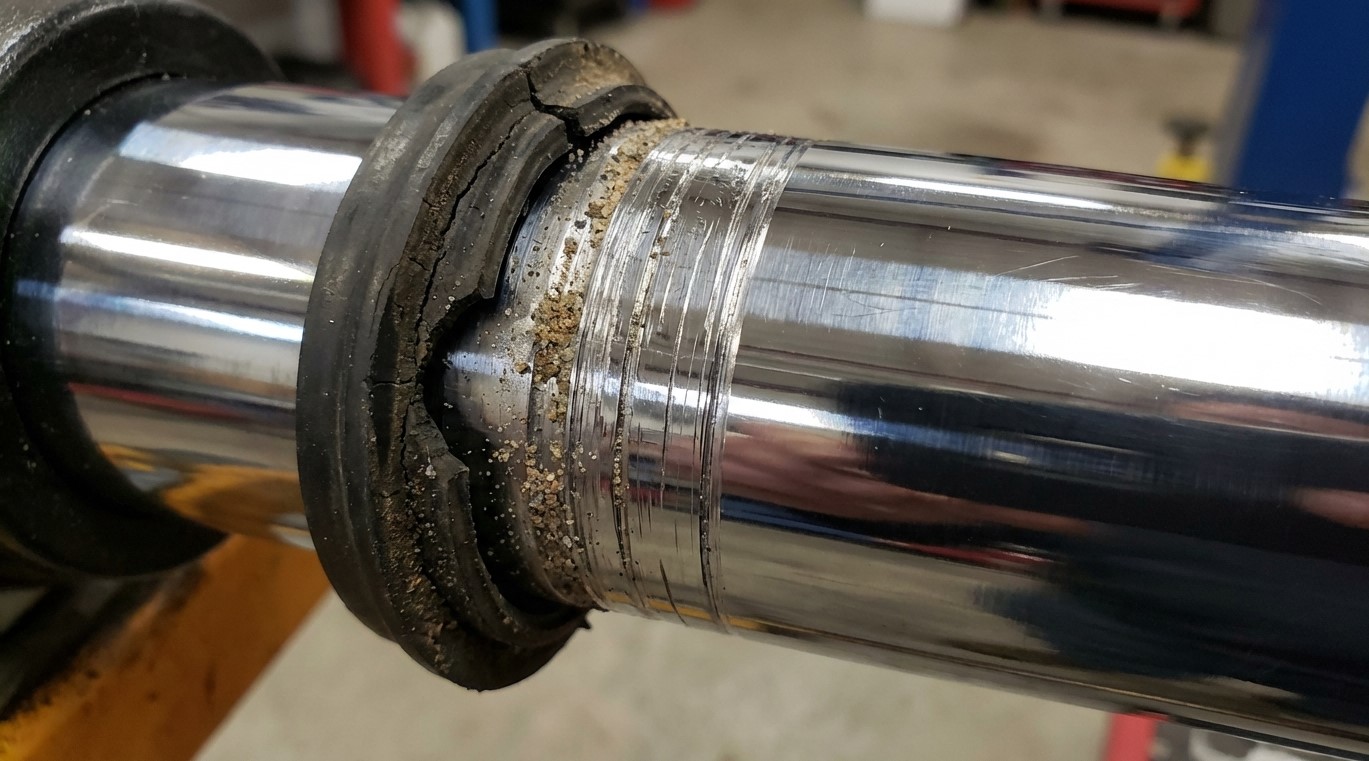

Проблема виробітки валу: як врятувати ситуацію, якщо старий сальник пропиляв канавку

Старий сальник пропиляв канавку на валу глибиною 0,5-1 мм. Новий стандартний встане в ту ж виробітку і тектиме одразу. Чому течуть сальники після заміни? Часто саме через це.

Рішення кілька:

• Ремонтний сальник зі зміщеною робочою кромкою на 3-5 мм
• Недопресування стандартного сальника на 1-2 мм, щоб кромка працювала по "живому" металу
• Ремонтна втулка на вал (найдорожчий, але найнадійніший варіант)
• Шліфування валу під ремонтний розмір (якщо конструкція дозволяє)

Як правильно заміряти (лайфхак)

Ніколи не міряйте старий розтягнутий сальник! Він деформований і дасть неправильні розміри. Таблиця розмірів підшипників та сальників завжди вказує номінальні параметри посадочних місць.

Міряємо посадочні місця:

• Внутрішній діаметр = діаметр валу (штангенциркулем у кількох точках)
• Зовнішній діаметр = діаметр отвору в корпусі (також у кількох точках)
• Висота = глибина посадочного гнізда (вимірювальною рейкою)

Сальник має натяг 0,3-0,5 мм по зовнішньому діаметру. При запресуванні обов'язково змащуємо робочу кромку маслом, яке буде в вузлі. Це критично важливо для ущільнення валу - сухе тертя одразу пошкодить кромку.

Привідні ремені: від профілю до натяжки

Торік до мене звернувся фермер з Черкащини. Каже: "Сергію, купив ремінь 1500, а він не налазить. Продавець каже, що я неправильно заміряв." Питаю: "А яку довжину ви міряли?" Виявилося - зовнішню, а в каталозі була внутрішня. Різниця 80 мм! Ось чому розшифровка маркування ременів критично важлива.

Li, La, Lw — як не заплутатися в довжині

Розшифровка маркування ременів - це наука. Приходить клієнт: "Мені ремінь 1500". Питаю: "Це яка довжина?" Людина дивиться як на інопланетянина. А різниця може бути критичною!

• Li (Internal) - внутрішня довжина по внутрішній кромці
• La (External) - зовнішня довжина по зовнішній кромці
• Lw/Lp (Pitch) - робоча довжина по корду (найточніша для розрахунків)

Різниця між Li та La може сягати 50-100 мм залежно від висоти профілю! Якщо замовите по внутрішній замість робочої, отримаєте неправильний розмір. Підбір ременів онлайн на technomodule.zp.ua враховує всі ці нюанси.

Маркування клинових ременів також вказує профіль: A, B, C для класичних або SPZ, SPA, SPB для вузькоклинових. Ремінь профіль А розміри має стандартизовані: ширина 13 мм, висота 8 мм, кут 40 градусів.

Клинові проти Вузькоклинових (SPA/SPB)

Часто питають: чи можна замінити ремінь профіль А на SPA? Технічно можна, але є нюанси. Як вибрати приводний ремінь правильно? Дивіться на геометрію шківа та навантаження.

Класичні клинові (Z, A, B, C) - товстіші, дешевші, для помірних навантажень. Корд зазвичай з поліестеру, гума стандартна.

Вузькоклинові (SPZ, SPA, SPB, SPC) - передають на 20-35% більше потужності при тих самих розмірах, але потребують спеціальних шківів з вужчою канавкою.

У стандартний шків під профіль А можна поставити SPA - він сидітиме вище, але працюватиме краще. Площа контакту навіть збільшиться. Зворотна заміна гірша - класичний ремінь провалиться глибше в вузьку канавку, площа контакту зменшиться, можливе проковзування.

Поліклиновий ремінь - окрема категорія. Має кілька паралельних струмків (від 3 до 12). Гнучкіший, працює на менших шківах, передає більше потужності. Використовується в сучасних приводах мотоблоків та міні-техніки.

Зубчастий ремінь забезпечує синхронну передачу без проковзування. Критично важливий у газорозподільних механізмах двигунів, де зміщення на один зуб призводить до зіткнення клапанів з поршнями.

Чому ремінь свистить і як це виправити

Свист ременя - найпоширеніша скарга. Це завжди сигнал проблеми. Діагностика причини:

• Свист при запуску в холод = слабка натяжка або застаріла гума
• Свист при навантаженні = зношений ремінь або слабка натяжка
• Постійний свист = знос канавки шківа або масло на ремені
• Свист після заміни = неправильний профіль або перетяжка

Діагностика шківів (знос канавки):

Проводимо пальцем по канавці. Гладка, блискуча поверхня = знос. Клиновий ремінь працює боками, не повинен торкатися дна канавки. Якщо торкається - струмок шківа зношений, потрібна заміна.

Вимірюємо глибину канавки штангенциркулем. Для профілю А номінальна глибина 11 мм. Якщо менше 9 мм - шків під заміну. Знос понад 2 мм критичний.

Правильна натяжка:

Натискаємо з зусиллям 3-5 кг посередині між шківами. Прогин 10-15 мм на кожні 500 мм довжини пролітання. Після встановлення нового ременя перевіряємо натяг через 5-10 годин роботи - він завжди "сідає".

Перетяжка не менш небезпечна за слабку натяжку. Надмірне навантаження на підшипники шківів скорочує їх ресурс у 2-3 рази. Корд ременя також може розшаруватися від перенапруження.

Чек-лист довговічності: міняємо комплексно

Правило «Трьох П»: Підшипник + Пильовик (Сальник) + Привід (Ремінь/Ролик)

За сім років роботи переконався: комплексна заміна - запорука довговічності. Міняєте підшипник, але залишаєте старий сальник? Через місяць пил і волога доберуться до нового підшипника. Ставите новий ремінь на люфтящий ролик? Вібрація знищить ремінь за три місяці. Дорогий ремонт виходить саме через половинчасті рішення.

Що міняємо комплектом:

Підшипниковий вузол:

• Сам підшипник (кульковий, роликовий або конічний залежно від навантаження)
• Сальник або пильовик для захисту
• Стопорні кільця
• Прокладки корпусу
• Болти кріплення (якщо різьба пошкоджена)

Ременний привід:

• Всі ремені (якщо один зношений, інші теж на межі)
• Натяжний ролик з підшипником
• Обвідний ролик
• Корпусний підшипник роликів (часто забувають)

Гідравлічний вузол:

• Сальник
• Підшипник
• Всі гумові елементи (манжети, кільця)
• Пільовики штоків

Аварійна зупинка техніки в полі коштує набагато дорожче, ніж повний комплект запчастин. Простій комбайна в сезон - це втрата 50-100 тисяч гривень на день.

Чому важливо чистити посадочні місця

Перед монтажем ретельно очищаємо всі поверхні. Залишки герметика, корозія, стружка - вирок новій деталі. Використовуємо металеві щітки, розчинники, продуваємо стисненим повітрям. Посадочна поверхня має бути ідеально гладкою.

Навіть дрібна піщинка під обоймою підшипника створює точку концентрації напруги. Через вібрацію з'являється тріщина, яка поступово руйнує метал. Корозія на посадочному місці сальника призводить до нерівномірного притиску робочої кромки - течія гарантована.

Для комплексного ремонту зручно використовувати каталог підшипників, сальників і ременів на technomodule.zp.ua, де все підібрано під конкретні моделі техніки. Там є допустимі оберти для кожного типу підшипника, навантаження, рекомендоване мастило.

Висновок

Друзі, за сім років роботи я бачив тисячі випадків, коли економія 200 гривень на "дрібниці" оберталася десятками тисяч втрат від простою техніки. Підшипники, сальники, ремені - це не "витратники", а критично важливі вузли. Клин двигуна через зношений підшипник колінвала - це капітальний ремонт на 80-150 тисяч гривень.

Цікаві 3 факти:

1. Тепловий зазор C3: чому новий підшипник заклинює в маточині

Багато механіків стикаються з парадоксом: поставили новий, якісний підшипник у бортову або коробку передач Т-150, а він «згорів» через тиждень роботи. Причина часто криється не в браку, а в неправильному виборі теплового зазору.

Суть проблеми: Ефект «Термічного клину»

Стандартні промислові підшипники (маркування Normal або CN) розраховані на помірні температури. Однак у важких вузлах трактора, що працює під навантаженням у полі, температура металу часто досягає 80–90°C. Зовнішня обойма нагрівається і розширюється, внутрішні зазори зникають, мастило витискається, і підшипник починає працювати «метал по металу».

Як перевірити та підібрати

Для гарячих і навантажених вузлів (маточини, ВВП, колінвали) необхідно використовувати підшипники з маркуванням C3 (збільшений радіальний зазор). Цей «люфт» на холодній деталі здається зайвим, але за робочої температури він зникає, забезпечуючи ідеальне обертання.

Технічне обґрунтування:

Джерело: SKF Rolling bearings catalogue (розділ Internal clearance); ГОСТ 520-2011.

---

2. Касетні сальники: ремонт протікання без проточки вала

Класична проблема старих тракторів МТЗ та ЮМЗ — виробіток на валах. «Канавка», протерта старою манжетою, гарантує, що новий звичайний сальник потече практично відразу.

Рішення: Технологія Cassette Seals

Касетний сальник (Cassette Seal) — це не просто гумове ущільнення, а складний нерозбірний блок із власною вбудованою втулкою. Головна особливість: робоча кромка сальника треться не по валу вашого трактора, а всередині самої касети.

Практична вигода

• Економія на токарних роботах: Вам не потрібно знімати вал, наварювати та проточувати виробіток.
• Герметичність: Касета працює навіть на валах із сильною корозією чи механічними пошкодженнями, оскільки не контактує з ними робочою частиною.

Технічне обґрунтування:

Джерело: Corteco / Freudenberg Sealing Technologies (Agricultural Catalogue, тип Simmerring Cassette Seal).

---

3. Арамід проти поліефіру: чому горять ремені на комбайнах

Візуально всі клинові ремені чорні й однакові. Але всередині криється принципова різниця в матеріалі корду (нитках, що несуть навантаження). Звичайні промислові ремені використовують поліефір, який не призначений для шокових навантажень агротехніки.

Міф про «сині» та «чорні» ремені

Колір обгортки — це маркетинг. Дивитися потрібно на маркування корду. Для приводів з ударним навантаженням (подрібнювачі, жниварки, ротори комбайнів), де можливі різкі ривки від потрапляння густої маси або землі, підходять тільки ремені з арамідним кордом (кевларом).

У чому різниця?

Поліефірний ремінь під час удару розтягується, проковзує і горить. Арамідний корд має практично нульове розтягнення. Він «перемелює» навантаження, зберігаючи оберти вала та цілісність приводу.

Технічне обґрунтування:

Джерело: Gates Corporation, "Guide to Agricultural Belt Drive Design" (порівняльні дані Tensile Strength: Aramid vs Polyester).
