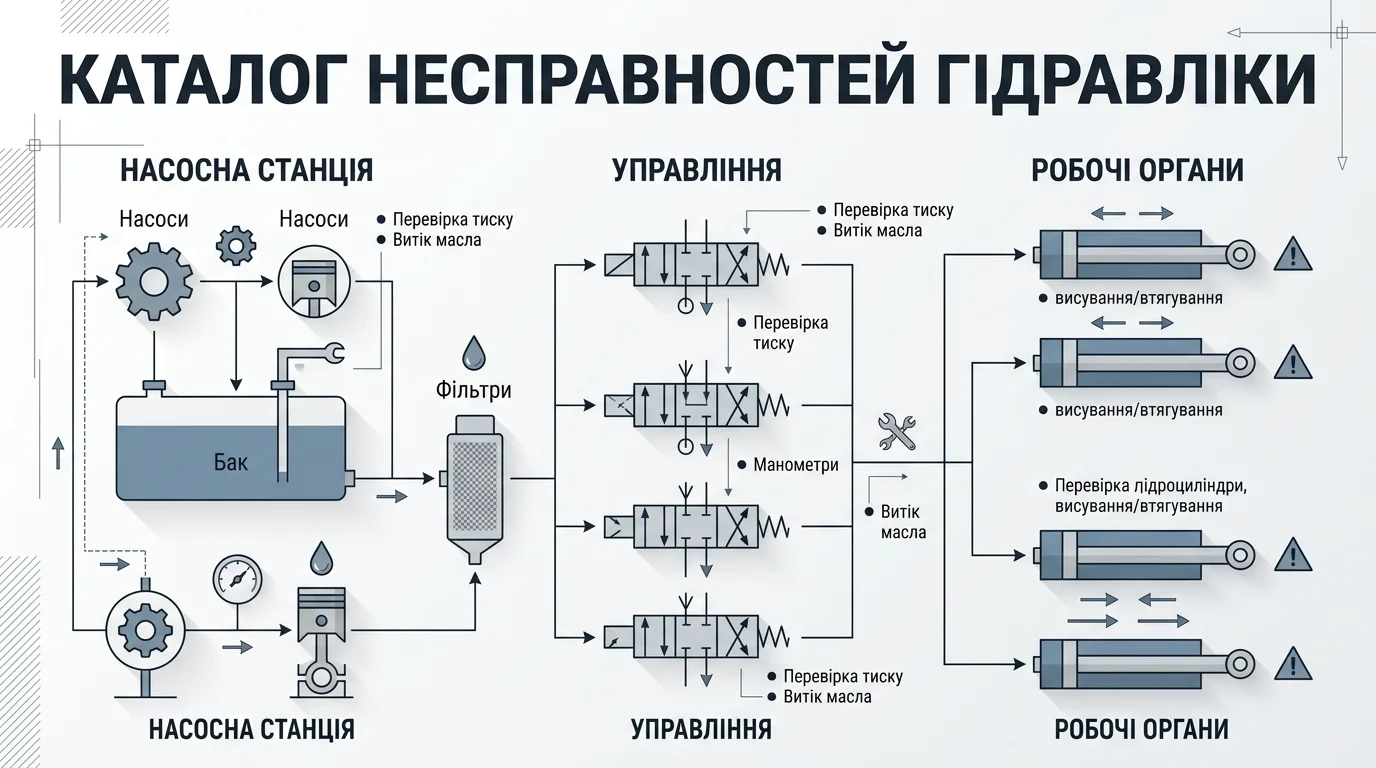

Каталог неисправностей гидравлики: диагностика и дефектовка насосов НШ, гидрораспределителей и гидроцилиндров

Слышали хруст разваливающегося насоса прямо посреди поля? Звук, от которого седеют владельцы агротехники. Сергей Ковальчук на связи. Семь лет диагностирую, разбираю и восстанавливаю узлы спецтехники. Главная проблема механиков — неумение искать первопричину. Вышел из строя распределитель? Бросаются менять. Ставят новый — через неделю история повторяется. Почему? Потому что мертвый насос гонит металлическую стружку по магистралям. Стружка работает как наждачка. Взаимосвязь узлов в тракторе колоссальная. Неисправности гидравлической системы требуют комплексного подхода. Локализация поломки — первый шаг. Этот каталог неисправностей гидравлики создавался не в чистых офисах, а в мазутных боксах. Разберем дефекты гидравлики так, чтобы техника приносила доход, а не тянула деньги на бесконечные переборки. Точка.

Раздел 1. Шестеренные насосы (НШ): симптомы, дефектовка, решения

Шестеренчатый насос — сердце любой машины. Качает рабочую жидкость, создает поток. Диагностика шестеренчатых насосов начинается с банального наблюдения за поведением навески на холодную и на горячую.

Таблица экспресс-диагностики НШ по внешним признакам (Симптом — Причина — Что делать)

Первичная диагностика насоса НШ экономит часы простоя. Посмотрите на таблицу ниже.

Внутренняя дефектовка насоса НШ (Инструкция для разборки)

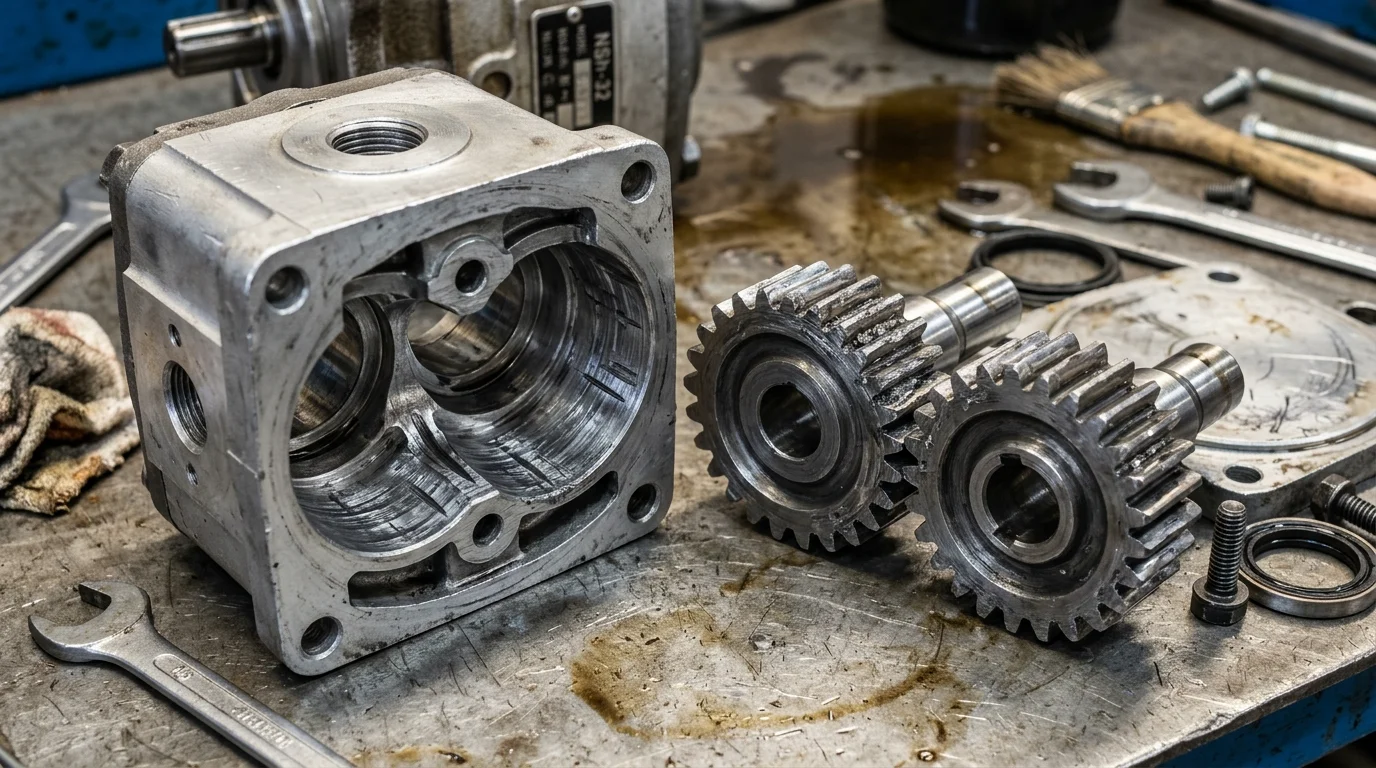

Внешние признаки поломки НШ подтверждаются вскрытием. Раскрутили болты. Сняли крышку. Смотрим внутрь. Корпус насоса изнашивается быстрее стальных деталей. Износ торцов шестерен и колодцев корпуса легко прощупывается пальцем. Зона выработки выглядит как ступенька. Чувствуете ступеньку ногтем? Деталь в металлолом. Восстановление геометрии корпуса — пустая трата времени.

Ведущий вал и ведомая шестерня обязаны вращаться плавно. Люфт втулок или подшипников приводит к перекосу. Шестерня начинает грызть алюминий. Повреждение уплотнения «бабочки» (резиновой манжеты хитрой формы) мгновенно снижает КПД. Давление перетекает во всасывающую полость. Торцевое уплотнение не держит.

Эксплуатационные причины поломок НШ (Грязное масло, кавитация, перегрузка по давлению)

Грязь — убийца номер один. Техническое обслуживание часто игнорируют. Сливной фильтр забивается, перепускной клапан открывается, и неочищенная отработка летит прямо в прецизионные зазоры. Спасает только регулярный сервис. Решили сэкономить? Придется покупать новые запчасти к минитракторам в двойном объеме.

Кавитация разрушает металл. Подсос воздуха во всасывающей магистрали превращает масло в эмульсию. Пузырьки воздуха схлопываются внутри корпуса с огромной силой, вырывая микрочастицы алюминия. Пенообразование масла — первый сигнал к остановке двигателя. Перегрузка по давлению возникает при неграмотной настройке предохранительного клапана. Накрутили давление повыше, чтобы поднимать больше заявленного веса? Готовьтесь собирать осколки разорванного корпуса.

Раздел 2. Гидрораспределители (моноблочные и секционные): почему падает давление

Неисправности гидрораспределителя путают механиков чаще всего. Насос качает отлично, а навеска мертвая. Диагностика гидрораспределителя требует понимания физики процессов.

Проблемы с клапанной группой (Главные виновники отказов)

Сердце распределителя — клапаны. Зависание перепускного клапана происходит из-за крошечной соринки. Грязь попадает между конусом и седлом. Клапан остается приоткрытым. Давление в системе не поднимается, поток сливается обратно в бак. Жужжит, но не работает. Снимать, промывать, продувать.

Просадка пружины или неправильная регулировка предохранительного клапана дают схожую картину. Металл устает. Пружина теряет жесткость. Клапан сбрасывает давление раньше времени. В таких случаях навеска поднимает пустую стрелу, но отказываются работать нагруженные запчасти на навесное оборудование, плуг или сеялку просто не оторвать от земли.

Неисправности золотниковой пары

Заклинивание золотника происходит по двум причинам. Первая — грязь. Вторая — тепловой клин. Температура жидкости взлетает за сотню градусов, вязкость падает до состояния воды. Металлический золотник расширяется быстрее чугунного корпуса и намертво встает в канале. Выбивать молотком запрещено. Остудить, разобрать, отполировать.

Гидродинамический износ корпуса и золотника — естественный процесс старения. Микроскопические течи внутри моноблока ведут к падению грузоподъемности. Зазоры увеличиваются. Секционный распределитель позволяет заменить изношенную секцию. Моноблок придется выбрасывать целиком.

Механика управления и утечки

Рычаг болтается как осенний лист? Почему рукоятка не возвращается в нейтраль? Сломана пружина возврата. Либо стакан центрирующего механизма забит спрессованной грязью с маслом. Течь масла из-под пыльников рычагов — классика жанра. Резиновые кольца рассыхаются. Утечка по рычагу устраняется ремкомплектом. Главное правило TechnoModule: продаем только качественные и оригинальные запчасти. Дешевая резина из ближайшего подвала потечет через два дня. Подбирая подшипники, сальники и ремни для сельхозтехники, смотрите на качество эластомера. Полиуретан ходит годами.

Раздел 3. Гидроцилиндры: дефекты поршневой и штоковой группы

Поломки гидроцилиндров видны невооруженным глазом. Лужи под техникой, падающая стрела, рывки при подъеме. Диагностика гидроцилиндров спецтехники не требует высшего образования, нужен только внимательный осмотр.

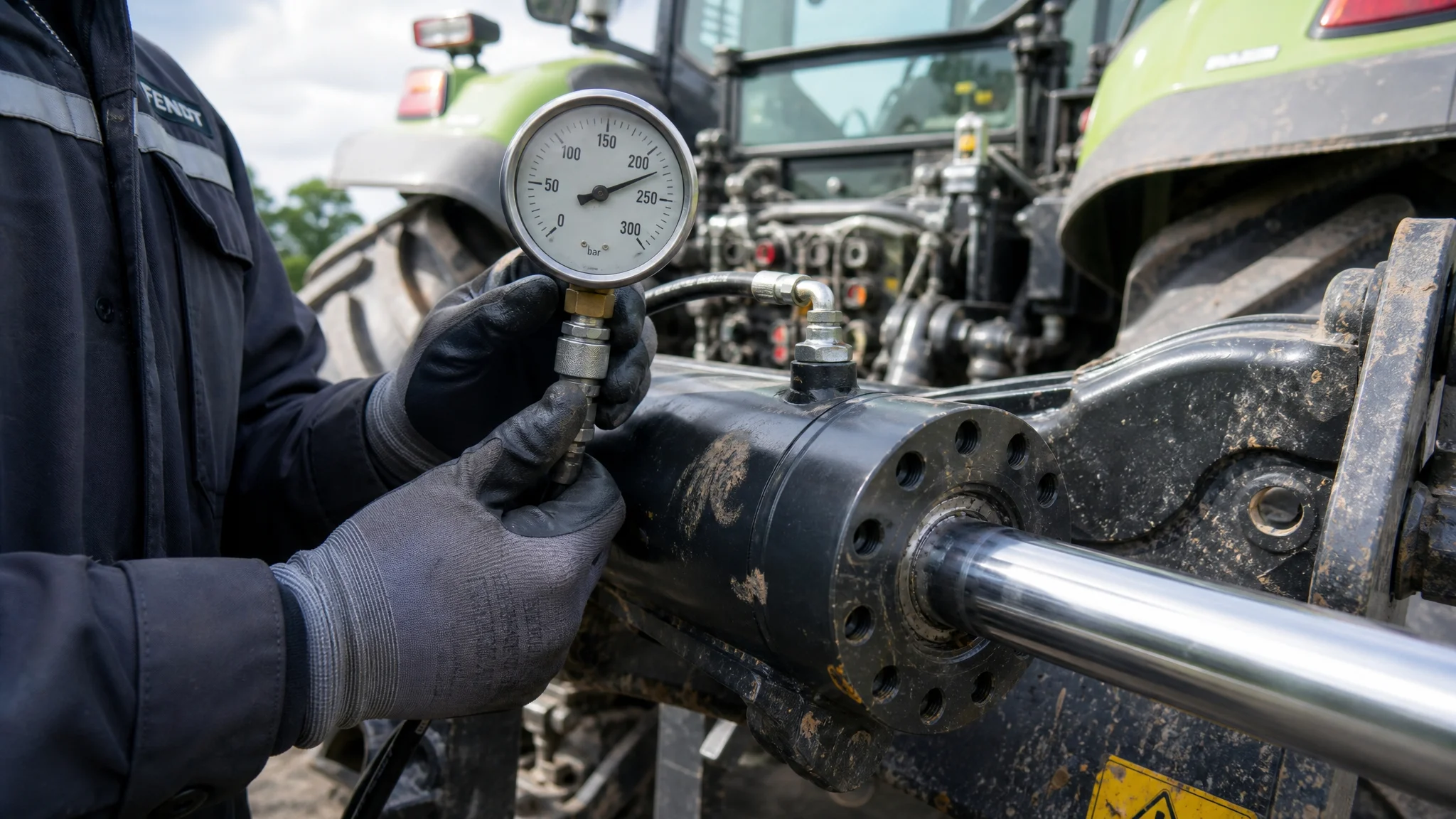

[TYTIMG: Механик замеряет манометром давление в поршневой полости гидроцилиндра трактора. Шток гидроцилиндра выдвинут наполовину. ALT: ]

Нарушение герметичности и падение грузоподъемности

Перепуск между полостями — скрытая угроза. Внешне цилиндр сухой. Но заглушенный трактор медленно опускает навеску. Поршневая полость не держит объем. Причина: износ поршневых уплотнений. Масло под давлением продавливается через стертые полиуретановые кольца обратно в магистраль.

Течь по штоку заметна сразу. Износ грязесъемника пускает абразив внутрь. Воротниковая манжета рвется. Шток гидроцилиндра покрывается масляной пленкой, которая быстро превращается в ручьи.

Геометрические и механические повреждения

Изгиб штока — последствия жесткой перегрузки или удара. Пытались выкорчевать пень с разгона? Получите кривой стержень. Деформация формы не правится в гаражных условиях. Металл теряет структуру. Только замена.

Задиры на зеркале гильзы и поверхности штока возникают из-за разрушенных направляющих. Направляющая втулка стирается, поршень начинает тереться металлом о металл. Стружка летит в систему, замыкая круг разрушений, возвращаясь к насосу и распределителю.

Симптом: Цилиндр движется рывками (скачкообразный ход)

Навеска поднимается с дерганьем. Первая причина — воздух в гидросистеме. Защемление штока пузырьками. Прокачать систему, выгнать воздух, проверить уровень в баке. Вторая причина — критический износ направляющих колец. Происходит перекос поршня. Сухое трение (металлический контакт) заставляет узел двигаться прерывисто.

Раздел 4. Сводная карта диагностики: Как понять, какой именно узел сломался?

Карта неисправностей гидравлики работает методом исключения. Неисправности НШ и распределителя тесно переплетены. Как разделить симптомы?

Пошаговый алгоритм исключения (Метод замера давления и температуры в контрольных точках)

Навеска не держит груз. Кто виноват? Цилиндр или распределитель?

• Поднимите груз, заглушите двигатель.
• Перекройте кран между распределителем и цилиндром (если есть) или заглушите шланги.
• Груз падает? Виноват цилиндр (перепуск внутри).
• Груз стоит намертво? Проблема в золотнике распределителя.

Нет давления в системе? Насос или перепускной клапан?
Ощупайте узлы. Локализация утечки сопровождается локальным нагревом. Масло, дросселируясь через крошечную щель неисправного клапана, моментально нагревает корпус распределителя. Насос горячий, а распределитель холодный? Значит, насос пережевывает масло внутри себя.

Применение диагностического оборудования (Гидротестеры, манометры)

Работать вслепую — сжигать бюджет. Манометр стоит копейки, а экономит тысячи. Замер давления расставляет все точки над «и».

Подключаем манометр в напорную магистраль. Даем обороты двигателя. Упираем цилиндр в крайнее положение (создаем нагрузку). Стрелка дрожит и не дотягивает до номинальных 160 бар? Крутим регулировку клапана. Не помогает? Насос не выдает нужный поток.

Заключение и рекомендации от Technomodule

Система ценностей нашей компании проста: качественные и оригинальные запчасти — залог бесперебойной работы. Восстановить выработанный НШ невозможно. Расточить золотник распределителя в гараже — фантастика. Когда зазоры превышают допуски, узел меняется целиком.

Чек-лист перед сезоном:

• Визуально осмотреть штоки на задиры.
• Проверить герметичность соединений и РВД.
• Измерить пиковое давление манометром.
• Обязательно заменить фильтры и масла для минитракторов согласно регламенту.

Ремонтировать имеет смысл только гидроцилиндры (замена резинотехнических изделий) и устранять мелкие засоры клапанов. Изношенные насосы и секции распределителей отправляйте в металлолом без сожалений. Оригинальная деталь окупается в первый же день горячего сезона. Берегите технику, следите за чистотой масла, работайте без простоев.
