Каталог несправностей гідравліки: діагностика насосів НШ, розподільників та гідроциліндрів

Каталог несправностей гідравліки: діагностика та дефектування насосів НШ, гідророзподільників і гідроциліндрів

Чули хрускіт насоса, що розвалюється, просто посеред поля? Звук, від якого сивіють власники агротехніки. Сергій Ковальчук на зв'язку. Сім років діагностую, розбираю і відновлюю вузли спецтехніки. Головна проблема механіків — невміння шукати першопричину. Вийшов з ладу розподільник? Кидаються міняти. Ставлять новий — через тиждень історія повторюється. Чому? Тому що мертвий насос жене металеву стружку магістралями. Стружка працює як наждачка. Взаємозв'язок вузлів у тракторі колосальний. Несправності гідравлічної системи вимагають комплексного підходу. Локалізація поломки — перший крок. Цей каталог несправностей гідравліки створювався не в чистих офісах, а в мазутних боксах. Розберемо дефекти гідравліки так, щоб техніка приносила дохід, а не тягнула гроші на нескінченні перебирання. Крапка.

Розділ 1. Шестеренні насоси (НШ): симптоми, дефектування, рішення

Шестеренний насос — серце будь-якої машини. Качає робочу рідину, створює потік. Діагностика шестеренних насосів починається з банального спостереження за поведінкою навіски на холодну і на гарячу.

Таблиця експрес-діагностики НШ за зовнішніми ознаками

Первинна діагностика насоса НШ економить години простою. Подивіться на таблицю нижче.

Внутрішнє дефектування насоса НШ (Інструкція для розбирання)

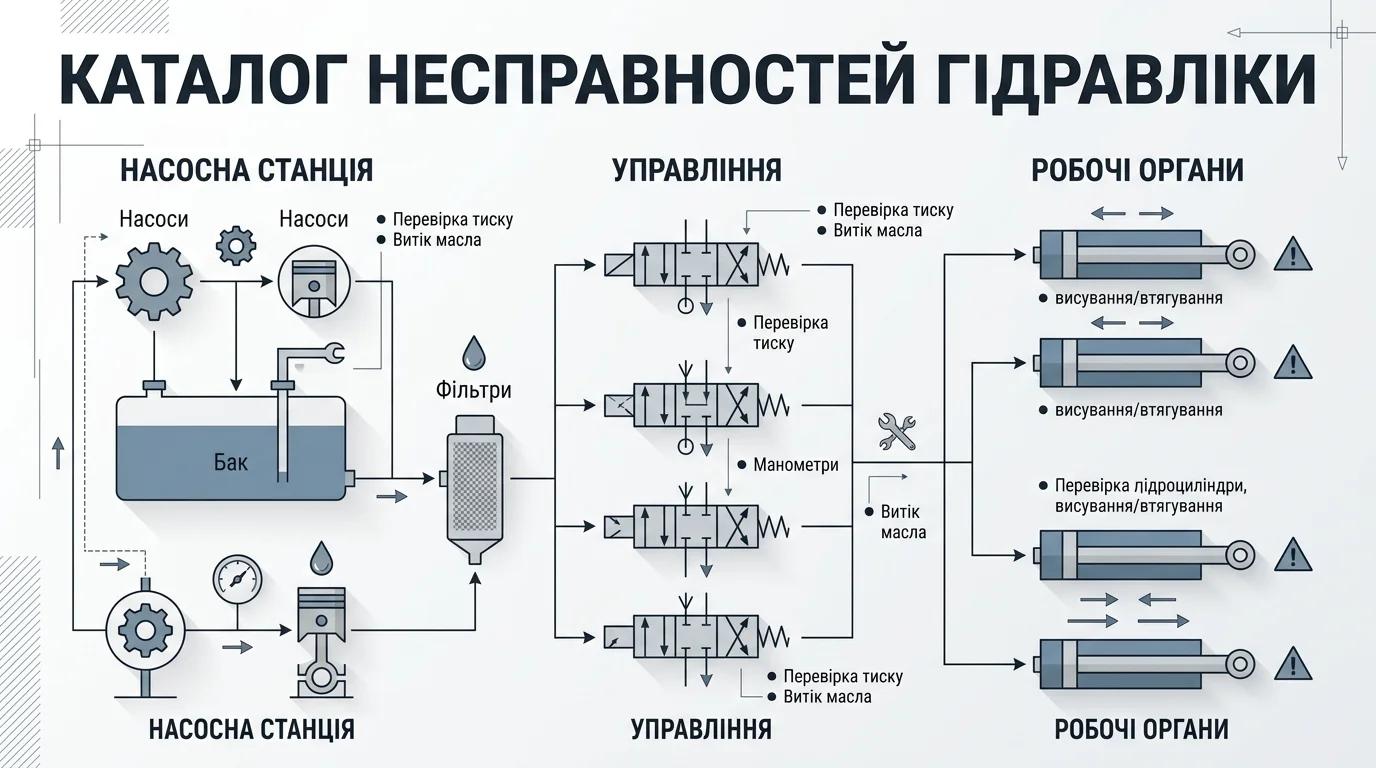

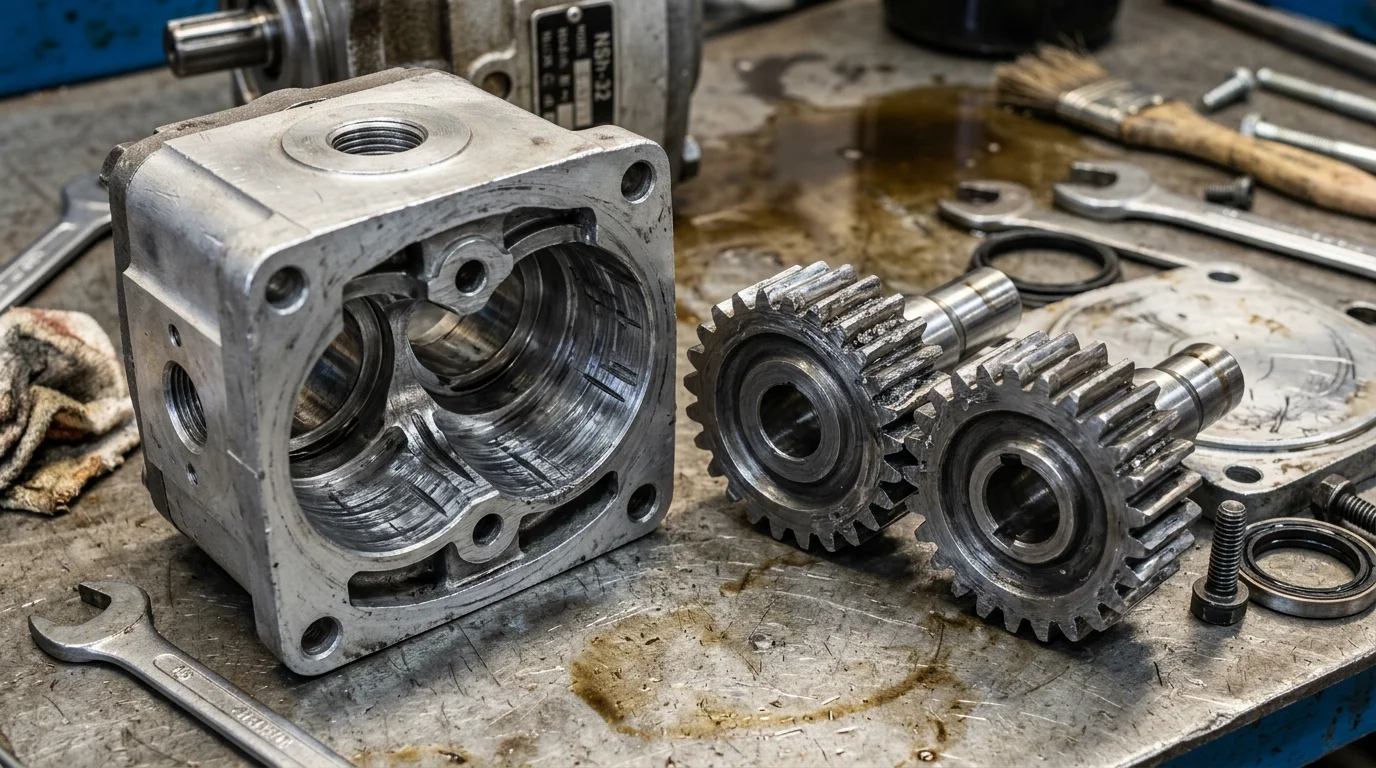

Зовнішні ознаки поломки НШ підтверджуються розтином. Розкрутили болти. Зняли кришку. Дивимося всередину. Корпус насоса зношується швидше за сталеві деталі. Знос торців шестерень і колодязів корпусу легко промацується пальцем. Зона вироблення виглядає як сходинка. Відчуваєте сходинку нігтем? Деталь у металобрухт. Відновлення геометрії корпусу — марна трата часу.

Ведучий вал і ведена шестерня зобов'язані обертатися плавно. Люфт втулок або підшипників призводить до перекосу. Шестерня починає гризти алюміній. Пошкодження ущільнення «метелика» (гумової манжети хитрої форми) миттєво знижує ККД. Тиск перетікає у всмоктувальну порожнину. Торцеве ущільнення не тримає.

Експлуатаційні причини поломок НШ

• Брудне масло: Бруд — вбивця номер один. Технічне обслуговування часто ігнорують. Зливний фільтр забивається, перепускний клапан відкривається, і неочищене відпрацювання летить прямо в прецизійні зазори. Рятує тільки регулярний сервіс. Вирішили заощадити? Доведеться купувати нові запчастини до мінітракторів у подвійному обсязі.
• Кавітація: Кавітація руйнує метал. Підсос повітря у всмоктувальній магістралі перетворює масло на емульсію. Бульбашки повітря схлопуються всередині корпусу з величезною силою, viриваючи мікрочастинки алюмінію. Піноутворення масла — перший сигнал до зупинки двигуна.
• Перевантаження по тиску: Виникає при неграмотному налаштуванні запобіжного клапана. Накрутили тиск вище, щоб піднімати більше заявленої ваги? Готуйтеся збирати осколки розірваного корпусу.

Розділ 2. Гідророзподільники (моноблочні та секційні): чому падає тиск

Несправності гідророзподільника плутають механіків найчастіше. Насос качає відмінно, а навіска мертва. Діагностика гідророзподільника вимагає розуміння фізики процесів.

Проблеми з клапанною групою (Головні винуватці відмов)

Серце розподільника — клапани. Зависання перепускного клапана відбувається через крихітну смітинку. Бруд потрапляє між конусом і сідлом. Клапан залишається прочиненим. Тиск у системі не піднімається, потік зливається назад у бак. Дзижчить, але не працює. Знімати, промивати, продувати.

Просідання пружини або неправильне регулювання запобіжного клапана дають схожу картину. Метал втомлюється. Пружина втрачає жорсткість. Клапан скидає тиск завчасно. У таких випадках навіска піднімає порожню стрілу, але відмовляються працювати навантажені запчастини на навісне обладнання, плуг або сівалку просто не відірвати від землі.

Несправності золотникової пари

• Заклинювання золотника відбувається з двох причин. Перша — бруд. Друга — тепловий клин. Температура рідини злітає за сотню градусів, в'язкість падає до стану води. Металевий золотник розширюється швидше за чавунний корпус і намертво встає в каналі. Вибивати молотком заборонено. Остудити, розібрати, відполірувати.
• Гідродинамічний знос корпусу і золотника — природний процес старіння. Мікроскопічні течі всередині моноблока ведуть до падіння вантажопідйомності. Зазори збільшуються. Секційний розподільник дозволяє замінити зношену секцію. Моноблок доведеться викидати цілком.

Механіка управління і витоки

Важіль бовтається як осінній лист? Чому рукоятка не повертається в нейтраль? Зламана пружина повернення. Або стакан центрувального механізму забитий спресованим брудом із маслом. Теча масла з-під пиляків важелів — класика жанру. Гумові кільця розсихаються. Витік по важелю усувається ремкомплектом. Головне правило TechnoModule: продаємо тільки якісні та оригінальні запчастини. Дешева гума з найближчого підвалу потече через два дні. Підбираючи підшипники, сальники і ремені для сільгосптехніки, дивіться на якість еластомеру. Поліуретан ходить роками.

Розділ 3. Гідроциліндри: дефекти поршневої та штокової групи

Поломки гідроциліндрів видно неозброєним оком. Калюжі під технікою, стріла, що падає, ривки під час підйому. Діагностика гідроциліндрів спецтехніки не вимагає вищої освіти, потрібен тільки уважний огляд.

Порушення герметичності та падіння вантажопідйомності

Перепуск між порожнинами — прихована загроза. Зовні циліндр сухий. Но заглушений трактор повільно опускає навіску. Поршнева порожнина не тримає об'єм. Причина: знос поршневих ущільнень. Масло під тиском продавлюється через стерті поліуретанові кільця назад у магістраль.

Теча по штоку помітна відразу. Знос брудознімача пускає абразив всередину. Комірцева манжета рветься. Шток гідроциліндра покривається масляною плівкою, яка швидко перетворюється на струмки.

Геометричні та механічні пошкодження

• Вигин штока — наслідки жорсткого перевантаження або удару. Намагалися викорчувати пень з розгону? Отримайте кривий стрижень. Деформація форми не правиться в гаражних умовах. Метал втрачає структуру. Тільки заміна.
• Задираки на дзеркалі гільзи та поверхні штока виникають через зруйновані напрямні. Напрямна втулка стирається, поршень починає тертися металом об метал. Стружка летить у систему, замикаючи коло руйнувань, повертаючись до насоса і розподільника.

Симптом: Циліндр рухається ривками (стрибкоподібний хід)

Навіска піднімається з смиканням. Перша причина — повітря в гідросистемі. Защемлення штока бульбашками. Прокачати систему, вигнати повітря, перевірити рівень у баку. Друга причина — критичний знос напрямних кілець. Відбувається перекіс поршня. Сухе тертя (металевий контакт) змушує вузол рухатися переривчасто.

Розділ 4. Зведена карта діагностики: Як зрозуміти, який саме вузол зламався?

Карта несправностей гідравліки працює методом виключення. Несправності НШ і розподільника тісно переплетені. Як розділити симптоми?

Покроковий алгоритм виключення

Навіска не тримає вантаж. Хто винен? Циліндр чи розподільник?

1. Підніміть вантаж, заглушіть двигун.
2. Перекрийте кран між розподільником і циліндром (якщо є) або заглушіть шланги.
3. Вантаж падає? Винен циліндр (перепуск всередині).
4. Вантаж стоїть намертво? Проблема в золотнику розподільника.

Немає тиску в системі? Насос чи перепускний клапан?

Обмацайте вузли. Локалізація витоку супроводжується локальним нагріванням. Масло, дроселюючись через крихітну щілину несправного клапана, моментально нагріває корпус розподільника. Насос гарячий, а розподільник холодний? Значить, насос пережовує масло всередині себе.

Застосування діагностичного обладнання

Працювати наосліп — спалювати бюджет. Манометр коштує копійки, а економить тисячі. Замір тиску розставляє всі крапки над «і».

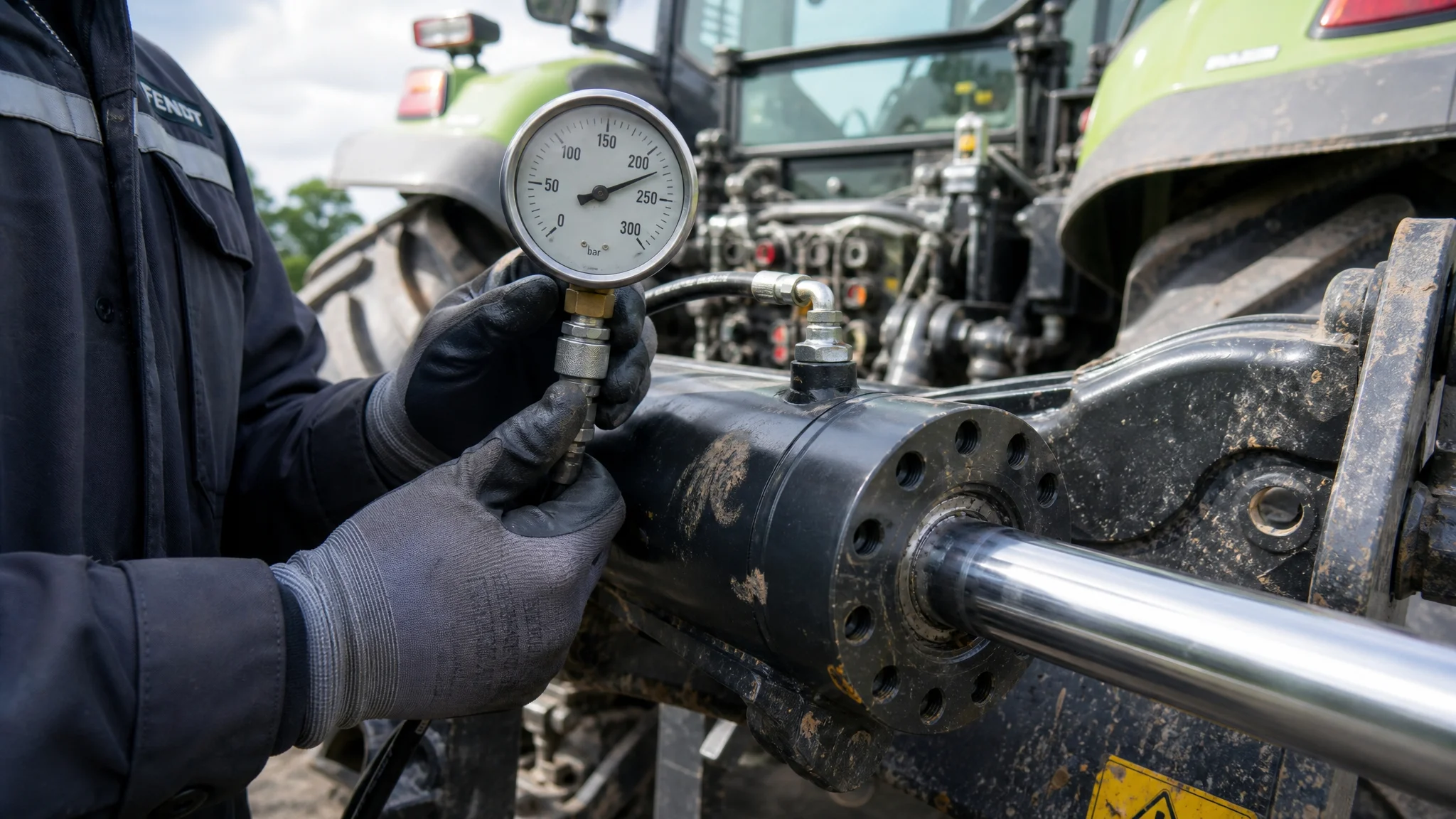

Підключаємо манометр у напірну магістраль. Даємо оберти двигуна. Упираємо циліндр у крайнє положення (створюємо навантаження). Стрілка тремтить і не дотягує до номінальних 160 бар? Крутимо регулювання клапана. Не допомагає? Насос не видає потрібний потік.

Висновок та рекомендації від Technomodule

Система цінностей нашої компанії проста: якісні та оригінальні запчастини — запорука безперебійної роботи. Відновити вироблений НШ неможливо. Розточити золотник розподільника в гаражі — фантастика. Коли зазори перевищують допуски, вузол змінюється цілком.

Чек-лист перед сезоном:

• Візуально оглянути штоки на задираки.
• Перевірити герметичність з'єднань і РВТ.
• Виміряти піковий тиск манометром.
• Обов'язково замінити фільтри та масла для мінітракторів згідно з регламентом.

Ремонтувати має сенс тільки гідроциліндри (заміна гумотехнічних виробів) і усувати дрібні засмічення клапанів. Зношені насоси і секції розподільників відправляйте в металобрухт без жалю. Оригінальна деталь окупається в перший же день гарячого сезону. Бережіть техніку, стежте за чистотою масла, працюйте без простоїв.
