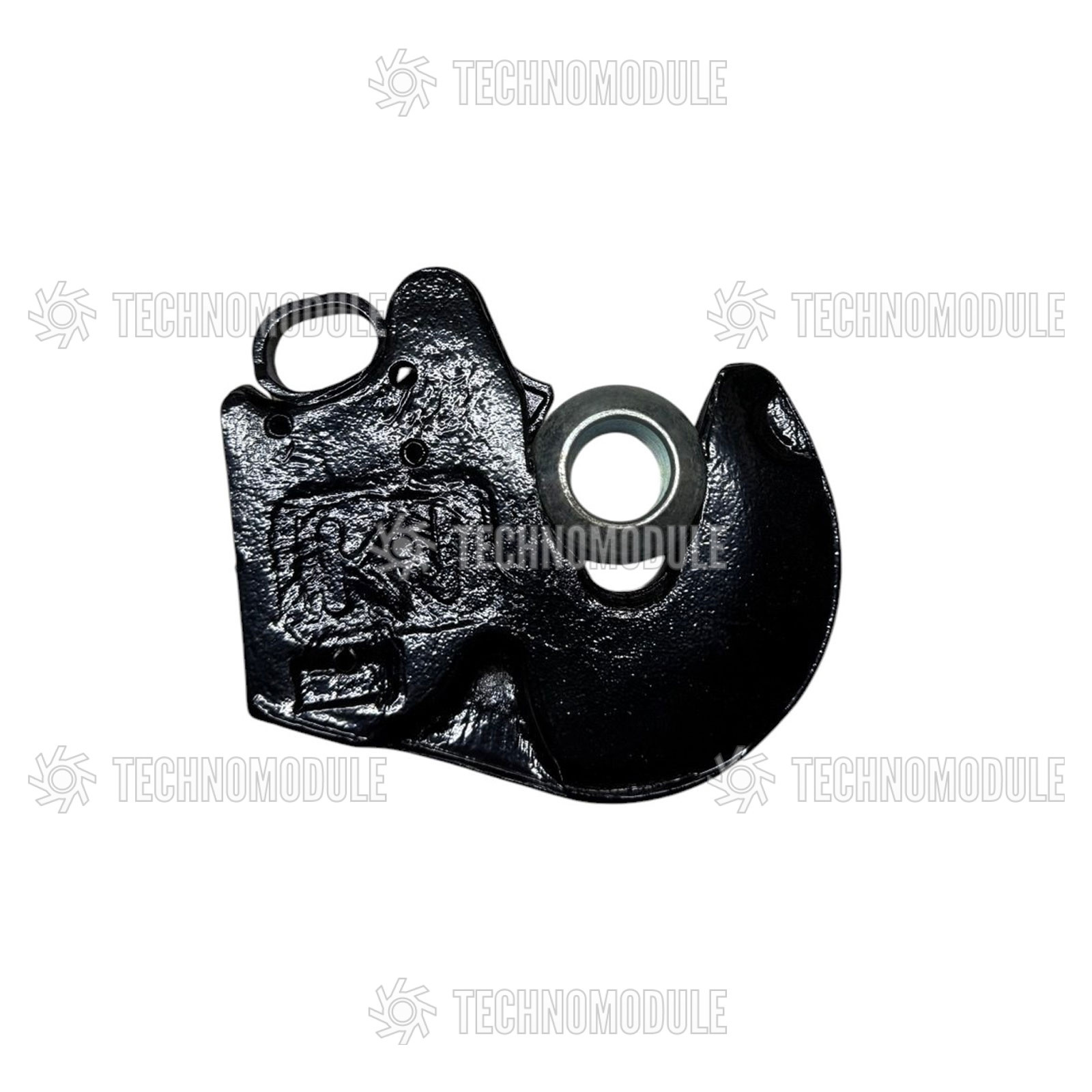

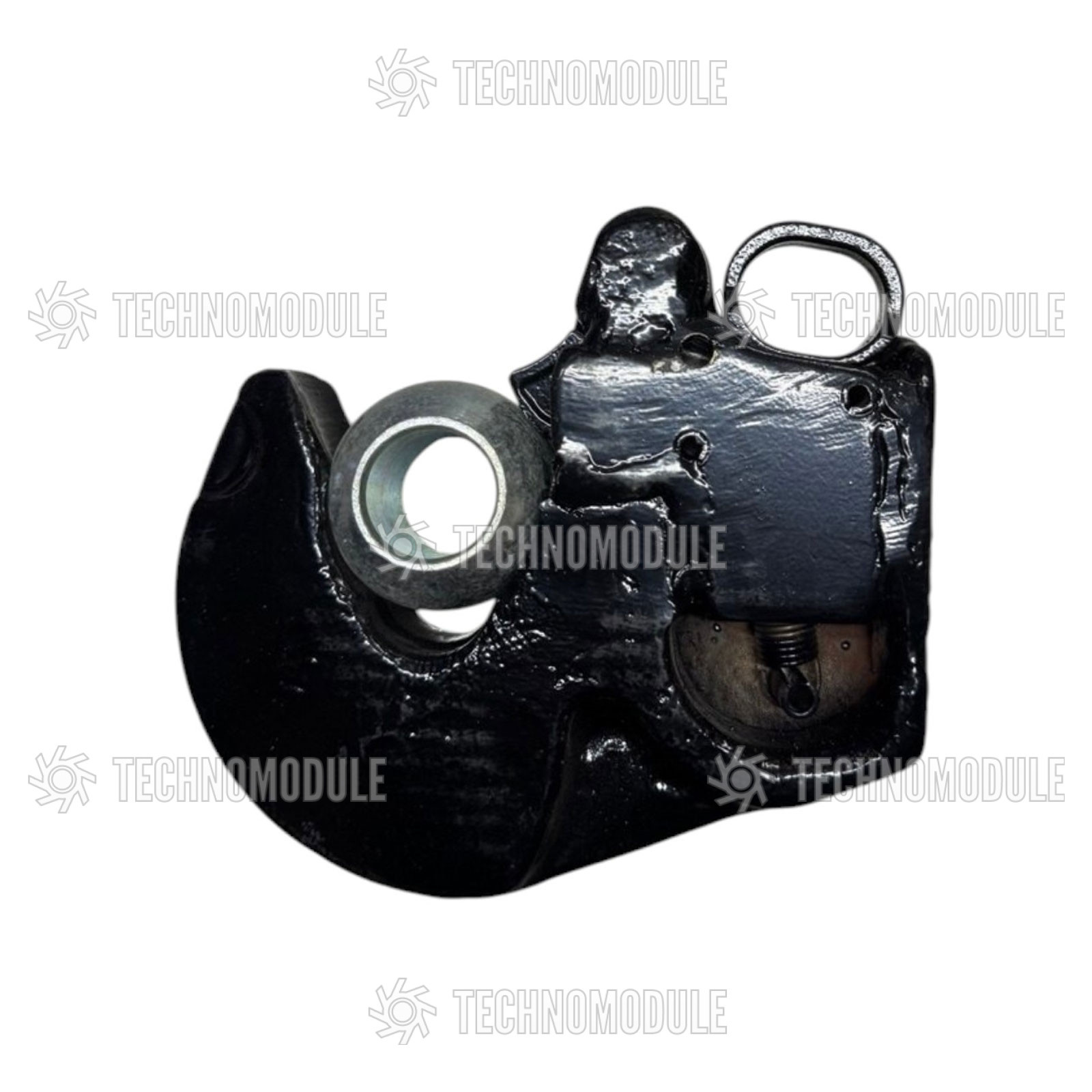

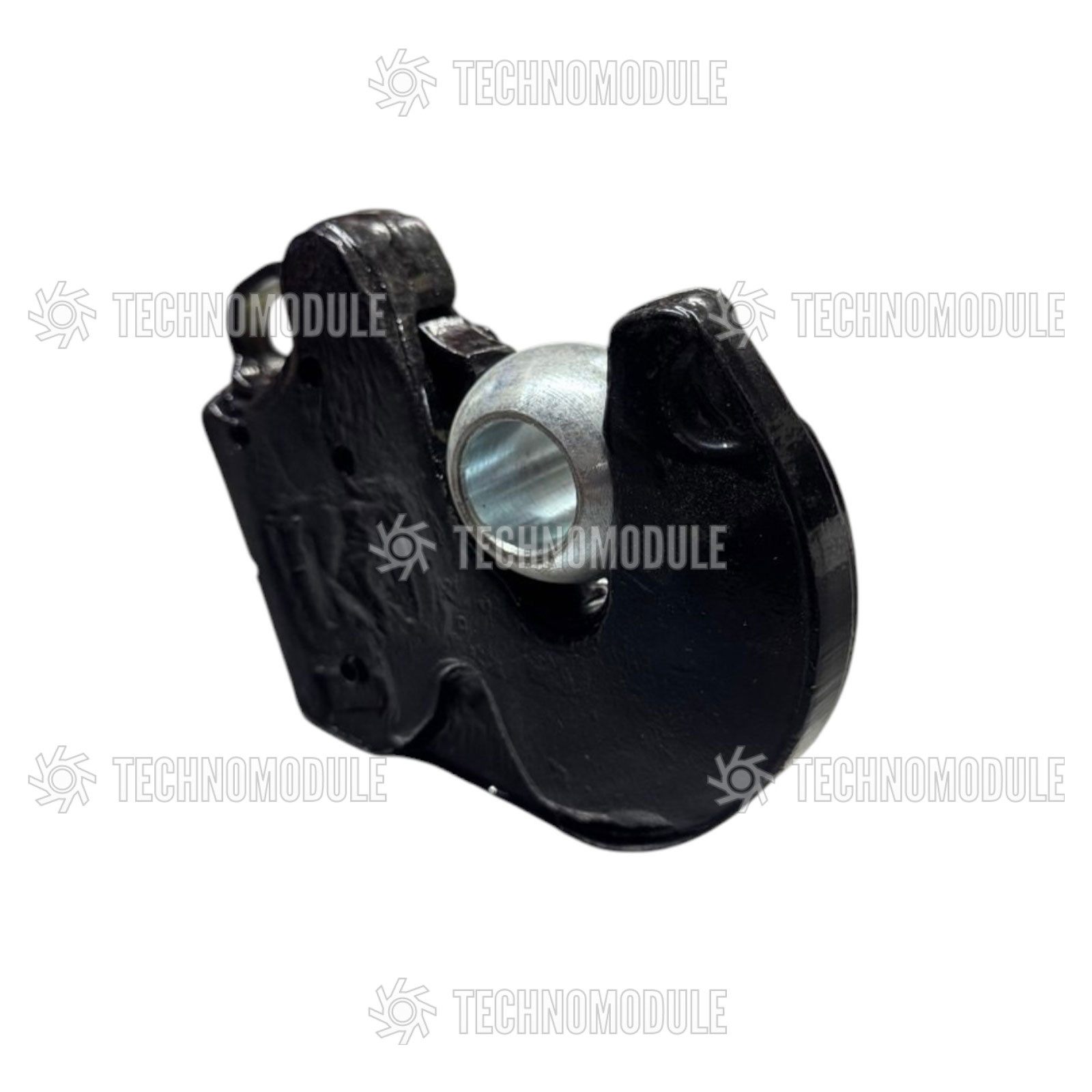

Гак (засувка) нижньої тяги навішування трактора (D-23mm)

Робота гака навіски

Гак нижньої тяги — це швидкознімний замок триточкової навіски: ним чіпляють кульовий палець навісного знаряддя до нижньої тяги трактора. Через цей вузол на тягу передається все тягове зусилля плуга, тож зів гака й посадка під палець D-23 мм працюють на розрив і зминання. Підпружинена засувка замикає палець у зіві й не дає знаряддю зіскочити на ходу. Діаметр 23 мм задає точну посадку — люфту в замку бути не повинно.

Ознаки зносу засувки

Зношений гак втрачає чіткий захват. Зів розбивається овалом, палець у ньому теліпається, знаряддя стукає по тязі на нерівностях, а засувка перестає фіксуватися й відкривається сама. Далі гірше: розбитий зів уводить навіску вбік, перекошує знаряддя, зростає навантаження на пальці розкосів і на саму нижню тягу. У гіршому разі знаряддя зривається в борозні й гне тягу.

Заміна та підбір

Новий гак повертає щільний замок без люфту й тримає знаряддя жорстко в робочій площині. Під час підбору механіку важливо звести діаметр посадки під палець — під D-23 мм, перевірити хід і пружність засувки, а також товщину металу в зіві, що несе тягове навантаження. Варто оглянути й відповідний палець на знарядді: вироблений швидко розіб'є новий зів. Гак потрібного розміру є у каталозі TechnoModule.
