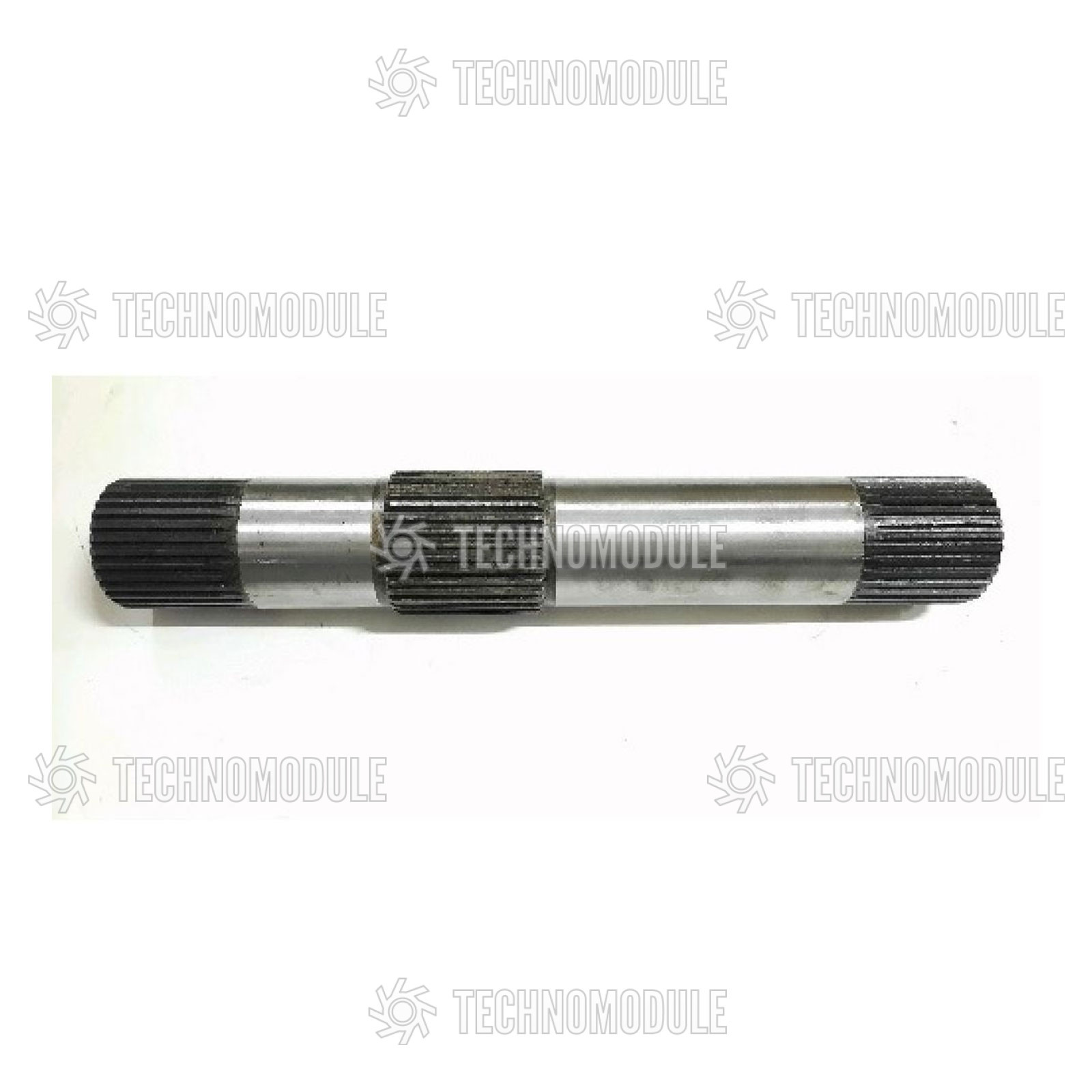

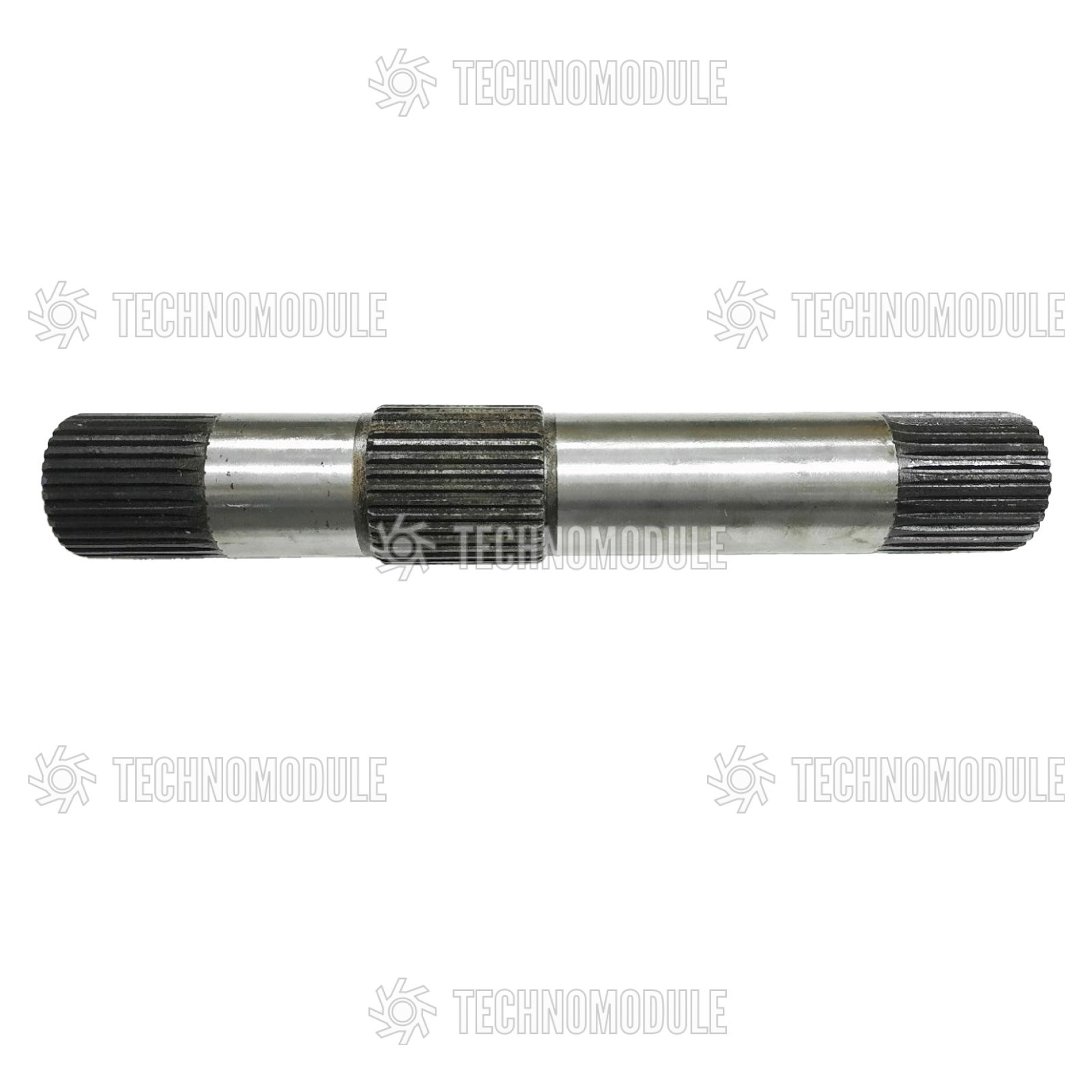

Вал підйомника Z-32/35/32 L=320 D=50 Foton/Lovol 454-504

Вал підйомника навіски

Вал підйомника Z-32/35/32 L=320 D=50 — силова вісь гідравлічного підйомника: на його шліци сідають важелі навіски, і через них вал переносить зусилля гідроциліндра на підйом знаряддя. Шліцові кінці Z-32/35/32 передають увесь крутний момент, довжина 320 мм зв'язує опори по обидва боки корпусу, а діаметр 50 мм під шийки задає посадку в опорних втулках. По цих же шийках вал ущільнюється сальниками.

Симптоми зносу вала

Зношений вал передусім видає розбиті шліци: важелі починають провертатися, навіска підхоплює знаряддя з ударом і люфтить у верхньому положенні. Далі виробляються опорні шийки — по них зростає зазор у втулках, вал б'є й жене мастило крізь сальники. Погнутий чи підточений корозією вал добиває втулки й ущільнення. Залишите так — зусилля піде повз шліци, і підйом перестане тримати знаряддя.

Заміна та підбір

Новий вал відновлює чітку передачу зусилля на важелі й прибирає люфт у підйомі. Під час підбору механіку важливо звести шліци Z-32/35/32, довжину 320 мм і діаметр шийок 50 мм під свої втулки й сальники, а перед складанням перевірити вал на биття по центрах. Шийки й шліци змащують, сальники ставлять по новій поверхні. Вал підйомника потрібного розміру є у каталозі TechnoModule.
