Розтяжка в зборі JM 244

Призначення розтяжки навіски

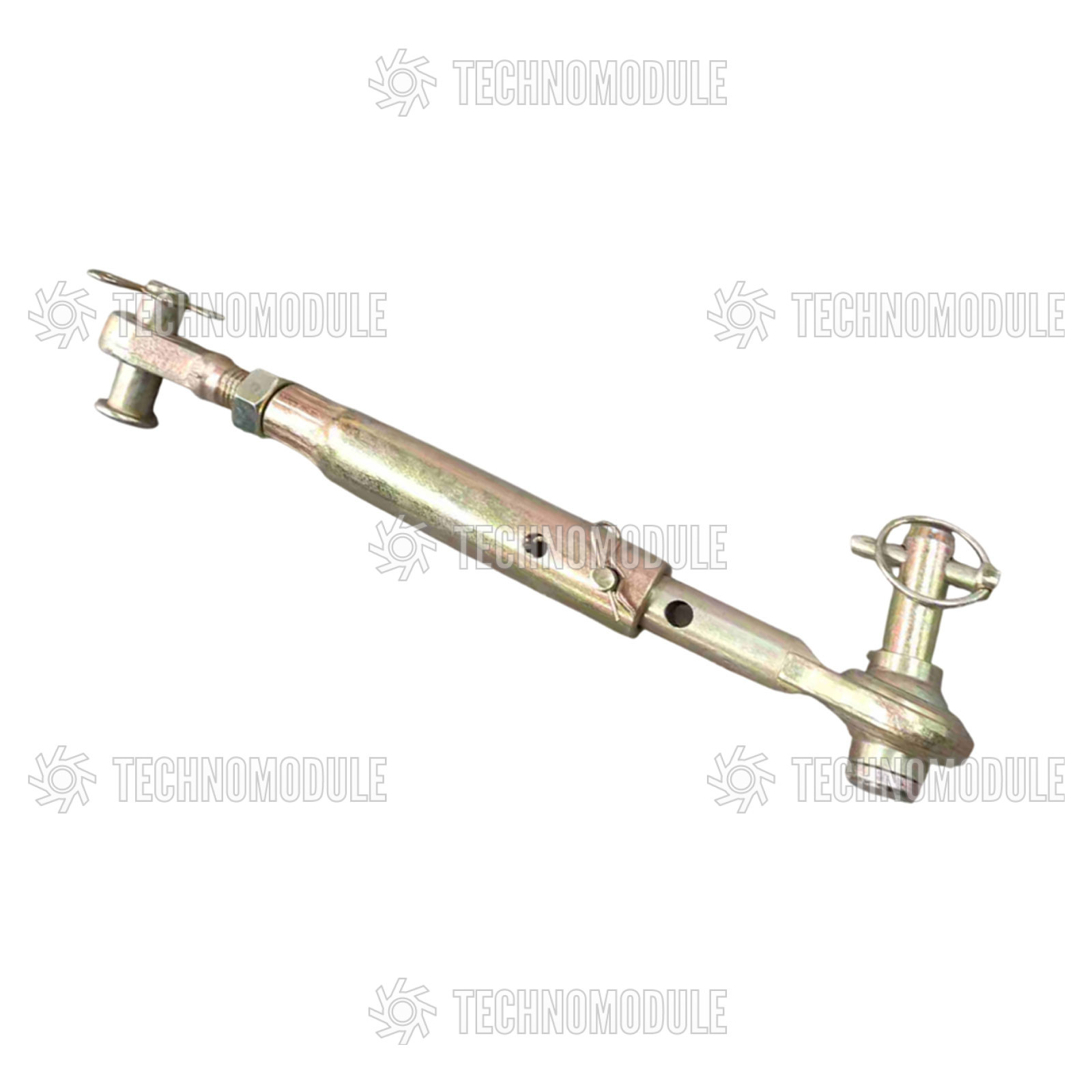

Розтяжка в зборі JM 244 — це боковий обмежувач нижніх тяг навіски: вона зв'язує нижню тягу з корпусом мосту й не дає знаряддю гуляти впоперек ходу. Іде в зборі — з різьбовою стяжкою-талрепом, вилками й пальцями, тож довжину можна регулювати під ширину захвату. У роботі розтяжка навантажена знакозмінно: тягне й стискає при кожному заглибленні знаряддя та на поворотах, утримуючи навіску в заданій колії.

Ознаки зносу розтяжки

Зношена розтяжка видає себе бовтанкою навіски вбік. Розбиваються проушини й пальці, у шарнірах зростає люфт, знаряддя виляє по борозні й чіпляє колеса на розворотах. Різьба талрепа закисає або зривається, і виставити довжину вже не вдається. Зволікати не можна: розхитані шарніри добивають пальці нижніх тяг і зводять геометрію навіски, а на поворотах знаряддя може зачепити заднє колесо.

Заміна та регулювання

Справна розтяжка повертає навісці жорсткість у поперечнику й тримає знаряддя точно по колії. Під час встановлення механіку важливо перевірити шарніри й пальці на люфт, звести довжину розтяжок зліва та справа в один розмір і виставити симетрію по знаряддю, а після навантаження протягнути різьбу талрепа. Хід різьби має бути вільним по всій довжині. Розтяжку в зборі знайдете у каталозі TechnoModule.
